модель 2006 года
- Модель 250
- Код модели ATV 250 UTILITY GREEN [A2006KUE2BUSG]

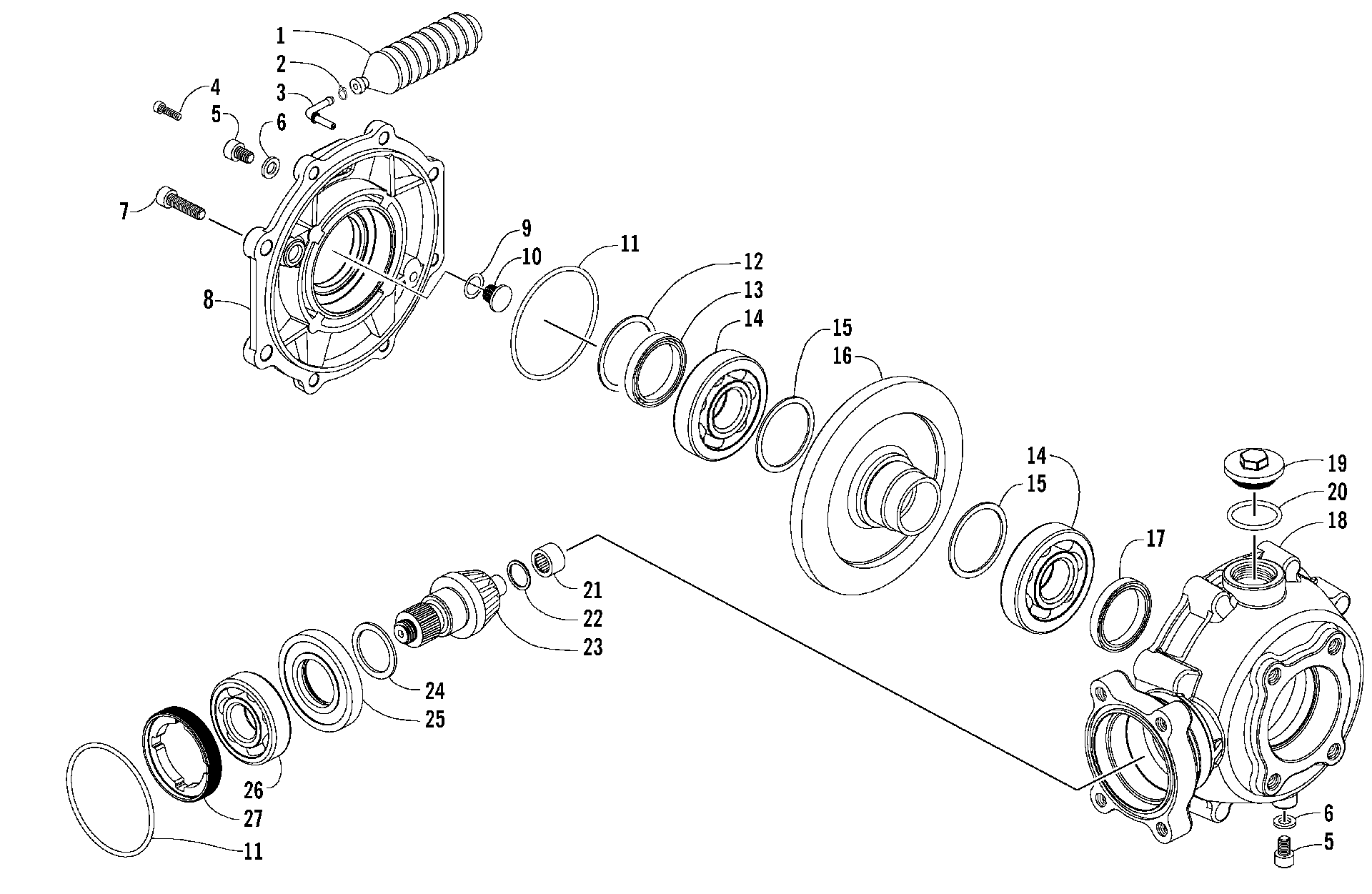

Схема fINAL привод узел [95102] для ATV 250 UTILITY GREEN [A2006KUE2BUSG]
Схема
Детали
![FINAL привод узел [95102]](/upload/schemas/633c40ceb27ce5.69405830.gif)
Номер
Наименование детали
Цена
1
BREATHER TUBE RR GEAR ASSY art. 3304-170
По запросу
2
CLIP D10.5 TUBE art. 3304-669
По запросу
3
JOINT BREATHER art. 3303-877
По запросу
4
BOLT FLANGE 8*30MM art. 3304-177
По запросу
5
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
6
WASHER 8MM art. 3303-591
По запросу
7
BOLT FLANGE 10*35 art. 3304-178
По запросу
8
R SIDE CASE RR FINAL art. 3303-873
По запросу
9
SHIM STOPPER PIN art. 3303-879
По запросу
10
PIN RING GEAR STOPPER art. 3303-878
По запросу
11
O-RING 74.4*3.1 art. 3304-095
По запросу
12
O-RING 31.7*3.5 art. 3304-670
По запросу
13
Сальник Arctic Cat art. 3304-092
По запросу
14
Подшипник Arctic Cat art. 3304-194
По запросу
15
SHIM RING GEAR, 46 x 54 x 1.5 art. 3303-881
По запросу
15
SHIM RING GEAR, 46 x 54 x 1.47 art. 3305-311
По запросу
15
SHIM RING GEAR, 46 x 54 x 1.53 art. 3305-310
По запросу
16
GEAR RING art. 3303-876
По запросу
17
Сальник Arctic Cat art. 3304-093
По запросу
18
L SIDE CASE RR FINAL art. 3303-872
По запросу
19
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
20
O-RING 30.8MM art. 3304-096
По запросу
21
BRG NEEDLE 14*20*12 art. 3304-076
По запросу
22
RING STOPPER art. 3303-874
По запросу
23
GEAR PINION art. 3303-875
По запросу
24
SHIM PINION GEAR, 31 x 40 x 1.97 art. 3305-313
По запросу
24
SHIM PINION GEAR, 31 x 40 x 2.0 art. 3305-312
По запросу
24
SHIM PINION GEAR, 31 x 40 x 2.03 art. 3303-880
По запросу
25
OIL SEAL 35*70*10 art. 3304-085
По запросу
26
BRG RADIAL BALL 6206 art. 3304-196
По запросу
27
NUT LOCK 65MM art. 3304-027
По запросу
