модель 2006 года
- Модель 250
- Код модели ATV 250 UTILITY RED [A2006KUE2BUSR]

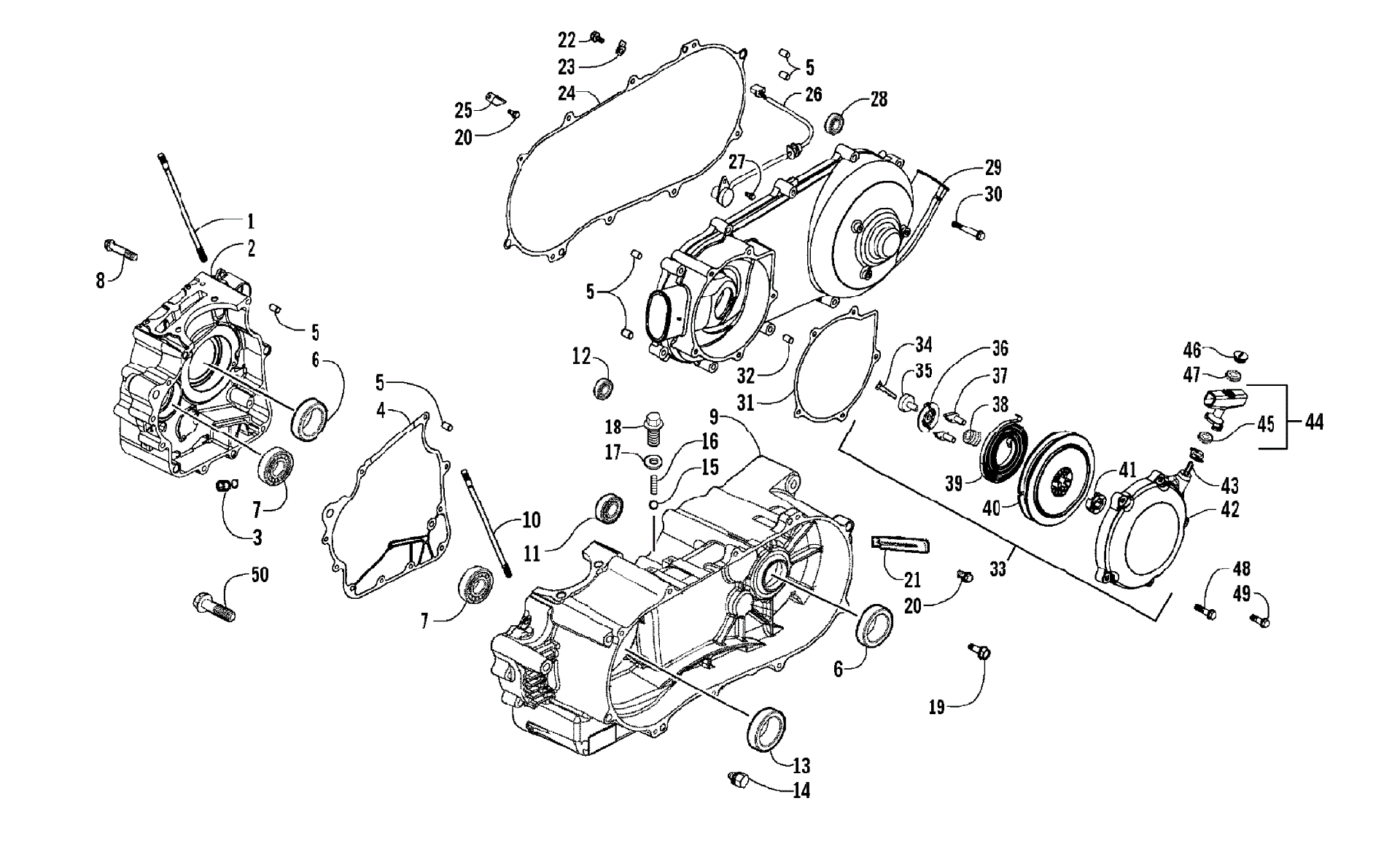

Схема картера ASSEMBLY [87213] для ATV 250 UTILITY RED [A2006KUE2BUSR]
Схема
Детали
![Картер ASSEMBLY [87213]](/upload/schemas/633c3b68389cd9.71060426.gif)
Номер
Наименование детали
Цена
1
BOLT STUD 8MM art. 3304-008
По запросу
2
Crankcase - Right (inc. 3) art. 3303-626
По запросу
3
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
4
GASKET CRANK CASE A art. 3303-628
По запросу
5
PIN DOWEL 10*16 art. 3303-342
По запросу
6
OIL SEAL 25*40*8 art. 3304-091
По запросу
7
BRG BALL RADIAL 6304/20*52*15 art. 3304-198
По запросу
8
BOLT FLANGE SH 6*50 (RB 3307-062)(replaces 3304-191) art. 3307-062
По запросу
9
CRANK CASE COMP L art. 3303-629
По запросу
10
BOLT B STUD 8MM art. 3304-009
По запросу
11
BRG RADIAL BALL 6205 art. 3304-195
По запросу
12
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
13
OIL SEAL 27*42*7 art. 3304-079
По запросу
14
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
15
BALL STEEL 12 art. 3304-205
По запросу
16
SPG BOLT SEAT INNER art. 3304-063
По запросу
17
WASHER BOLT SEAT art. 3304-021
По запросу
18
BOLT SEAT BALL STOPPER art. 3304-109
По запросу
19
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
20
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
21
CLIP 2*100 art. 3304-158
По запросу
22
BOLT SPECIAL 6*10 96600-08010 N.C. art. 3304-005
По запросу
23
PLATE BRG HOLDER art. 3304-039
По запросу
24
GASKET L COVER art. 3303-642
По запросу
25
CLAMPER WIRE HARNESS art. 3303-843
По запросу
26
SW ASSY GEAR CHANGE art. 3303-856
По запросу
27
BOLT FLANGE 6*10(replaces 3304-187) art. 3304-610
По запросу
28
BEARING BALL RADIAL art. 3304-073
По запросу
29
COVER LEFT art. 3303-632
По запросу
30
BOLT FLANGE SHF 6*28 art. 3304-003
По запросу
31
GASKET STARTING COVER art. 3304-101
По запросу
32
PIN DOWEL 8*14 art. 3303-341
По запросу
33
RECOIL STARTING (inc. 34-47) NOTE. Original recoil is no longer available. If replacement is needed, the Crankcase cover will also need to be replaced. art. 3305-459
По запросу
34
BOLT HEX 5*25 art. 3304-113
По запросу
35
COLLAR art. 3303-651
По запросу
36
RACHET GUIDE STARING art. 3303-649
По запросу
37
RACHET STARTING art. 3303-646
По запросу
38
SPRING RACHET GUIDE art. 3303-647
По запросу
39
SPIRAL SPG STARTING art. 3303-645
По запросу
40
REEL STARTING NOTE. Original starter reel is no longer available. If replacement is needed, the Crankcase cover will also need to be replaced. art. 3305-346
По запросу
41
SPACER STARTING art. 3303-648
По запросу
42
COVER STARTING art. 3303-639
По запросу
43
ROPE,STARTING art. 3303-650
По запросу
44
HOLDER ASSY STARTING (inc. 45) art. 3303-652
По запросу
45
O-RING 18.1*3 art. 3304-103
По запросу
46
COVER ASSY HOLDER art. 3305-269
По запросу
47
WASHER PLAIN 6MM art. 3304-137
По запросу
48
BOLT FLANGE SH 6*32 (RB 3305-945)(replaces 3304-190) art. 3305-945
По запросу
49
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
50
BOLT FLANGE SHF 6*40 art. 3304-004
По запросу
