модель 2006 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS M4 CAMO [A2006ICH4BUSC]

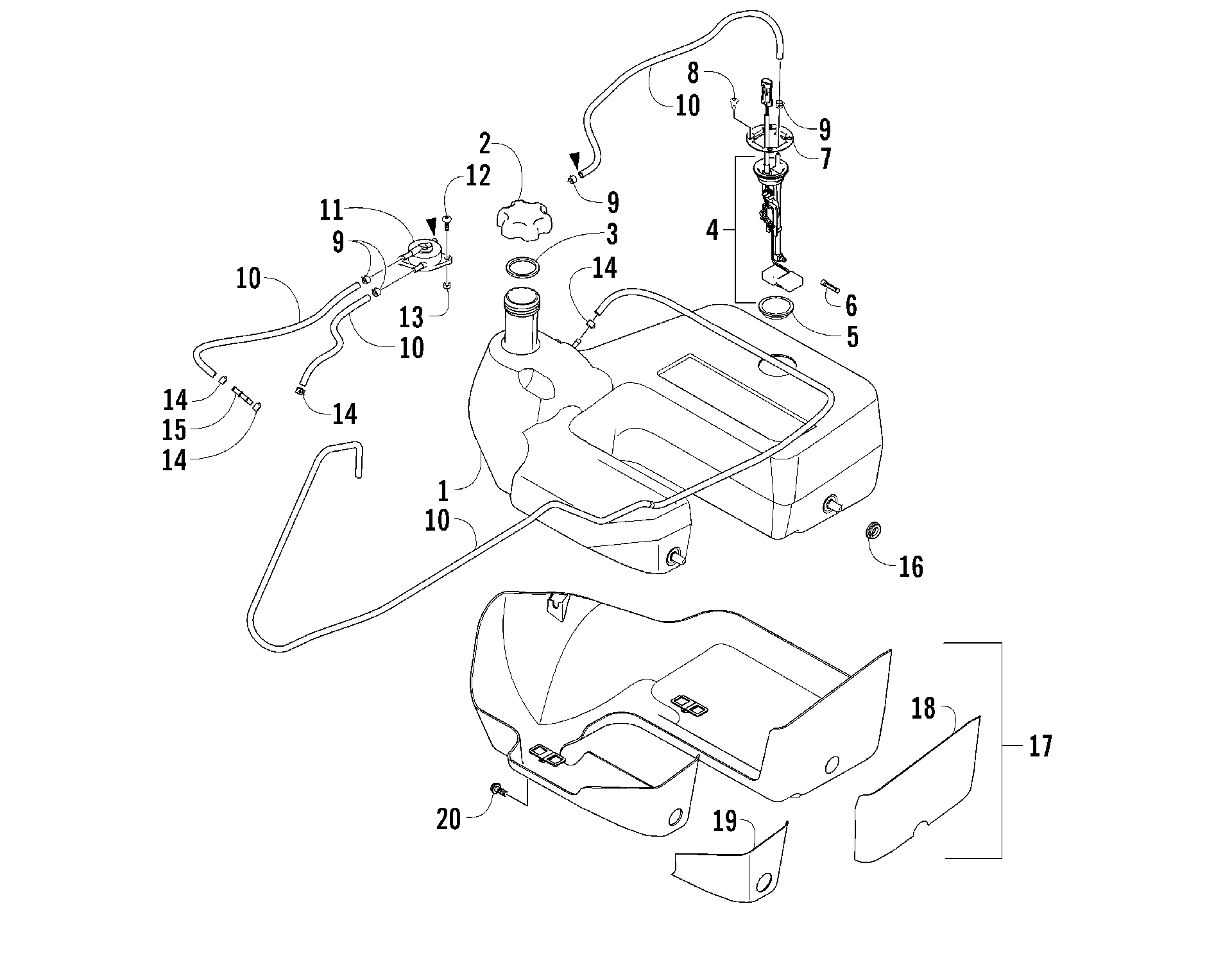

Схема топливный бака ASSEMBLY [83545] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS M4 CAMO [A2006ICH4BUSC]
Схема
Детали
![топливный бак ASSEMBLY [83545]](/upload/schemas/633c4f3cdaebe0.02455455.gif)
Номер
Наименование детали
Цена
1
Kit, Fuel Tank Replacement (inc. 2-8) art. 0437-042
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
SENDER,FUEL LEVEL-KIT (inc. 5-6) art. 0570-251
По запросу
5
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
6
FILTER, FUEL art. 0470-475
По запросу
7
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
8
Screw, Self-Tapping art. 1623-158
По запросу
9
Clamp, 10mm art. 1623-042
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
12
Болт Arctic Cat art. 8476-620
По запросу
13
Nut art. 0623-038
от 110 ₽
14
Clamp, Hose art. 1623-233
По запросу
15
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
16
GROMMET, FUEL TANK art. 0423-460
По запросу
17
SHIELD,FUEL TANK-ASSEMBLY (inc. 18-19) art. 0570-081
По запросу
18
Shield, Heat art. 0470-499
По запросу
19
SHIELD,HEAT art. 0470-498
По запросу
20
Болт Arctic Cat art. 8408-816
от 110 ₽
