модель 2006 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 VP RED [A2006ABH4BUSR]

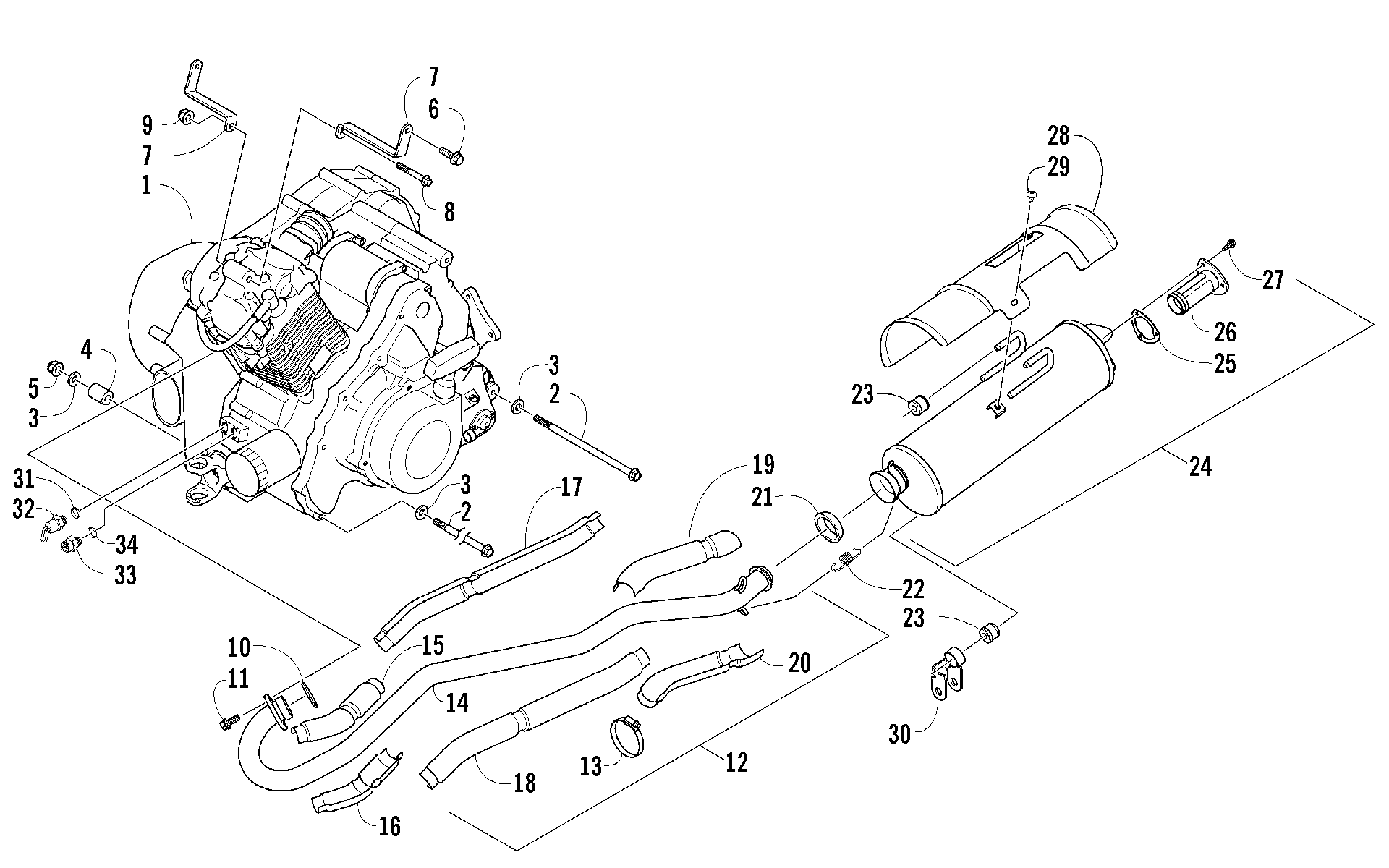

Схема двигателя AND EXHAUST [83945] для ATV 400 AUTOMATIC TRANSMISSION 4X4 VP RED [A2006ABH4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [83945]](/upload/schemas/633c4ae525b0d6.16232922.gif)
Номер
Наименование детали
Цена
1
Engine art. 0462-040
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-625
По запросу
7
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-626
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
SEAL,EXHAUST PIPE art. 0412-007
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
PIPE,EXHAUST-ASSEMBLY (inc. 13-20) art. 0512-262
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
Pipe, Exhaust art. 0512-281
По запросу
15
SHIELD,EXHAUST-UPPER art. 0412-292
По запросу
16
SHIELD,EXHAUST-LOWER art. 0412-293
По запросу
17
SHIELD,EXHAUST-INNER art. 0412-294
По запросу
18
SHIELD,EXHAUST-OUTER art. 0412-295
По запросу
19
SHIELD,EXHAUST art. 0412-282
По запросу
20
SHIELD,EXHAUST art. 0412-283
По запросу
21
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
22
Пружина Arctic Cat art. 0612-668
от 683 ₽
23
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
24
MUFFLER,PAINTED (inc. 25-27) art. 0512-306
По запросу
25
GASKET,SPARK ARRESTER art. 0412-313
По запросу
26
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
27
Screw, Cap art. 8408-616
По запросу
28
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
31
GASKET, M16X22X2 art. 3402-013
По запросу
32
Switch, Cooling Fan art. 3430-033
По запросу
33
SWITCH, OIL LAMP art. 3530-037
По запросу
34
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
