модель 2006 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP GREEN [A2006ABH4AUSG]

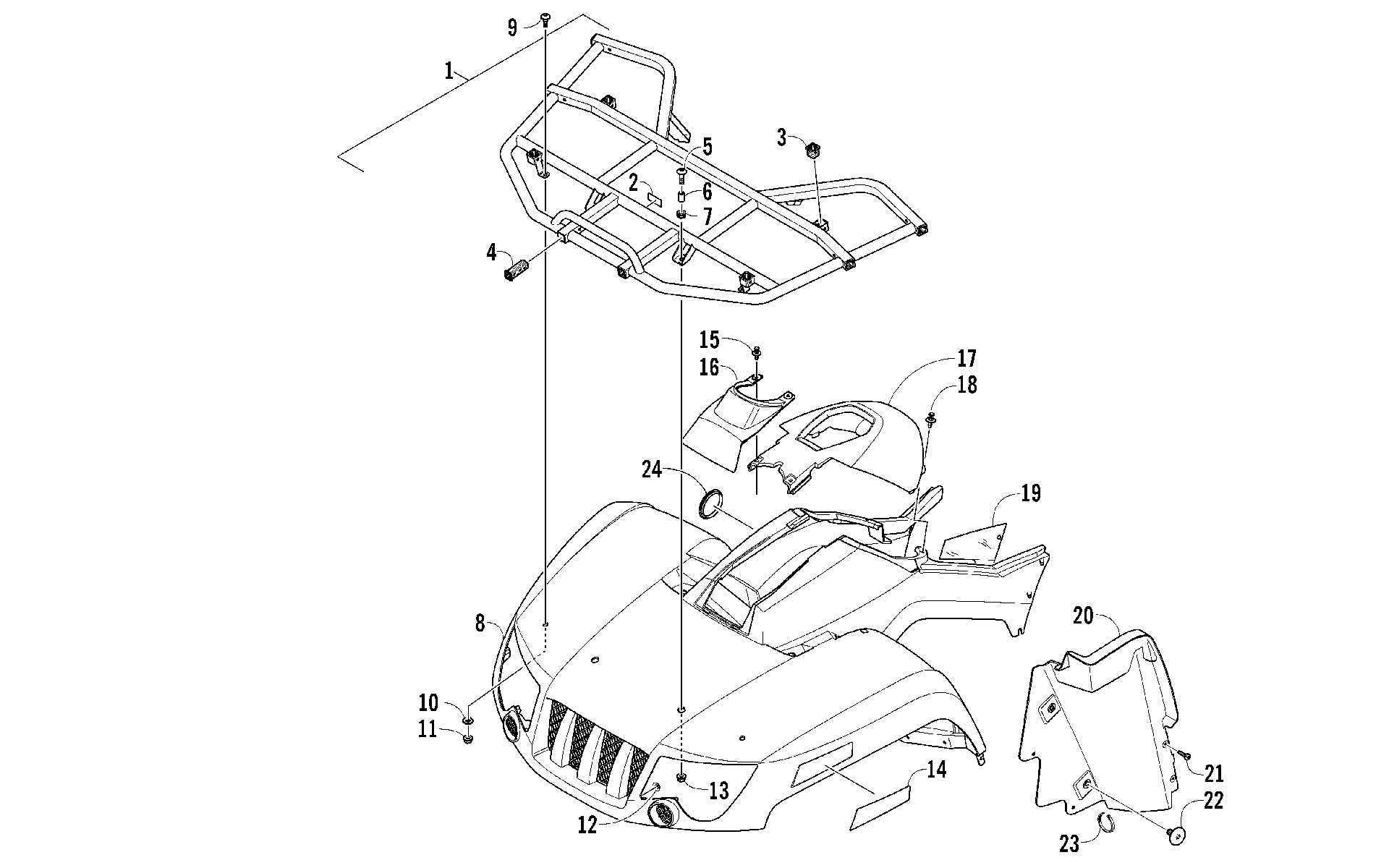

Схема передней части BODY PANEL ASSEMBLY [83823] для ATV 400 MANUAL TRANSMISSION 4X4 VP GREEN [A2006ABH4AUSG]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [83823]](/upload/schemas/633c4b24d02ef2.85435597.gif)
Номер
Наименование детали
Цена
1
Rack - Front - Assembly (inc. 2-4) art. 1506-750
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
BUSHING,RACK FRAME art. 2406-014
По запросу
5
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
6
SPACER,STEEL art. 0423-463
По запросу
7
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
8
FENDER,ASSEMBLY-FRONT (MARSH GREEN) art. 2506-372
По запросу
9
Болт Arctic Cat art. 0423-355
По запросу
10
Washer art. 8050-222
По запросу
11
Гайка Arctic Cat art. 8424-602
от 110 ₽
12
Гайка art. 0423-357
По запросу
13
Nut, Hex art. 8432-802
По запросу
14
REFLECTOR,FRONT-LH art. 1411-079
По запросу
14
REFLECTOR,FRONT-RH art. 1411-078
По запросу
15
Клипса Arctic Cat art. 0623-362
от 90 ₽
16
COVER,STEERING POST-MARSH GREEN art. 1406-970
По запросу
17
COVER,FUEL TANK-MARSH GREEN-VP art. 1406-957
По запросу
18
Plug art. 0623-544
По запросу
19
SHIELD,HEAT art. 0412-394
По запросу
20
PANEL,SPLASH-RH art. 1406-906
По запросу
20
PANEL,SPLASH-LH art. 1406-907
По запросу
21
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
22
Винт Arctic Cat art. 0423-101
от 263 ₽
23
Зажим Arctic Cat art. 0123-788
По запросу
24
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
