модель 2006 года
- Модель 650 H1
- Код модели ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 BLACK SE CA [A2006IBS4BCAO]

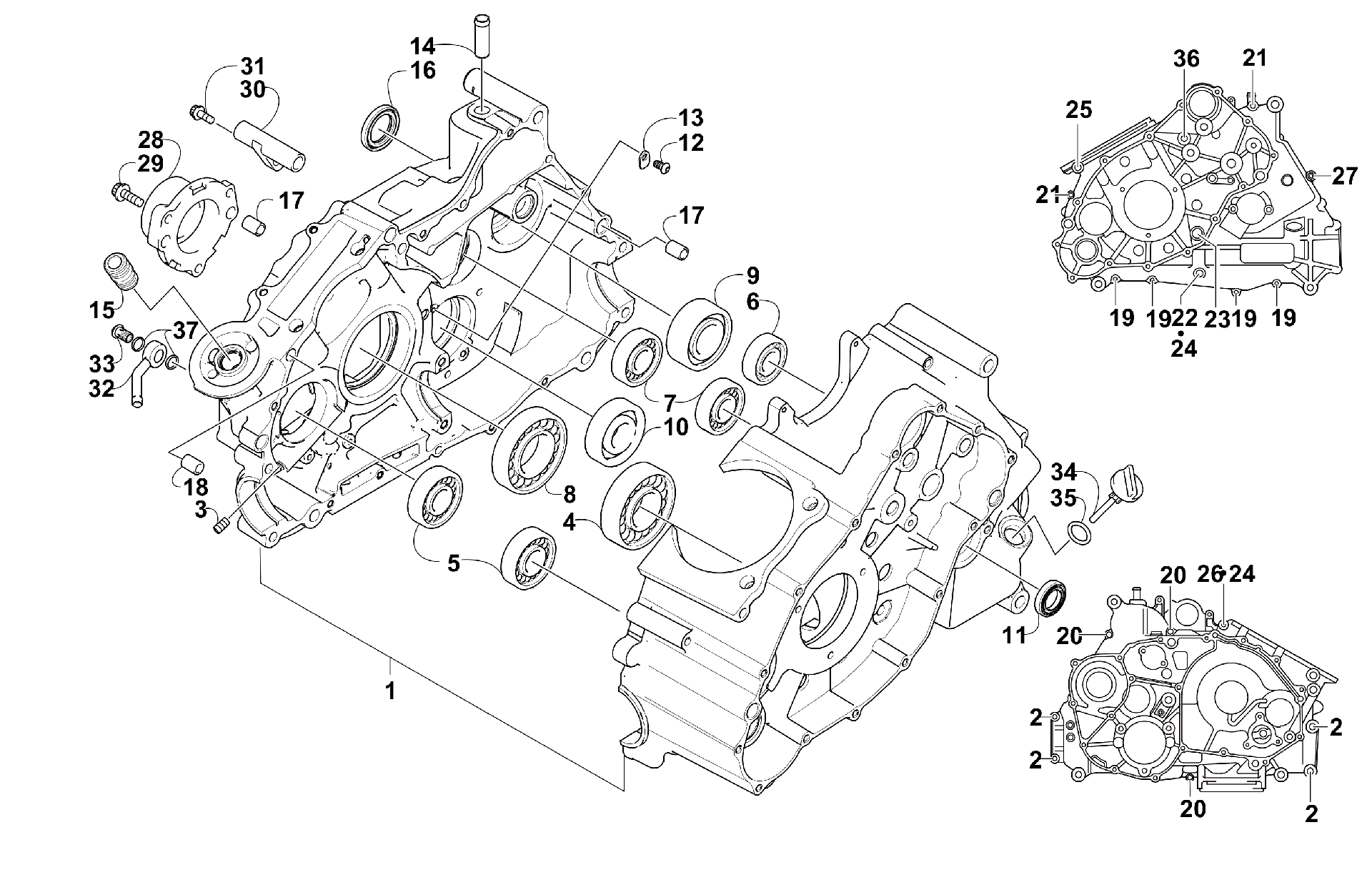

Схема CRANKCASE ASSEMBLY (Up to VIN: 4UF07MPV77T305713)[85983] для ATV 650 H1 AUTOMATIC TRANSMISSION 4X4 BLACK SE CA [A2006IBS4BCAO]
Схема
Детали
![CRANKCASE ASSEMBLY (Up to VIN: 4UF07MPV77T305713)[85983]](/upload/schemas/633c4cf4823ce4.57319597.gif)
Номер
Наименование детали
Цена
1
KIT,CRANKCASE ASSEMBLY H1 (inc. 2-16) art. 0801-138
По запросу
2
SCREW,CAP-HFH M8X1.25X50 CL8.8 RIE SIL art. 8412-850
По запросу
3
Сливной болт картера двигателя Arctic Cat art. 0801-002
от 420 ₽
4
Подшипник Arctic Cat art. 0832-043
от 3 110 ₽
Аналог
3 110 ₽
Требуется 1 шт.
Подписаться
5
Подшипник Arctic Cat art. 0832-005
от 2 657 ₽
6
Подшипник Arctic Cat art. 0832-049
от 1 638 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
7
Подшипник Arctic Cat art. 0832-050
от 1 943 ₽
8
Подшипник 40х80х18 Arctic Cat art. 0832-042
от 1 000 ₽
9
Подшипник Arctic Cat art. 0832-048
от 10 343 ₽
10
Подшипник Arctic Cat art. 0832-077
от 6 941 ₽
11
Сальник двигателя Arctic Cat art. 0822-052
от 935 ₽
12
SCREW,CAP-HSBH M6_1X12 W/ THREAD LOCK art. 0826-100
По запросу
13
Стопор подшипника Arctic Cat art. 0822-010
от 326 ₽
14
PIPE,BREATHER art. 0801-028
По запросу
15
UNION,OIL FILTER (KY) art. 0812-066
По запросу
16
Сальник Arctic Cat art. 0830-035
от 1 000 ₽
17
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
18
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
19
Винт Arctic Cat art. 8468-645
от 110 ₽
20
Screw, Machine art. 8468-655
По запросу
21
SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK art. 8468-675
По запросу
22
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE SIL art. 8412-860
По запросу
23
SCREW,CAP HFH M8 x 1.25 x 105 art. 0826-017
По запросу
24
GASKET, COPPER 8X14X1 art. 0830-008
По запросу
25
SCREW,CAP HFH M8 x 1.25 x 140 art. 0826-019
По запросу
26
SCREW,CAP HFH M8 x 1.25 x 125 art. 0826-018
По запросу
27
SCREW,MACH-TSPNH M6X1.0X95 CL8.8 BLK art. 8468-695
По запросу
28
Housing, Secondary Shaft Bearing art. 0801-168
По запросу
29
SCREW,CAP-HFH M8 X1.25X35 W/THD LOC art. 0826-105
По запросу
30
Pipe, Breather art. 0801-069
По запросу
31
Болт Arctic Cat art. 0826-038
от 263 ₽
32
Fitting, Oil - 40 art. 0812-028
По запросу
33
BOLT,OIL COOLER art. 0812-025
По запросу
34
Масляный щуп Arctic Cat art. 0801-073
от 2 310 ₽
35
O-RING, 17 ID X 3.2 W art. 0830-010
По запросу
36
SCREW,MACH-TSPNH M6X1.0X80 CL8.8 BLK art. 8468-680
По запросу
37
GASKET,WASHER art. 0812-026
По запросу
