модель 2006 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2006BBH4BUSR]

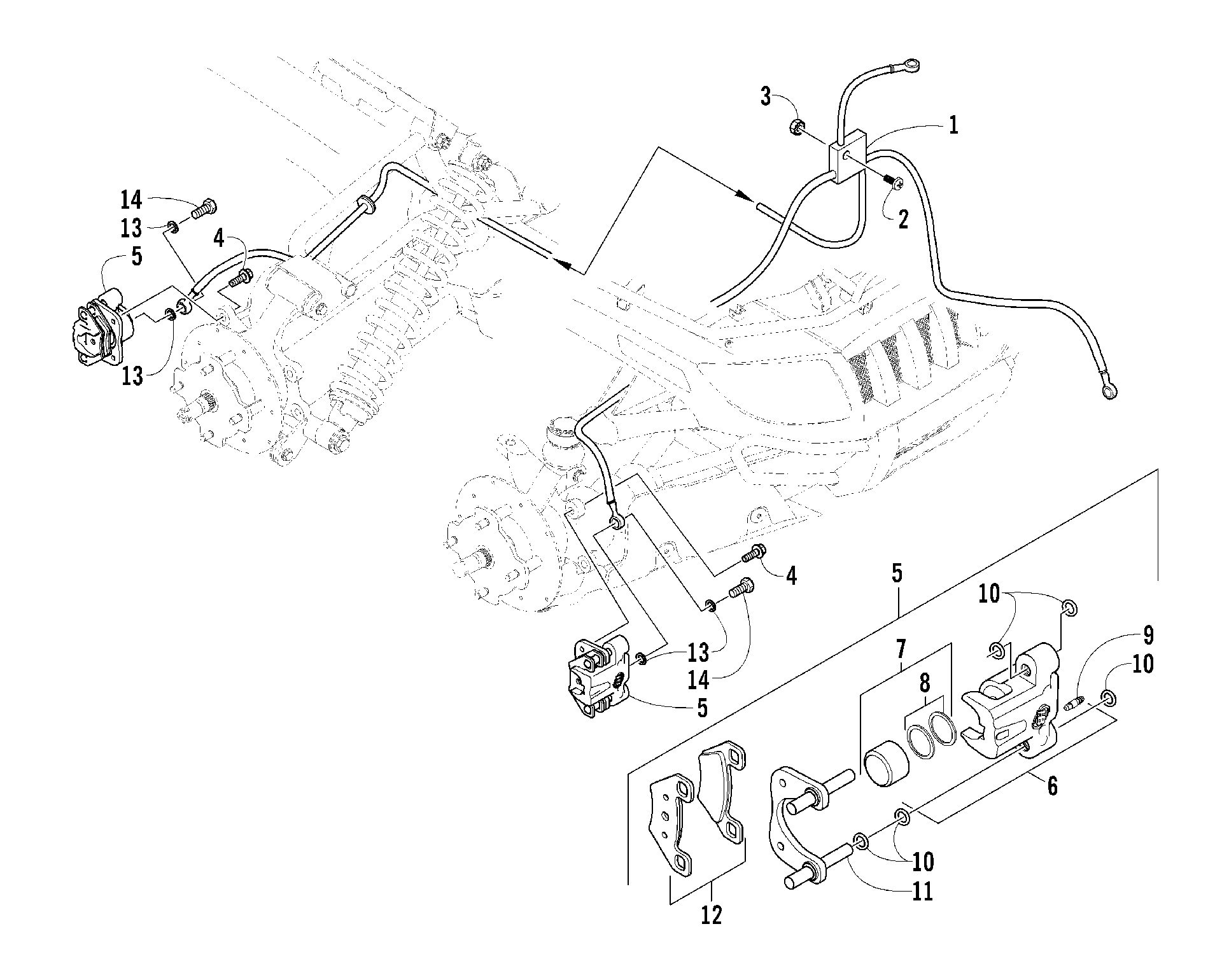

Схема Hydraulic тормоза ASSEMBLY [83958] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2006BBH4BUSR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [83958]](/upload/schemas/633c69fd311b03.70087668.gif)
Номер
Наименование детали
Цена
1
HOSE,BRAKE-FAB ASSY (TBX/TRV) art. 0502-628
По запросу
2
Screw, Machine art. 8476-625
от 160 ₽
3
Nut art. 0623-038
от 110 ₽
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
5
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
6
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
6
Housing, Caliper - Assembly (inc. 7-9) art. 1436-161
По запросу
7
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
8
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
9
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
10
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
11
Пластина суппорта Arctic Cat art. 0502-605
По запросу
12
Колодка art. 1436-420
от 2 530 ₽
13
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
14
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
