модель 2006 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2006TBH4BUSR]

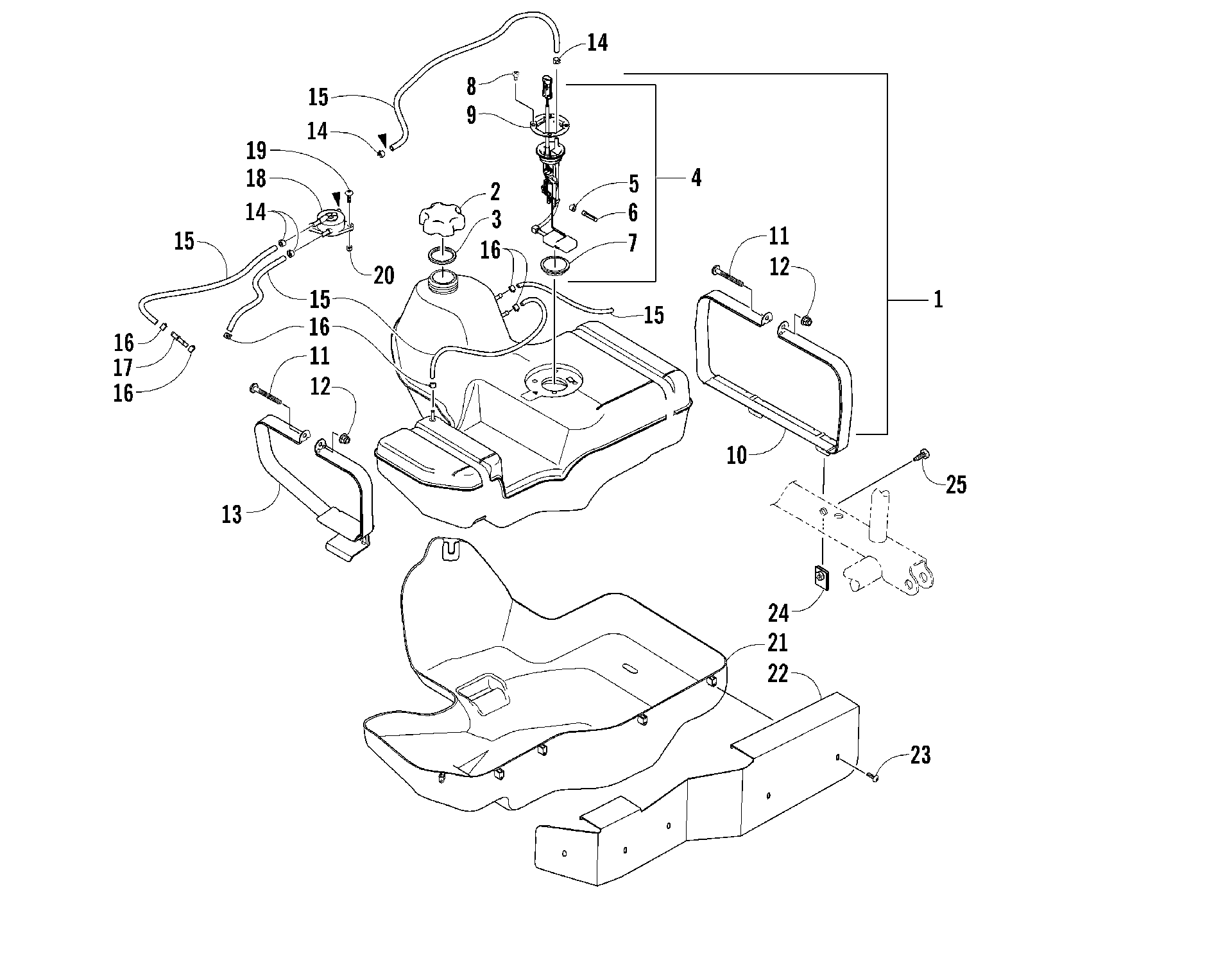

Схема топливный бака ASSEMBLY [84501] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2006TBH4BUSR]
Схема
Детали
![топливный бак ASSEMBLY [84501]](/upload/schemas/633c6102ca2c43.58422285.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY W/ STRAPS (inc. 2-9) art. 0570-270
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
SENDER,FUEL LEVEL-KIT (inc. 5-7) art. 0570-254
По запросу
5
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
6
FILTER, FUEL art. 0470-475
По запросу
7
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
8
Screw, Self-Tapping art. 1623-158
По запросу
9
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
10
STRAP,FUEL TANK-ASSEMBLY art. 0570-131
По запросу
11
Screw, Machine art. 8476-650
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
STRAP,FUEL TANK-ASSEMBLY art. 0570-132
По запросу
14
Clamp, 10mm art. 1623-042
По запросу
15
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
16
Clamp, Hose art. 1623-233
По запросу
17
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
18
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
19
Болт Arctic Cat art. 8476-620
По запросу
20
Nut art. 0623-038
от 110 ₽
21
Shield, Gas Tank art. 0470-479
По запросу
22
SHIELD, HEAT art. 0470-474
По запросу
23
Винт Arctic Cat art. 2623-164
от 368 ₽
24
CLIP, FUEL TANK MOUNT art. 0470-536
По запросу
25
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
