модель 2006 года
- Модель TRV 500
- Код модели ATV 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2006BBM4BUSR]

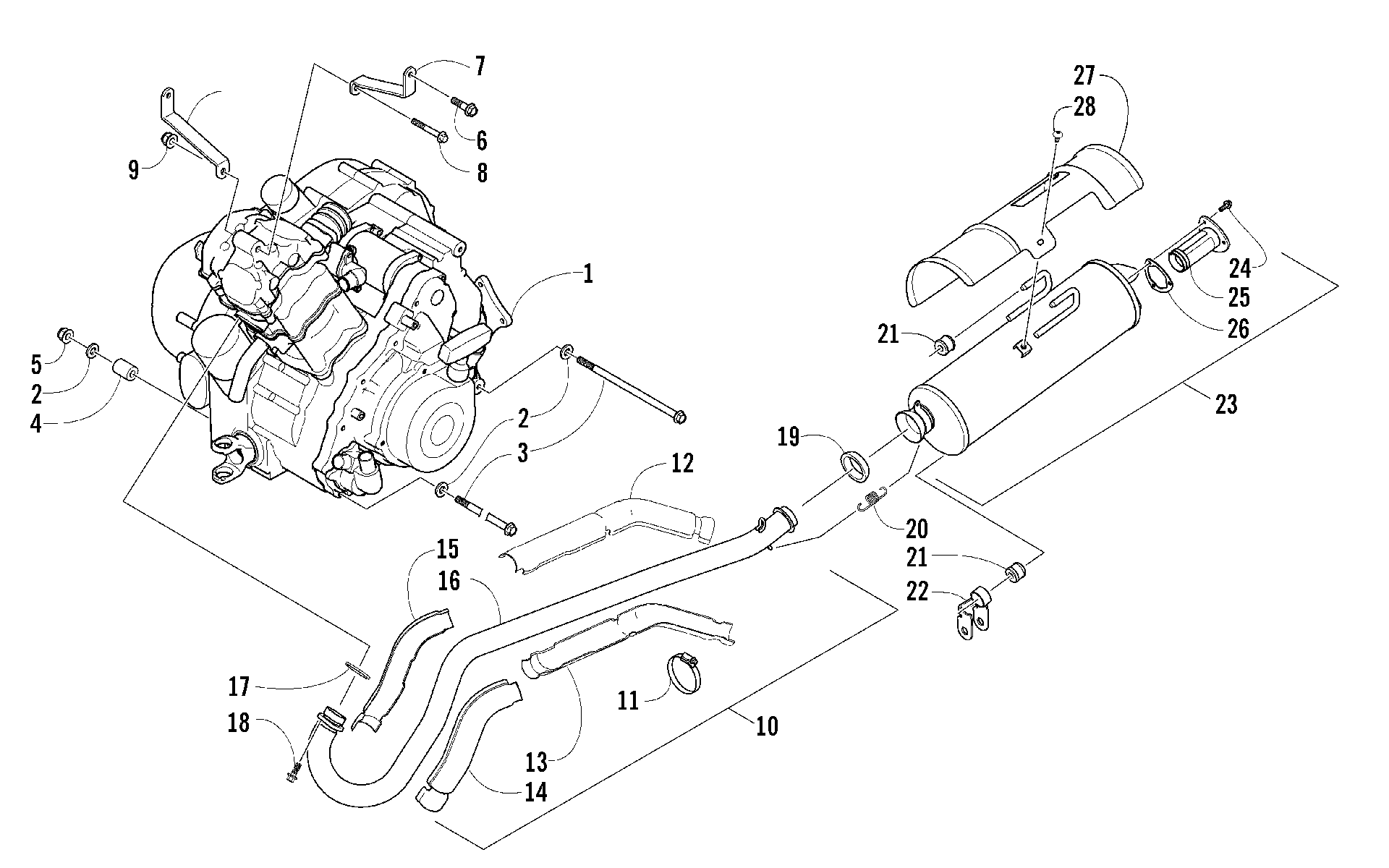

Схема двигателя AND EXHAUST [83967] для ATV 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2006BBM4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [83967]](/upload/schemas/633c5c33cc6460.90506899.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) art. 0462-029
По запросу
2
Шайба Arctic Cat art. 0423-426
от 110 ₽
3
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) art. 1506-632
По запросу
7
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-633
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
PIPE,EXHAUST-ASSEMBLY (inc. 11-16) art. 0512-276
По запросу
11
Clamp, Hose art. 0423-317
По запросу
12
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
13
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
14
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
15
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
16
PIPE,EXHAUST-BLACK art. 0512-278
По запросу
17
SEAL,EXHAUST PIPE art. 0412-007
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
20
Пружина Arctic Cat art. 0612-668
от 683 ₽
21
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
22
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
23
MUFFLER,PAINTED (inc. 24-26) art. 0512-306
По запросу
24
Screw, Cap art. 8408-616
По запросу
25
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
26
GASKET,SPARK ARRESTER art. 0412-313
По запросу
27
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
28
Screw, Machine art. 8477-610
По запросу
