модель 2006 года
- Модель TRV 500
- Код модели ATV 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2006TBM4BUSG]

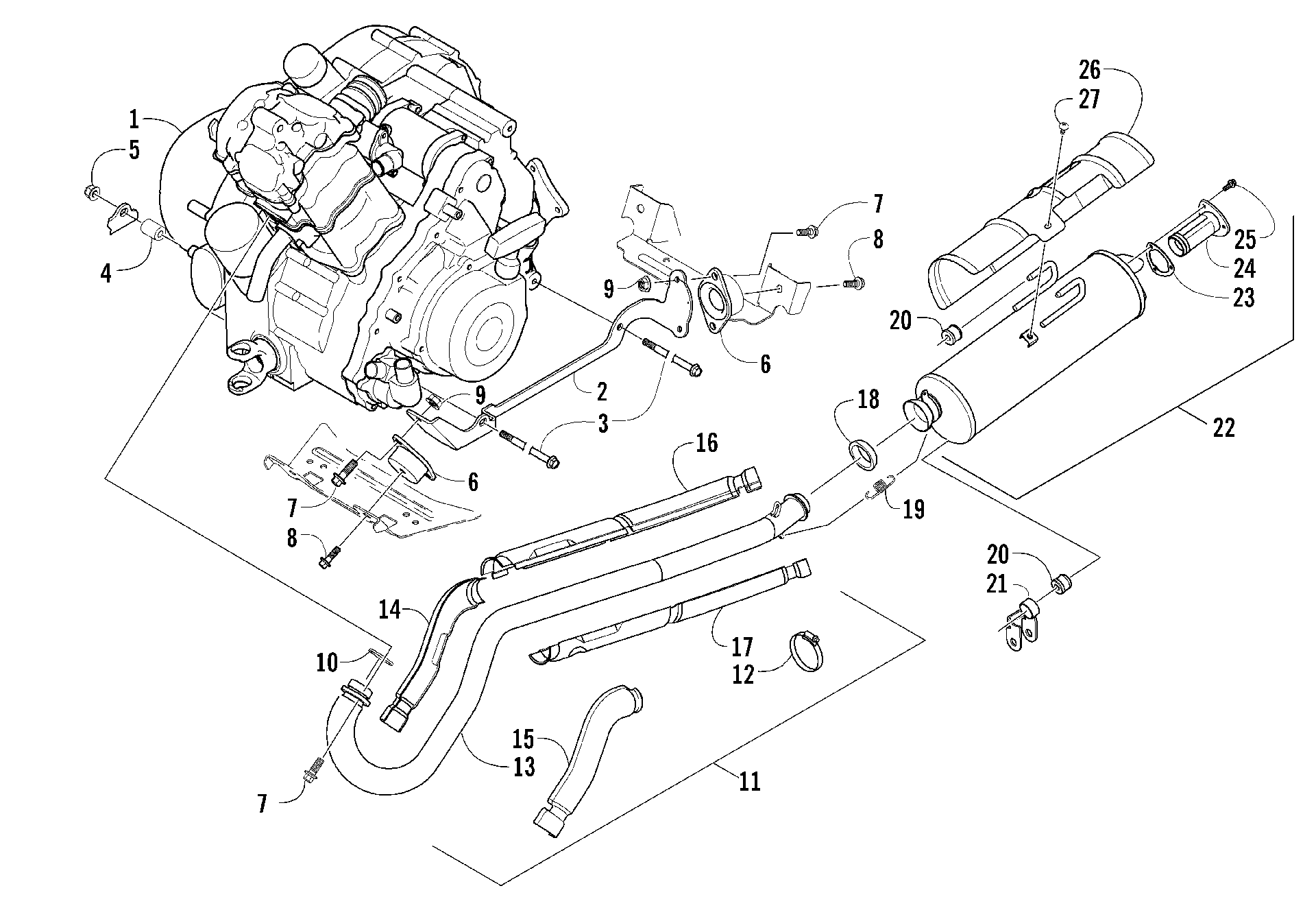

Схема двигателя AND EXHAUST [87599] для ATV 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2006TBM4BUSG]
Схема
Детали
![Двигатель AND EXHAUST [87599]](/upload/schemas/633c5d02297710.83229402.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) art. 0462-029
По запросу
2
BRACKET,ENGINE-RH-BLACK art. 1506-740
По запросу
2
BRACKET,ENGINE-LH-BLACK art. 1506-741
По запросу
3
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Подушка двигателя Arctic Cat art. 2406-065
По запросу
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
SCREW,CAP-HFH M10X1.25X12 CL8.8 Z&Y art. 8408-012
от 840 ₽
9
Nut, Hex art. 8432-802
По запросу
10
SEAL,EXHAUST PIPE art. 0412-007
По запросу
11
PIPE,EXHAUST-ASSEMBLY (inc. 12-17) art. 0512-276
По запросу
12
Clamp, Hose art. 0423-317
По запросу
13
PIPE,EXHAUST-BLACK art. 0512-278
По запросу
14
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
15
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
16
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
17
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
18
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
21
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
22
MUFFLER,PAINTED (inc. 23-25) art. 0512-306
По запросу
23
GASKET,SPARK ARRESTER art. 0412-313
По запросу
24
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
25
Screw, Cap art. 8408-616
По запросу
26
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
27
Screw, Machine art. 8477-610
По запросу
