модель 2007 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED LE [A2007ICH4BUSN]

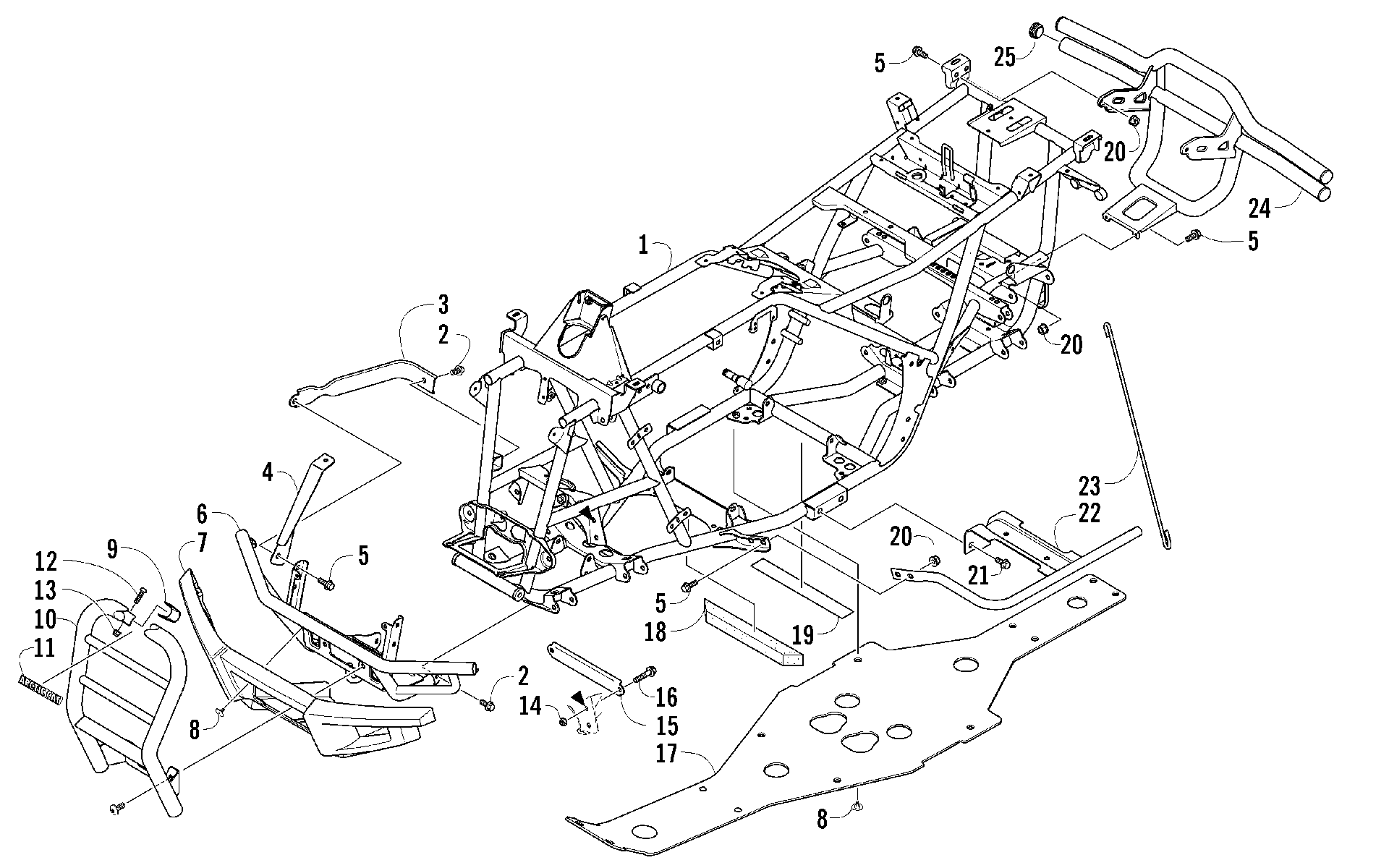

Схема рамы AND RELATED PARTS [85813] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED LE [A2007ICH4BUSN]
Схема
Детали
![Рама AND RELATED PARTS [85813]](/upload/schemas/633bfe166a4d29.52362873.gif)
Номер
Наименование детали
Цена
1
FRAME - PTD BLACK (FIS II SINGLES 07) art. 2506-039
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
4
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
BUMPER,FRONT-BLACK art. 1506-684
По запросу
7
FASCIA,BUMPER-FRONT art. 1406-868
По запросу
8
Винт Arctic Cat art. 0423-101
от 263 ₽
9
STRAP,BUMPER SUPPORT-BLACK art. 1506-667
По запросу
10
Bumper, Auxiliary art. 1506-708
По запросу
11
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
12
SCREW,MACH-TSPNH M8X1.25X45 CL8.8 BLK art. 8468-845
По запросу
13
Nut, Hex art. 8424-805
По запросу
14
Гайка Arctic Cat art. 8428-002
от 310 ₽
15
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
16
Screw, Cap art. 8409-025
По запросу
17
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
18
FOAM, FRAME art. 1506-067
По запросу
19
PAD,BATTERY-TOP RR art. 0406-289
По запросу
20
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
21
Болт Arctic Cat art. 8409-016
от 221 ₽
22
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
22
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
23
ROD,SUPPORT-BLACK art. 2506-426
По запросу
24
Bumper, Push - Rear (inc. 25) art. 1506-802
По запросу
25
Plug, Hole art. 2406-045
По запросу
