модель 2007 года
- Модель 500
- Код модели ATV 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBM4BUSR]

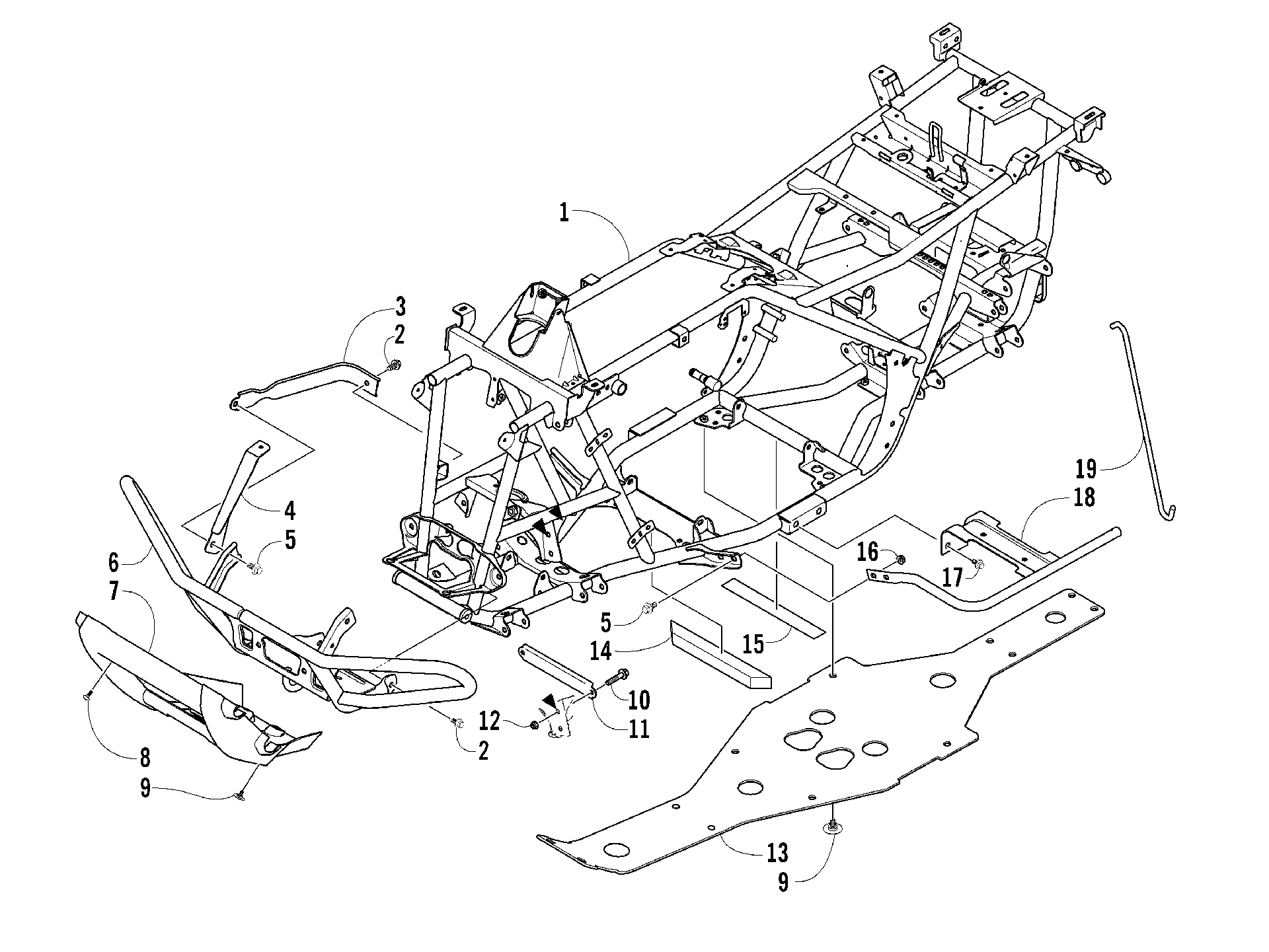

Схема рамы AND RELATED PARTS [85714] для ATV 500 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBM4BUSR]
Схема
Детали
![Рама AND RELATED PARTS [85714]](/upload/schemas/633c03d2ee55b0.67094360.gif)
Номер
Наименование детали
Цена
1
FRAME - PTD BLACK (FIS II SINGLES 07) art. 2506-039
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Screw, Cap art. 8409-025
По запросу
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Гайка Arctic Cat art. 8428-002
от 310 ₽
13
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
14
FOAM, FRAME art. 1506-067
По запросу
15
PAD,BATTERY-TOP RR art. 0406-289
По запросу
16
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
17
Болт Arctic Cat art. 8409-016
от 221 ₽
18
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
18
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
19
Rod, Support art. 2406-147
По запросу
