модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS ORANGE LE [A2007IBT4CUSK]

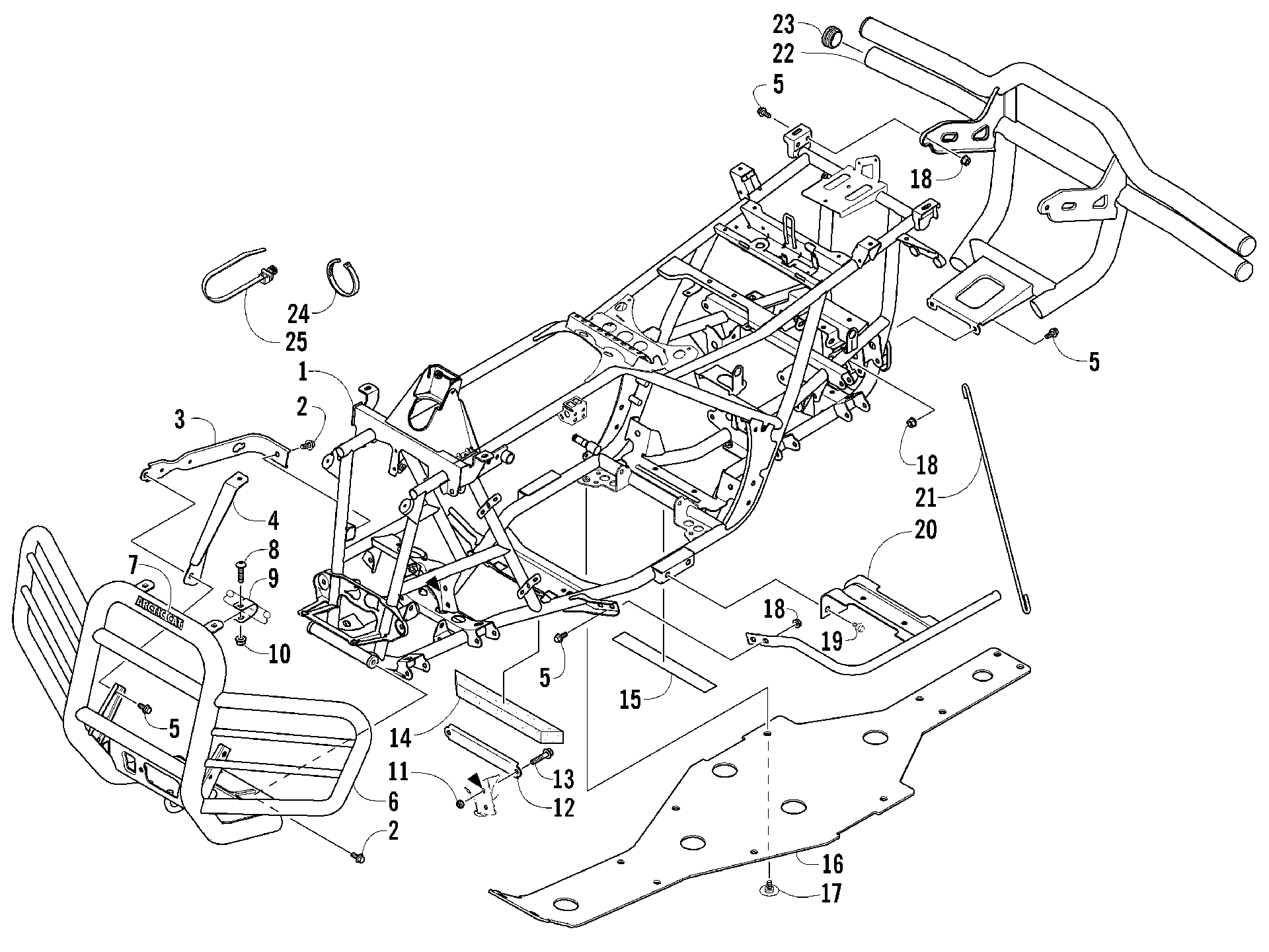

Схема рамы AND RELATED PARTS [85916] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS ORANGE LE [A2007IBT4CUSK]
Схема
Детали
![Рама AND RELATED PARTS [85916]](/upload/schemas/633c39e92569d0.04998962.gif)
Номер
Наименование детали
Цена
1
FRAME - PTD BLACK art. 2506-087
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
BUMPER,LE-BLACK art. 1506-398
По запросу
7
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
8
SCREW,MACH-TSPNH M8X1.25X45 CL8.8 BLK art. 8468-845
По запросу
9
STRAP,BUMPER SUPPORT-BLACK art. 1506-667
По запросу
10
Nut, Hex art. 8424-805
По запросу
11
Гайка Arctic Cat art. 8428-002
от 310 ₽
12
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
13
Screw, Cap art. 8409-025
По запросу
14
FOAM,FRAME art. 1506-981
По запросу
15
PAD,BATTERY-TOP RR art. 0406-289
По запросу
16
PANEL,BELLY art. 2406-139
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
19
Болт Arctic Cat art. 8409-016
от 221 ₽
20
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
20
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
21
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
22
Задний бампер Arctic Cat art. 1506-615
По запросу
23
Крышка Arctic Cat art. 0406-130
По запросу
24
Tie, Cable - Reusable art. 0623-751
По запросу
25
Tie, Cable - Push Mount art. 0423-075
По запросу
