модель 2007 года
- Модель TRV 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2007TBH4BUSG]

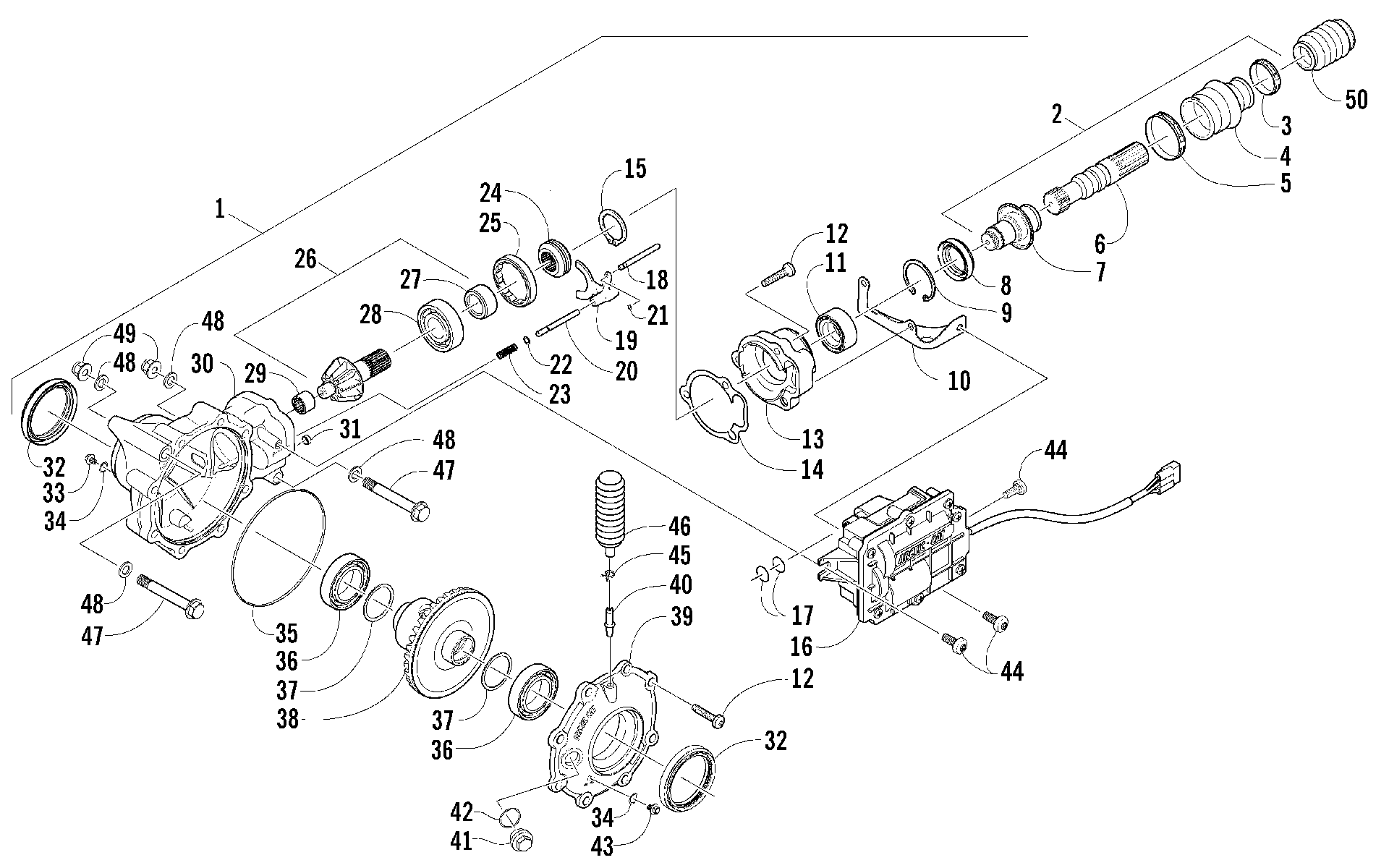

Схема передней части DRIVE GEARCASE ASSEMBLY [85605] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2007TBH4BUSG]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [85605]](/upload/schemas/633c44464e2693.33683892.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT(4.0)-ASSY (inc. 2-44) art. 1502-090
По запросу
2
SHAFT,PROPELLER-ASSEMBLY (inc. 3-7) art. 1502-084
По запросу
3
Хомут Arctic Cat art. 0423-411
По запросу
4
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
5
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
6
Shaft, Output art. 1402-046
По запросу
7
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
8
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
9
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
10
BRACKET,ACTUATOR-WELDMENT art. 0502-347
По запросу
11
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
12
Screw, Self-Tapping art. 0423-118
По запросу
13
Housing, Pinion art. 0502-528
По запросу
14
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
15
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
16
ACTUATOR (3 WIRE) (inc. one No. 17) art. 0502-296
По запросу
17
Уплотнительное кольцо Arctic Cat art. 0423-892
от 368 ₽
18
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
19
Fork, Selector art. 0402-998
По запросу
20
Shaft, Shuttle art. 0402-417
По запросу
21
Шайба Arctic Cat art. 0423-402
По запросу
22
O-Ring art. 0423-147
По запросу
23
Пружинка Arctic Cat art. 0402-999
По запросу
24
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
25
Collar, Lock art. 0402-357
По запросу
26
Хвостовик редуктора Arctic Cat art. 0502-649
от 23 900 ₽
27
Collar, Retaining art. 0402-336
По запросу
28
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
30
Корпус редуктора Arctic Cat art. 0502-514
По запросу
31
Pin, Dowel art. 0402-411
По запросу
32
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
33
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
34
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
35
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
36
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
37
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
37
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
37
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
37
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
37
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
38
GEAR(36T4.0LSD)-WELDT art. 0502-778
По запросу
39
COVER,GEARCASE-FRONT MACH art. 1502-081
По запросу
40
Fitting art. 1402-104
По запросу
41
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
42
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
43
Plug, Oil Level (inc. one No. 34) art. 1402-211
По запросу
44
Винт Arctic Cat art. 0423-396
от 473 ₽
45
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
46
Сапун Arctic Cat art. 1402-620
от 750 ₽
47
Screw, Cap art. 0423-404
По запросу
48
Шайба Arctic Cat art. 0423-426
от 110 ₽
49
Гайка Arctic Cat art. 8428-002
от 310 ₽
50
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
