модель 2008 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008ICH4BUSR]

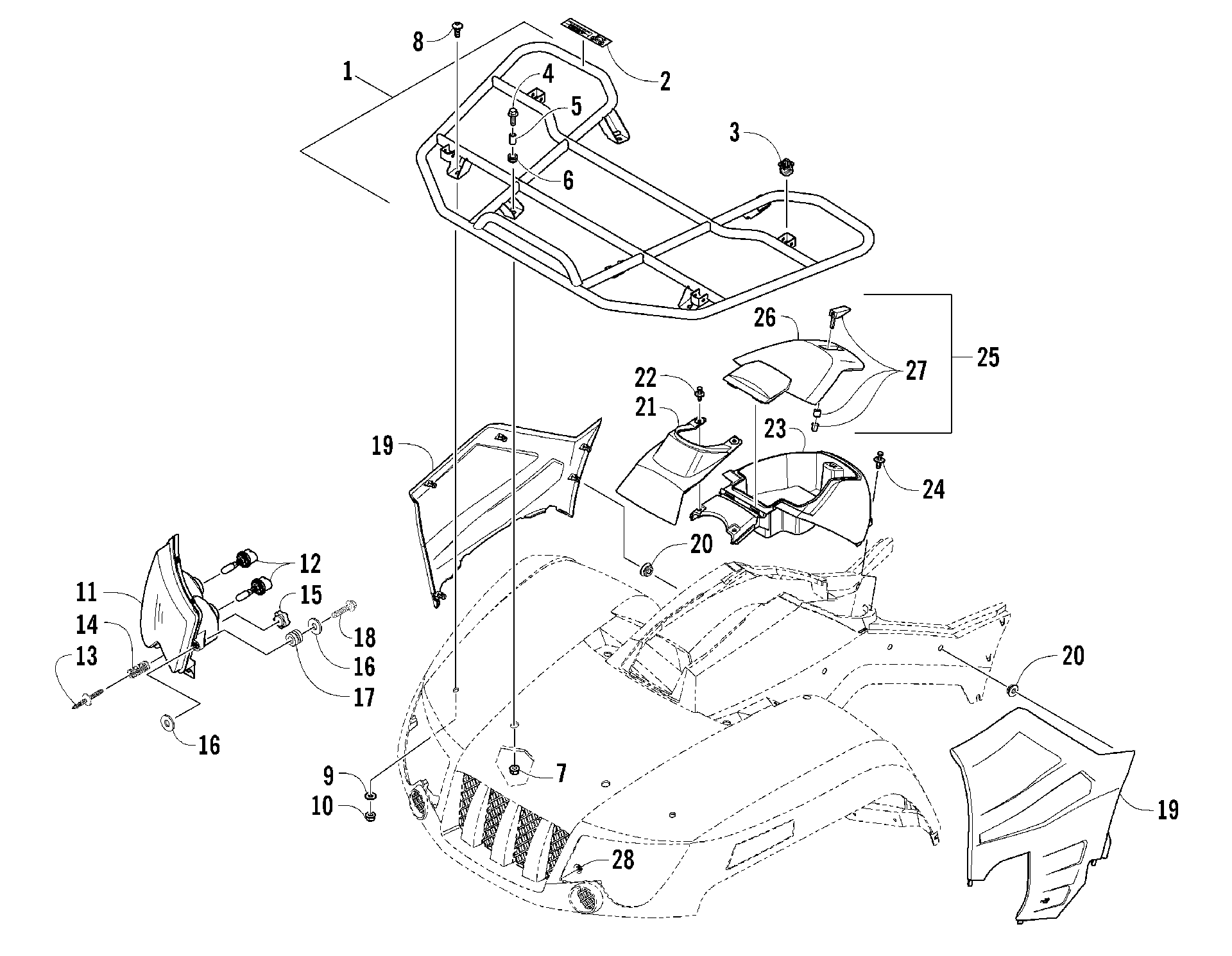

Схема передней части RACK AND HEADLIGHT ASSEMBLIES [87313] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2008ICH4BUSR]
Схема
Детали
![Передняя часть RACK AND HEADLIGHT ASSEMBLIES [87313]](/upload/schemas/633bfaf7506c73.48941097.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT W/FENCE-ASSEMBLY (inc. 2-3) art. 2506-107
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
Фара правая Arctic Cat art. 0609-852
от 16 359 ₽
11
Фара левая Arctic Cat art. 0609-853
от 16 359 ₽
12
Лампочка головного света Arctic Cat art. 0409-073
от 2 900 ₽
13
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
14
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
15
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
18
Screw, Self-Tapping art. 0623-785
По запросу
19
PANEL,SIDE-LH art. 2406-303
По запросу
19
PANEL,SIDE-RH art. 2406-302
По запросу
20
Втулка Arctic Cat art. 0423-678
от 326 ₽
21
COVER,STEERING POST-RED(replaces 1406-867) art. 1406-972
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
BOX,STORAGE-RED (R/B 2416-240)(replaces 2416-237) art. 2416-240
По запросу
24
Plug art. 0623-544
По запросу
25
COVER,STORAGE BOX-W/LATCH (inc. 26-27) art. 2506-235
По запросу
26
COVER,STORAGE BOX art. 1406-862
По запросу
27
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
28
Гайка art. 0423-357
По запросу
