модель 2008 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 FIS GREEN [A2008ICH4AUSG]

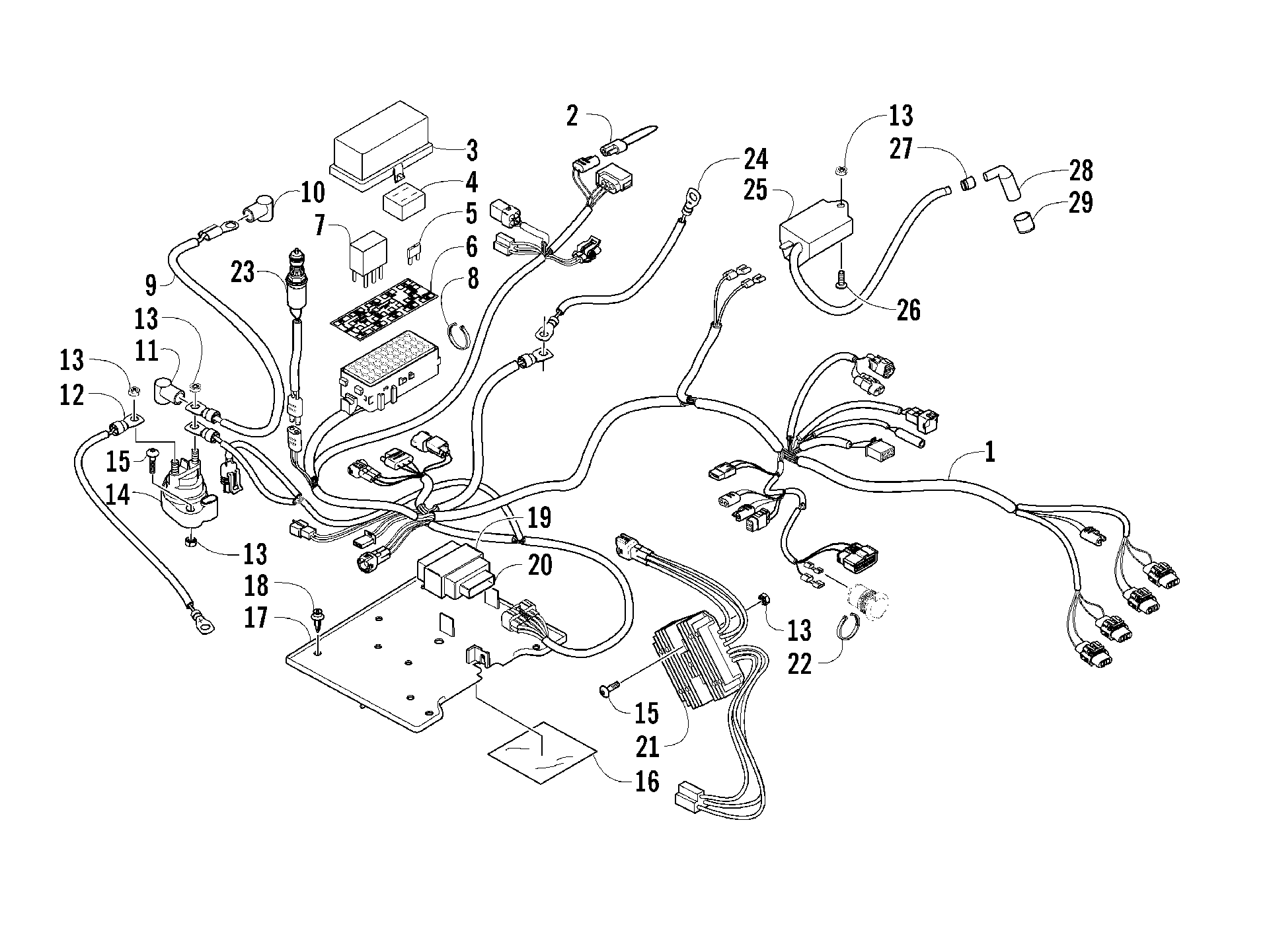

Схема жгута проводов ASSEMBLY [87493] для ATV 400 MANUAL TRANSMISSION 4X4 FIS GREEN [A2008ICH4AUSG]
Схема
Детали
![Жгут проводов ASSEMBLY [87493]](/upload/schemas/633c20675c9c09.14498634.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (08 400M FIS) (inc. 2-7 and two No. 8) art. 0486-248
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
DECAL,POWER DISTRIBUTION MODULE art. 0411-837
По запросу
7
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
8
Зажим Arctic Cat art. 0123-788
По запросу
9
CABLE,SOLENOID-STARTER (19" RED #8) (inc. 10) art. 0445-053
По запросу
10
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
11
Boot, Terminal art. 0645-327
от 210 ₽
12
CABLE,BATTERY-SOLENOID (8.5" RED #8) art. 0445-055
По запросу
13
Nut art. 0623-038
от 110 ₽
14
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
15
Screw, Machine art. 8476-625
от 160 ₽
16
SHIELD,HEAT (PSA) art. 0412-291
По запросу
17
TRAY,ELECTRICAL (BOOT CDI) art. 1406-787
По запросу
18
Клипса Arctic Cat art. 0623-362
от 90 ₽
19
CUSHION, CDI UNIT art. 3402-684
По запросу
20
CDI UNIT art. 3402-785
По запросу
21
RECTIFIER-ASSY art. 3402-682
По запросу
22
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
23
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
24
CABLE,BATTERY-ENGINE (27" BLK #8) art. 0445-054
По запросу
25
COIL ASSY, IGNITION art. 3430-055
По запросу
26
Болт Arctic Cat art. 8476-620
По запросу
27
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
28
CAP ASSY, SPARK PLUG art. 3430-007
По запросу
29
SEAL SPARK PLUG art. 3430-008
По запросу
