модель 2008 года
- Модель 90
- Код модели ATV 90 UTILITY PINK [A2008KUB2BUST]

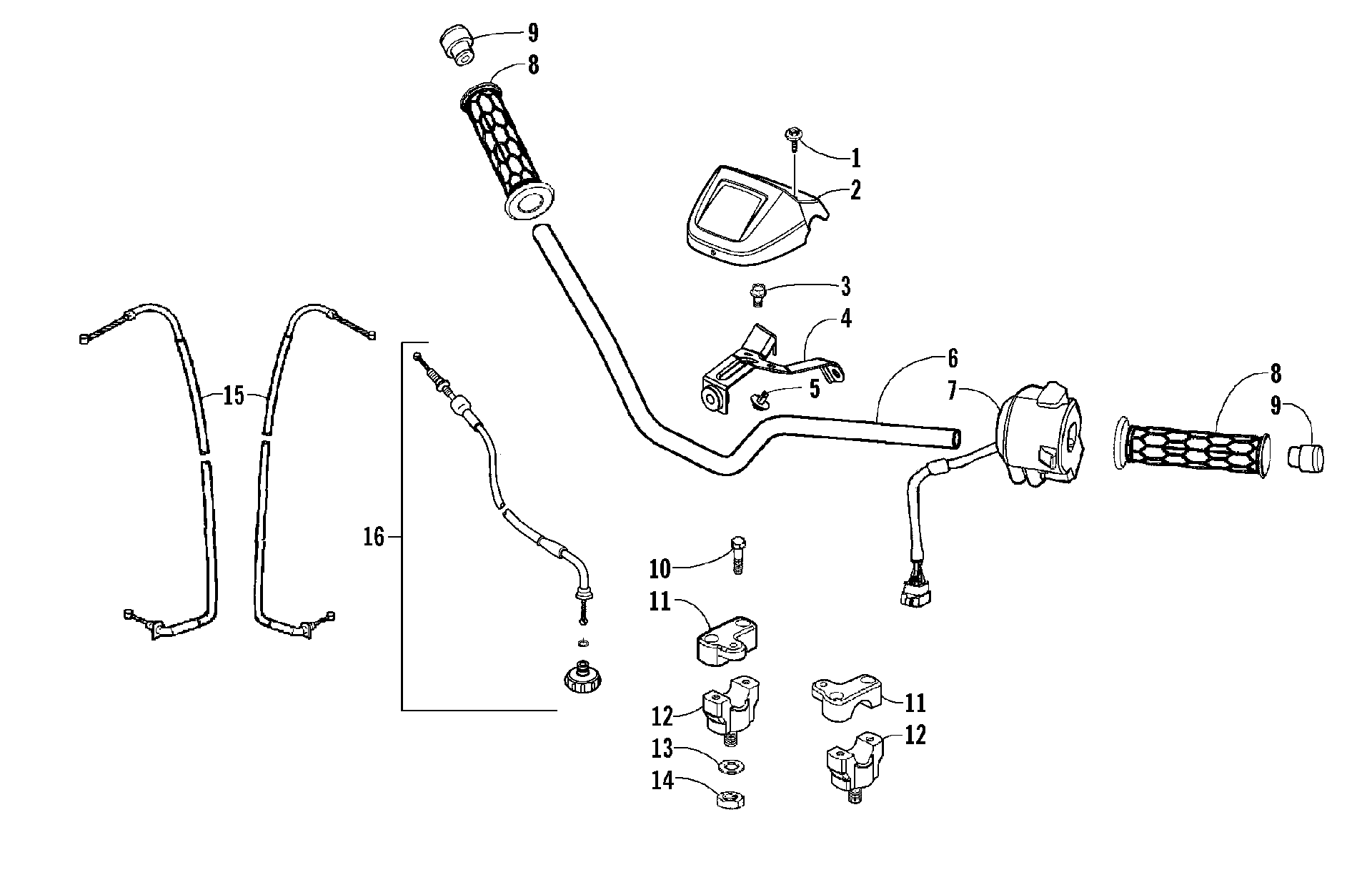

Схема узла руля и органов управления [88731] для ATV 90 UTILITY PINK [A2008KUB2BUST]
Схема
Детали
![Узел руля и органов управления [88731]](/upload/schemas/633bf1d01e0537.50072875.gif)
Номер
Наименование детали
Цена
1
BOLT WASH 5*16 art. 3304-029
По запросу
2
POD-PINK art. 3305-577
По запросу
3
BOLT FLANGE 6*12 art. 3304-553
По запросу
4
BRACKET,HANDLEBAR COVER art. 3304-506
По запросу
5
CLIP MUDGUARD art. 3304-552
По запросу
6
HANDLE PIPE STRG art. 3303-434
По запросу
7
SW ASSY LH HANDLE COMP art. 3303-424
По запросу
8
GRIP,HANDLE-4040 SPEC art. 3305-905
По запросу
9
END STRG HANDLE **9110 C.97.02.01 art. 3303-196
По запросу
10
BOLT SOCKET 6*25 (RB 3307-113)(replaces 3303-398) art. 3307-113
По запросу
11
HOLDER L HANDLE PIPE art. 3303-198
По запросу
11
HOLDER R HANDLE PIPE art. 3303-197
По запросу
12
HOLDER UNDER HANDLE PIPE art. 3303-199
По запросу
13
WASHER PLAIN 10MM art. 3304-136
По запросу
14
NUT U 10MM (BLACK) art. 3305-517
По запросу
15
CABLE COMP FR BRK **(0) C.2004.06.23 art. 3303-173
По запросу
16
THROTTLE CABLE/CAP-ASSEMBLY art. 1502-096
По запросу
