модель 2008 года
- Модель TRV 500
- Код модели ATV 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2008TBM4BUSG]

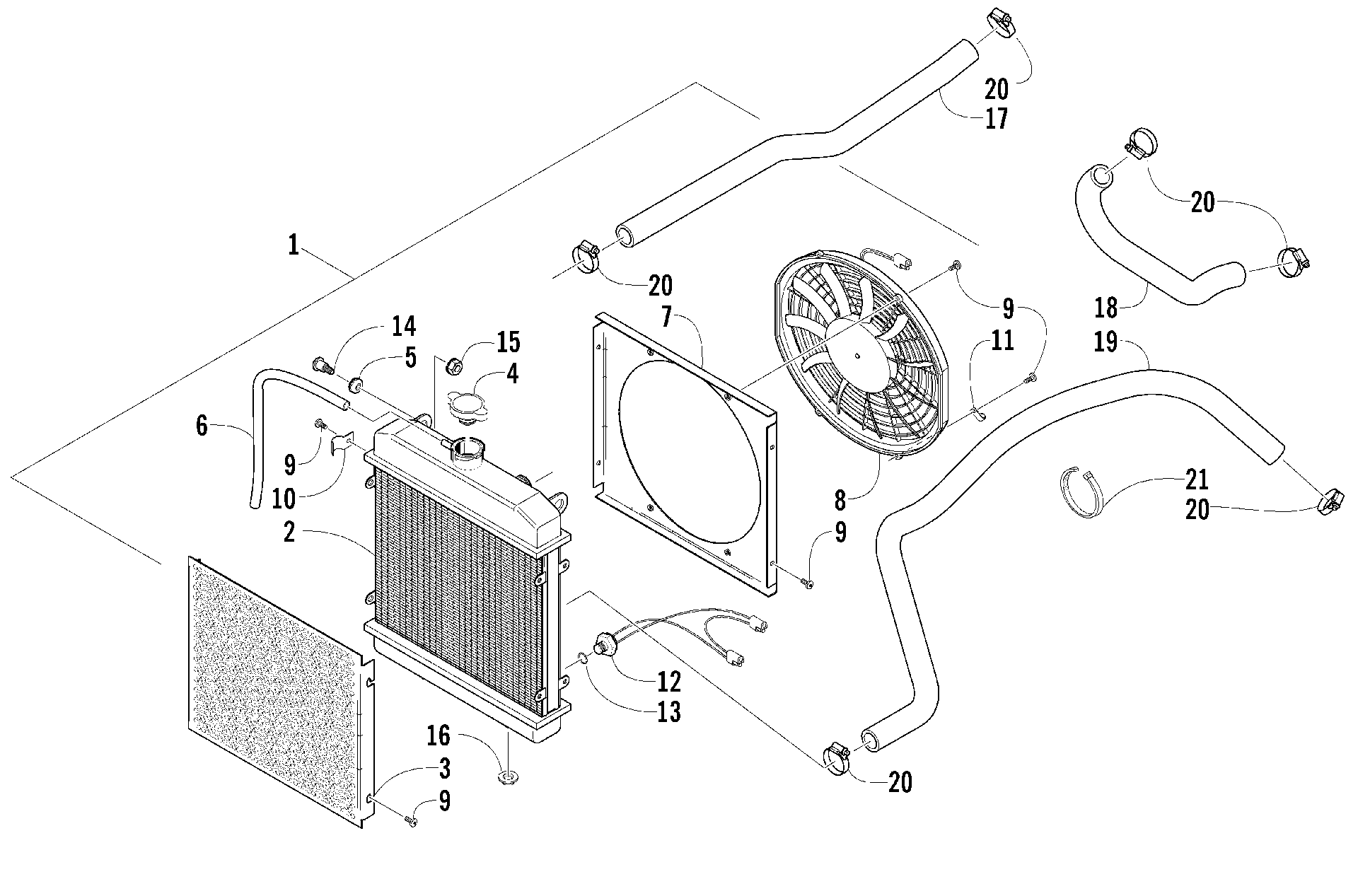

Схема системы охлаждения ASSEMBLY [87356] для ATV 500 AUTOMATIC TRANSMISSION 4X4 TRV GREEN [A2008TBM4BUSG]
Схема
Детали
![Система охлаждения ASSEMBLY [87356]](/upload/schemas/633bf4b4b1c599.45948136.gif)
Номер
Наименование детали
Цена
1
RADIATOR,ASSEMBLY-CARB (inc. 2-13) art. 0413-257
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
SHROUD, FAN art. 0413-046
По запросу
8
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
9
Винт Arctic Cat art. 8475-512
от 160 ₽
10
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
11
Clamp, Cable art. 0123-397
По запросу
12
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
13
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
18
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
19
Патрубок охлаждения art. 0410-041
По запросу
20
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
21
Tie, Cable - Reusable art. 0623-751
По запросу
