модель 2009 года
- Модель 1000
- Код модели THUNDERCAT EFI 4X4 AUTO FIS SE SILVER [A2009IEW4EUSL]

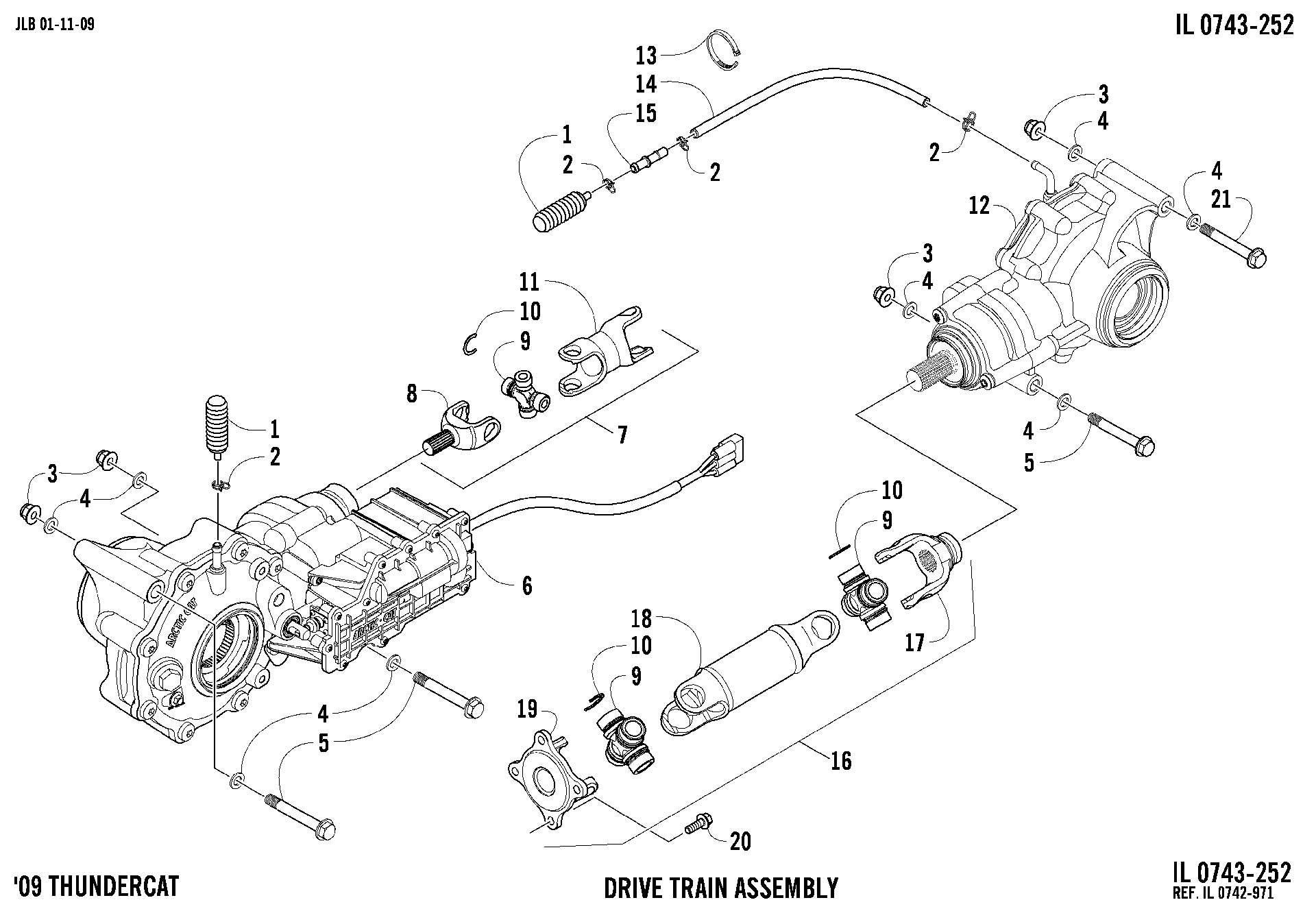

Схема трансмиссии ASSEMBLY [90306] для THUNDERCAT EFI 4X4 AUTO FIS SE SILVER [A2009IEW4EUSL]
Схема
Детали
![Трансмиссия ASSEMBLY [90306]](/upload/schemas/633b208290ea22.96830923.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
GEARCASE,FRONT(3.1-H2 ELEC LOCK) art. 1502-395
По запросу
7
Передний кардан Arctic Cat art. 1502-342
от 19 761 ₽
8
Фланец переднего кардана Arctic Cat art. 1402-701
По запросу
9
Крестовина 25мм Arctic Cat art. 0402-944
от 2 490 ₽
Аналог
4 000 ₽
Требуется 3 шт.
10
Стопор крестовины Arctic Cat art. 0423-395
от 326 ₽
11
Кардан Arctic Cat art. 1502-341
от 14 900 ₽
12
GEARCASE,REAR(3.1-H2-PTL) art. 1502-403
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
15
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
16
Карданный вал art. 1502-098
от 43 691 ₽
Аналог
Задний усиленный кардан Gorilla axle для Arctic Cat 1000
art. GA-A-DRVSHFT
44 570 ₽
Требуется 1 шт.
Подписаться
17
Вилка кардана Arctic Cat art. 1402-567
По запросу
18
DRIVESHAFT,REAR-BLACK art. 1502-099
По запросу
19
Фланец кардана Arctic Cat art. 1402-689
от 7 749 ₽
20
Болт Arctic Cat art. 8408-820
от 110 ₽
21
Болт М10-1,25х125 Arctic Cat art. 0423-830
от 980 ₽
