модель 2009 года
- Модель 550
- Код модели ATV 550 H1 EFI 4X4 AUTOMATIC RED [A2009IBO4EUSR]

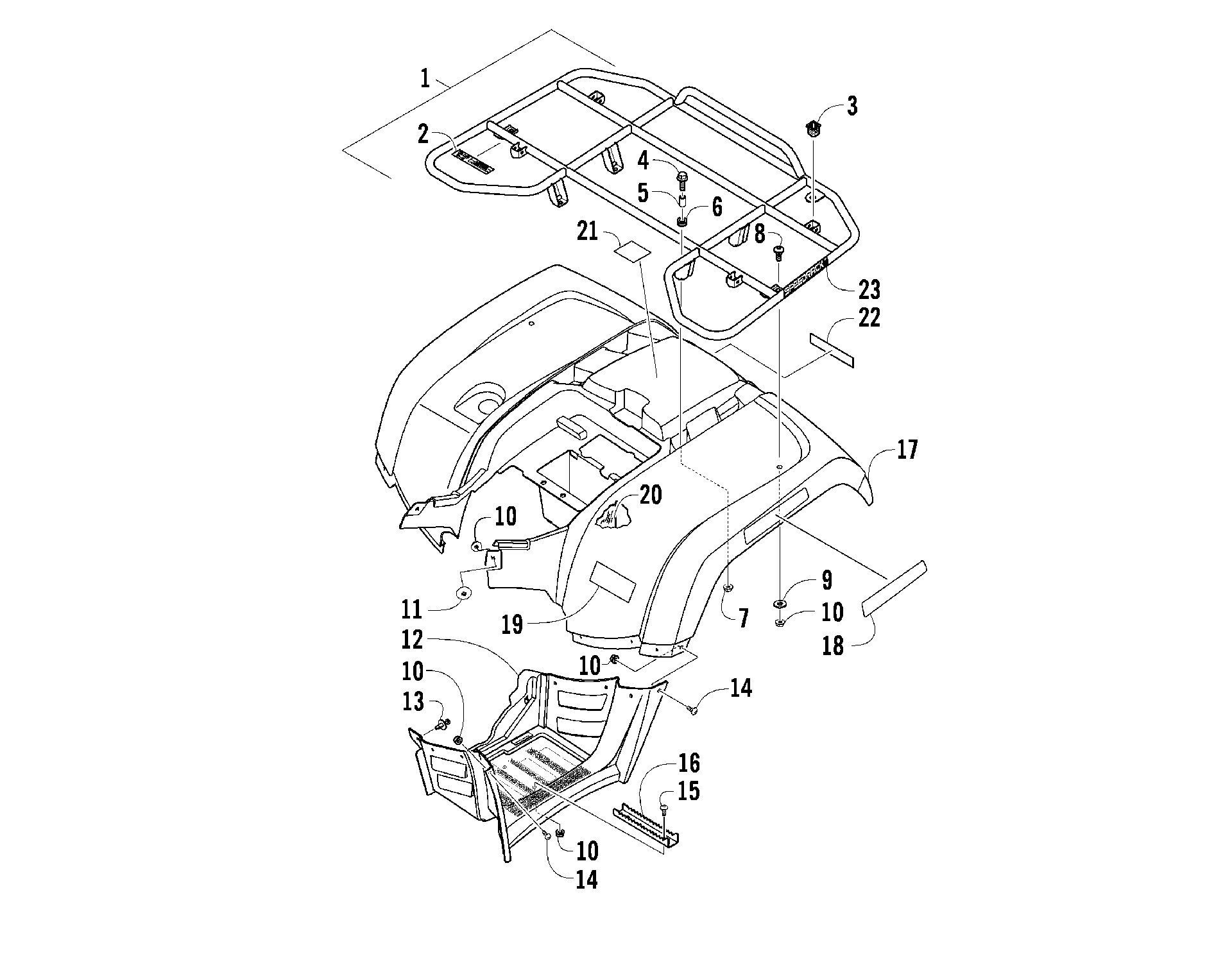

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [89530] для ATV 550 H1 EFI 4X4 AUTOMATIC RED [A2009IBO4EUSR]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [89530]](/upload/schemas/633b236e1a0bb4.31688022.gif)
Номер
Наименование детали
Цена
1
Задний багажник Arctic Cat art. 2506-125
от 19 800 ₽
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
Винт Arctic Cat art. 0423-101
от 263 ₽
12
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
12
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
13
Клипса Arctic Cat art. 0623-362
от 90 ₽
14
Болт Arctic Cat art. 0423-419
По запросу
15
Болт Arctic Cat art. 0423-355
По запросу
16
Подножка черная art. 5506-497
от 1 848 ₽
17
FENDER,REAR - ASSEMBLY (RED) (inc. 18-22) art. 2516-071
По запросу
18
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
18
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
19
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
20
SHIELD,HEAT-BATTERY BOX art. 0470-658
По запросу
21
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
22
Наклейка "Arctic Cat" art. 1411-725
По запросу
23
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
