модель 2009 года
- Модель 700
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC LE BLACK [A2009IBT4EUSQ]

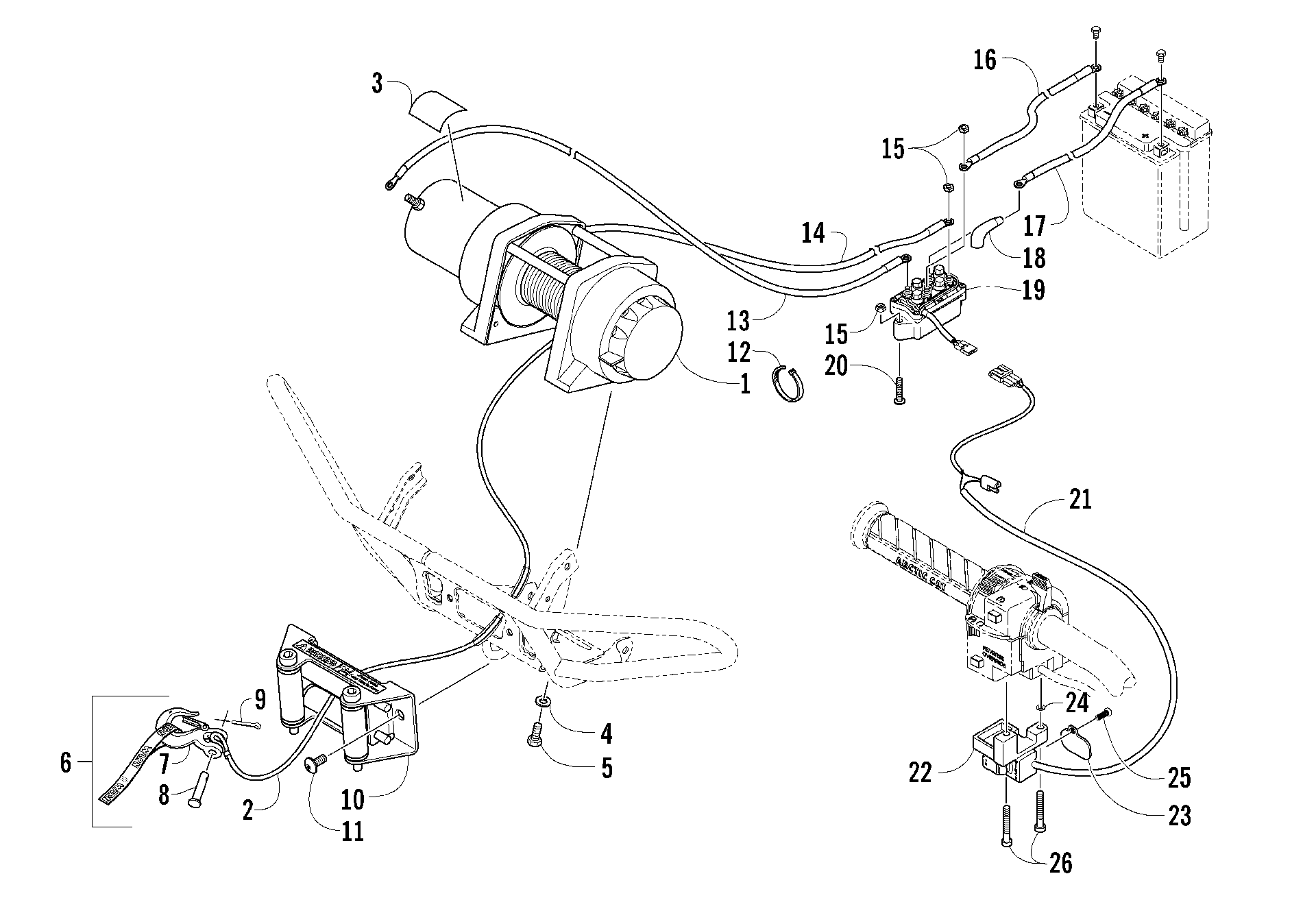

Схема лебёдки ASSEMBLY [89461] для ATV 700 H1 EFI 4X4 AUTOMATIC LE BLACK [A2009IBT4EUSQ]
Схема
Детали
![Лебёдка ASSEMBLY [89461]](/upload/schemas/633b48803ca6b9.69846385.gif)
Номер
Наименование детали
Цена
1
WINCH,ARCTIC/WARN-3.0 (COMPOSITE END) (inc. 2-3) art. 1441-704
По запросу
2
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
3
Decal, Winch art. 1411-826
По запросу
4
Washer, Lock art. 8051-246
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
Hook, Winch - w/Strap - Assembly (inc. 7-9) art. 0441-426
По запросу
7
HOOK,WINCH W/STRAP AND WARNING TAG art. 1441-131
По запросу
8
PIN,CLEVIS art. 1441-130
По запросу
9
COTTER PIN art. 1441-129
По запросу
10
FAIRLEAD,ROLLER-1600 (B) art. 0441-403
По запросу
11
Screw, Machine art. 8468-820
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
CABLE, WINCH-SOLENOID (7" YEL #6) art. 0445-068
По запросу
14
CABLE,WINCH-SOLENOID (10" BLU #6) art. 0445-069
По запросу
15
Nut art. 0623-038
от 110 ₽
16
CABLE,BATTERY-SOLENOID (75" BLK #6) art. 1441-112
По запросу
17
Cable, Solenoid/Battery - Red art. 1441-113
По запросу
18
BOOT, TERMINAL art. 0441-060
По запросу
19
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
20
Screw, Machine art. 8476-625
от 160 ₽
21
Кнопка управления лебедкой Arctic Cat art. 0409-087
По запросу
22
HOLDER, SWITCH-WINCH (500 A) art. 0409-034
По запросу
23
COVER,WINCH SWITCH-BLACK art. 5506-053
По запросу
24
WASHER,FLAT-Z&B (11MM ODX 5.5MM IDX 1.8) art. 0423-593
По запросу
25
SCREW, COVER-WINCH SWITCH art. 0423-382
По запросу
26
SCREW,MACH-PHTRH M5-.8X60 Z&BLK art. 8464-560
По запросу
