модель 2009 года
- Модель 700
- Код модели ATV 700 LE EFT BLACK [A2009IBT4EETQ]

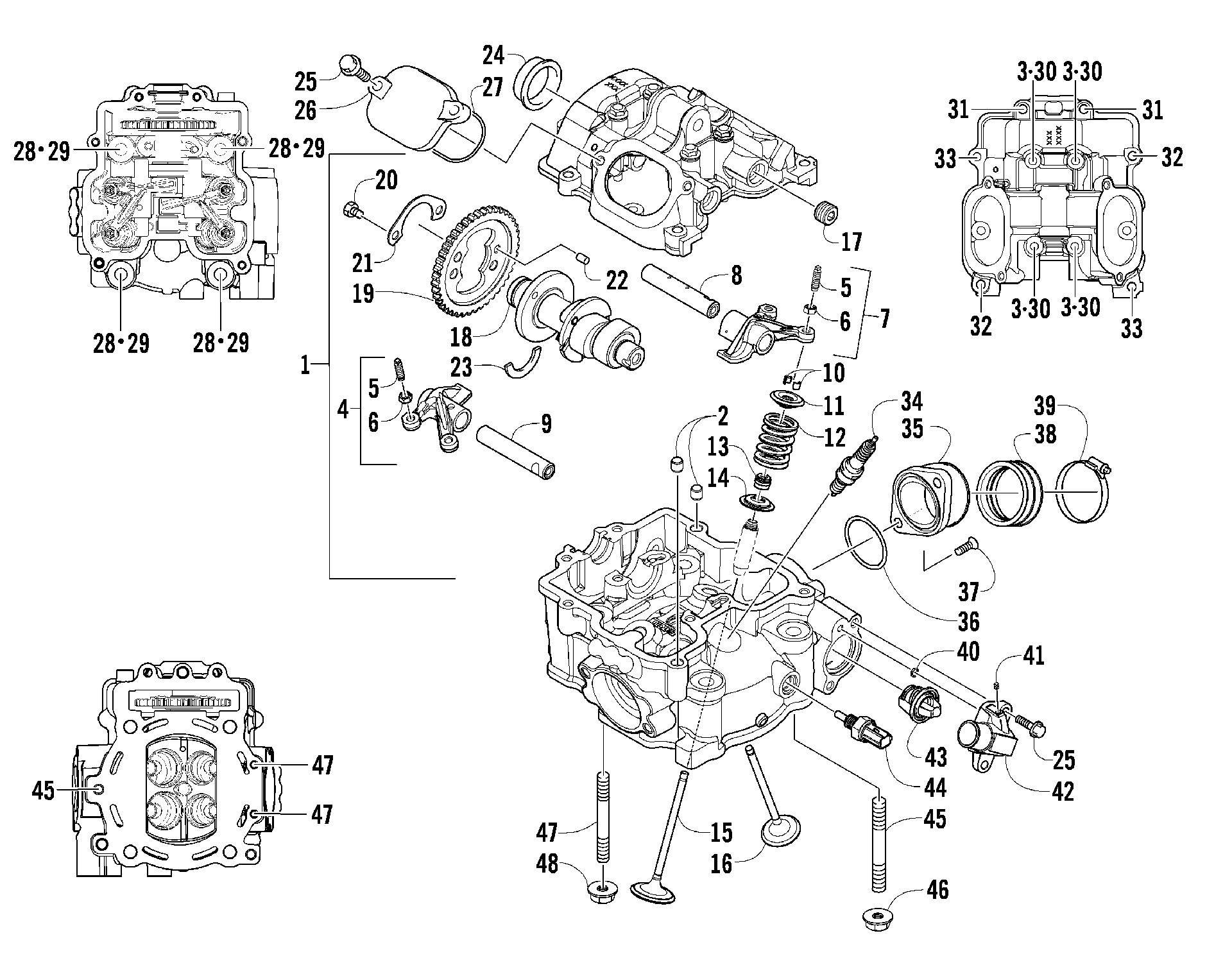

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [92283] для ATV 700 LE EFT BLACK [A2009IBT4EETQ]
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [92283]](/upload/schemas/633b2074000247.51733609.gif)
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat 700 art. 0808-226
По запросу
2
Втулка Arctic Cat art. 0829-062
По запросу
3
SCREW,CAP HFH M6 x 1 x 55 art. 0826-001
По запросу
4
Рокер выпускного клапана art. 0809-319
от 15 593 ₽
5
SCREW,LASH ADJUSTMENT art. 0809-240
По запросу
6
NUT,HEX M5X0.5 art. 0827-059
По запросу
7
Рокер впускной art. 0809-318
от 22 565 ₽
8
Вал рокера Arctic Cat art. 0809-241
от 2 100 ₽
9
Вал рокера Arctic Cat art. 0809-242
от 2 100 ₽
10
Сухарь клапана Arctic Cat art. 0809-233
По запросу
11
Седло пружины клапана Arctic Cat art. 0809-232
от 1 439 ₽
12
Пружина клапана Arctic Cat art. 0809-231
от 690 ₽
13
Маслосъемный колпачок Arctic Cat art. 0830-186
от 1 187 ₽
14
Седло клапана art. 0809-230
от 368 ₽
15
Клапан впускной Arctic Cat art. 0809-228
от 3 369 ₽
16
Клапан выпускной 27,9мм art. 0809-229
от 6 195 ₽
17
PLUG,TAPERED-M14X1.5 art. 0831-066
По запросу
18
Распредвал Arctic Cat art. 0809-357
По запросу
19
Звезда распредвала Arctic Cat art. 0809-212
от 2 200 ₽
20
Болт art. 0826-034
от 110 ₽
21
Шайба Arctic Cat art. 0828-004
от 210 ₽
22
Шплинт распредвала Arctic Cat art. 0829-049
По запросу
23
Пластина Arctic Cat art. 0809-003
от 1 439 ₽
24
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
25
Винт art. 0826-007
По запросу
26
Крышка art. 0808-003
По запросу
27
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
28
BOLT,HFH M10 X 1.25 - 195 (head bolt)(replaces 0808-037) art. 0808-259
По запросу
29
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
30
SEAL,FASTENER art. 0830-107
от 420 ₽
31
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
32
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
33
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
34
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
35
Патрубок впуска Arctic Cat art. 0470-668
от 3 900 ₽
36
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
37
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
38
Впускной патрубок Arctic Cat art. 0437-069
По запросу
39
Clamp art. 0423-066
По запросу
40
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
41
PLUG,CV,DIA 4MM art. 0830-169
По запросу
42
Крышка термостата Arctic Cat art. 0808-113
от 2 890 ₽
43
Термостат Arctic Cat art. 0808-078
от 2 961 ₽
44
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
45
Шпилька ГБЦ Arctic Cat art. 0827-031
от 790 ₽
46
NUT,HEX-FLG M8X1.25 CL8 RIE SIL art. 8424-804
По запросу
47
Шпилька ГБЦ Arctic Cat art. 0827-054
от 890 ₽
48
Nut art. 8424-604
По запросу
