модель 2009 года
- Модель TRV 400
- Код модели ATV 400 TRV RED [A2009TBG4BUSR]

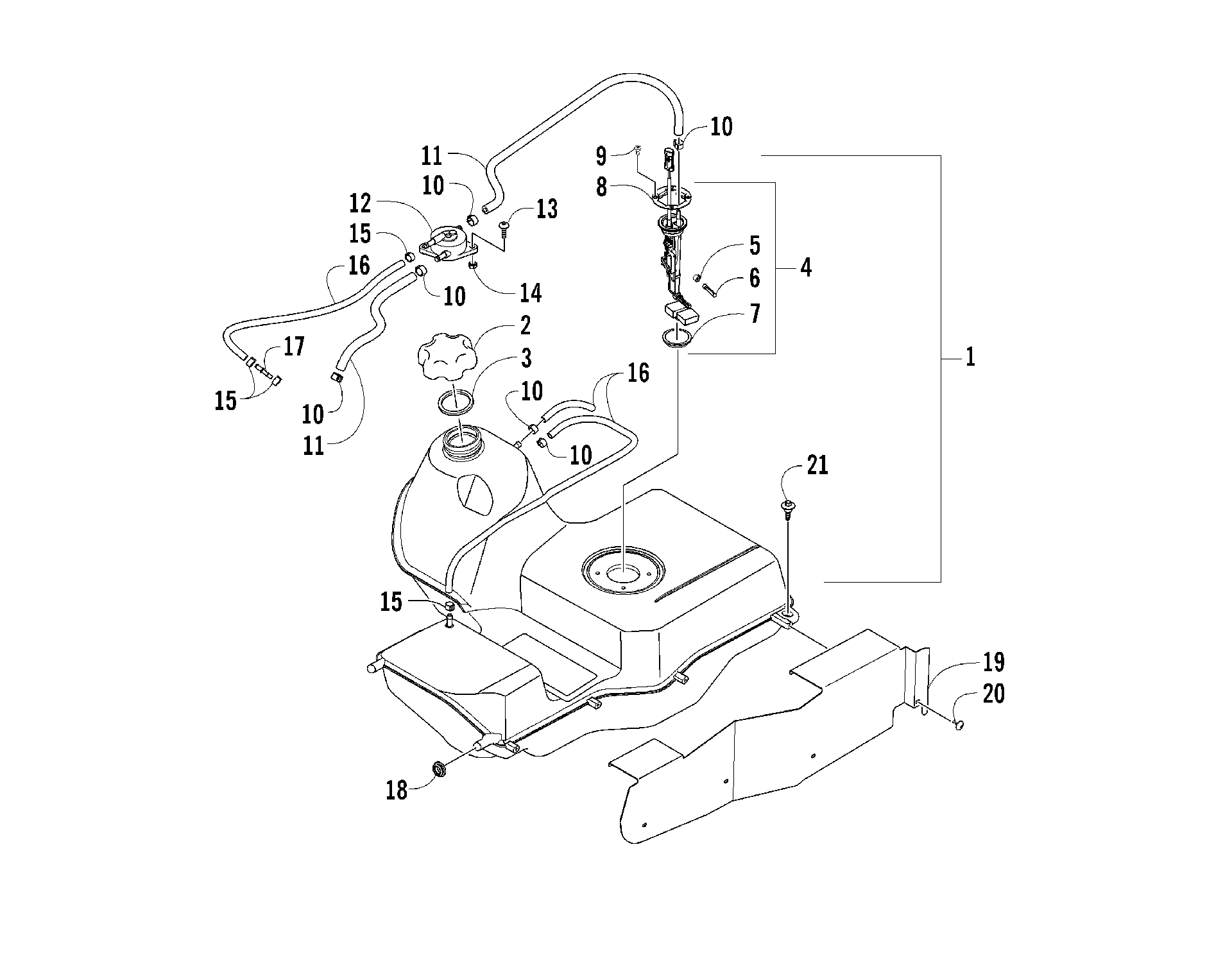

Схема топливный бака ASSEMBLY [90791] для ATV 400 TRV RED [A2009TBG4BUSR]
Схема
Детали
![топливный бак ASSEMBLY [90791]](/upload/schemas/633b30c63b35c7.28970302.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-9) art. 0570-261
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
SENDER,FUEL LEVEL-KIT (inc. 5-7) art. 0570-253
По запросу
5
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
6
FILTER, FUEL art. 0470-475
По запросу
7
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
8
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
9
Screw, Self-Tapping art. 1623-158
По запросу
10
Clamp, Hose art. 0423-688
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
13
Болт Arctic Cat art. 8476-620
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Clamp, Hose art. 0423-689
По запросу
16
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
17
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
18
GROMMET, FUEL TANK art. 0423-460
По запросу
19
SHIELD,FUEL TANK art. 0470-715
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Screw, Fuel Tank art. 0423-732
По запросу
