модель 2009 года
- Модель TRV 550
- Код модели ATV 550 TRV LE BLACK [A2009TBO4EUSQ]

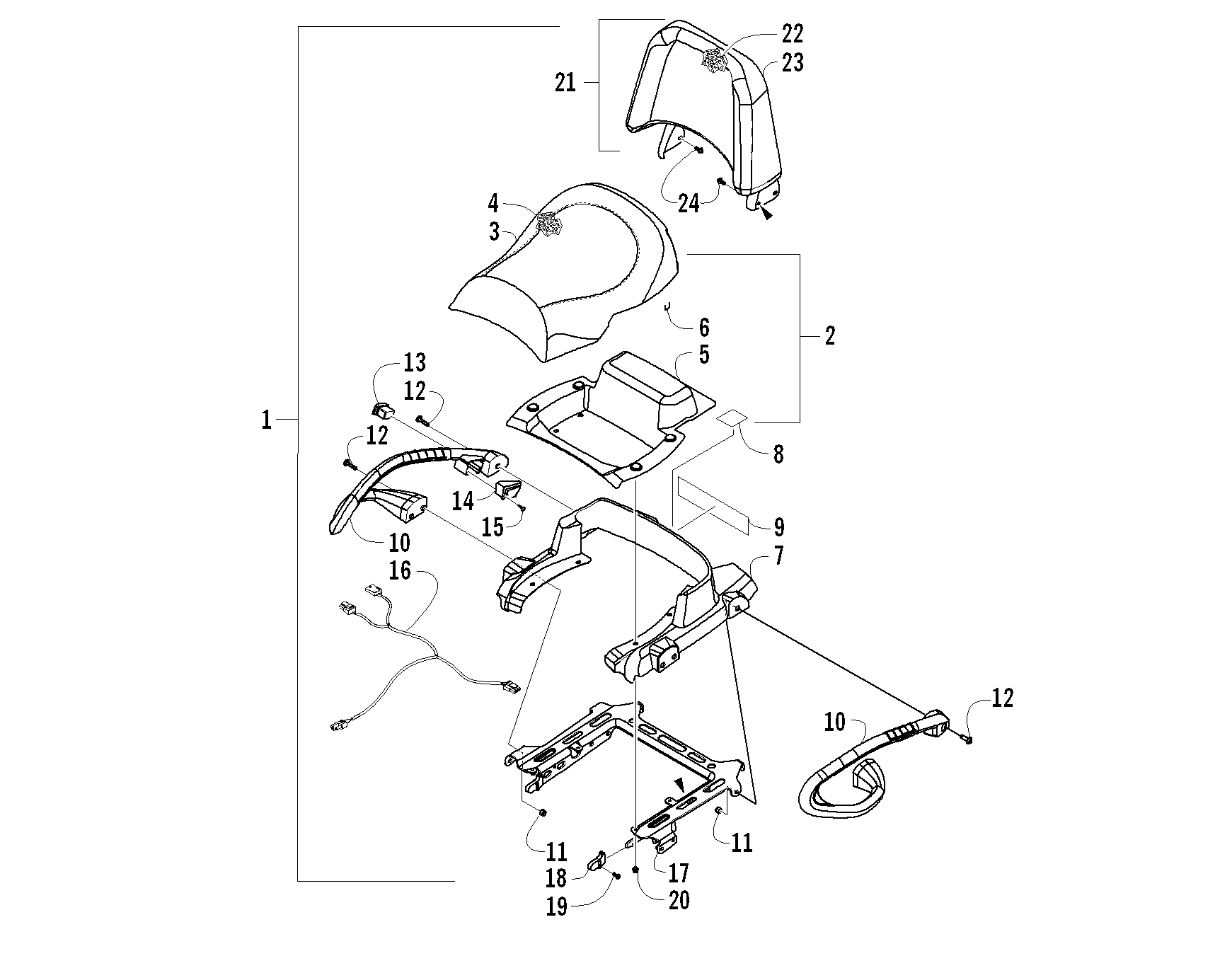

Схема pASSENGER сиденье и BACKREST узел [90381] для ATV 550 TRV LE BLACK [A2009TBO4EUSQ]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [90381]](/upload/schemas/633b3bb5f08a88.86542027.gif)
Номер
Наименование детали
Цена
1
SEAT,AUX-ASSY (NB HEATED HG) (inc. 2-20) art. 2506-938
По запросу
2
SEAT, AUX-SUB ASSY (inc. 3-6) art. 2506-940
По запросу
3
COVER,SEAT-PASSENGER (LOWPRO) art. 2506-944
По запросу
4
FOAM,SEAT-PASSENGER (LOWPRO) art. 2506-942
По запросу
5
BASE,SEAT-INNER art. 2406-110
По запросу
6
Staple art. 0624-263
По запросу
7
BASE,SEAT-FASCIA art. 2406-044
По запросу
8
DECAL,WARNING SEAT-PASSENGER art. 1411-251
По запросу
9
Decal - "Arctic Cat" - White art. 0411-814
По запросу
10
HANDHOLD,RH-HEATED art. 2406-744
По запросу
10
HANDHOLD,LH-HEATED art. 2406-745
По запросу
11
Nut, Hex art. 8432-802
По запросу
12
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
13
SWITCH,WARMER-PASSENGER (09 CRUISER) art. 0409-126
По запросу
14
COVER,SWITCH-HANDHOLD (TRV) art. 2416-042
По запросу
15
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
16
HARNESS,WARMER-SEAT BASE (09 CRUISER) art. 0486-318
По запросу
17
BRACKET,SEAT SUPPORT-ASSEMBLY art. 2516-040
По запросу
18
END CAP,SEAT SUPPORT art. 2406-895
По запросу
19
Винт Arctic Cat art. 0423-538
от 110 ₽
20
Гайка Arctic Cat art. 8427-602
от 116 ₽
21
Спинка сиденья Arctic Cat art. 2516-020
По запросу
22
FOAM,BACKREST art. 2516-018
По запросу
23
COVER,BACKREST art. 2516-141
По запросу
24
Болт Arctic Cat art. 8408-816
от 110 ₽
