модель 2009 года
- Модель TRV 650
- Код модели ATV 650 TBX GREEN [A2009BBS4BUSG]

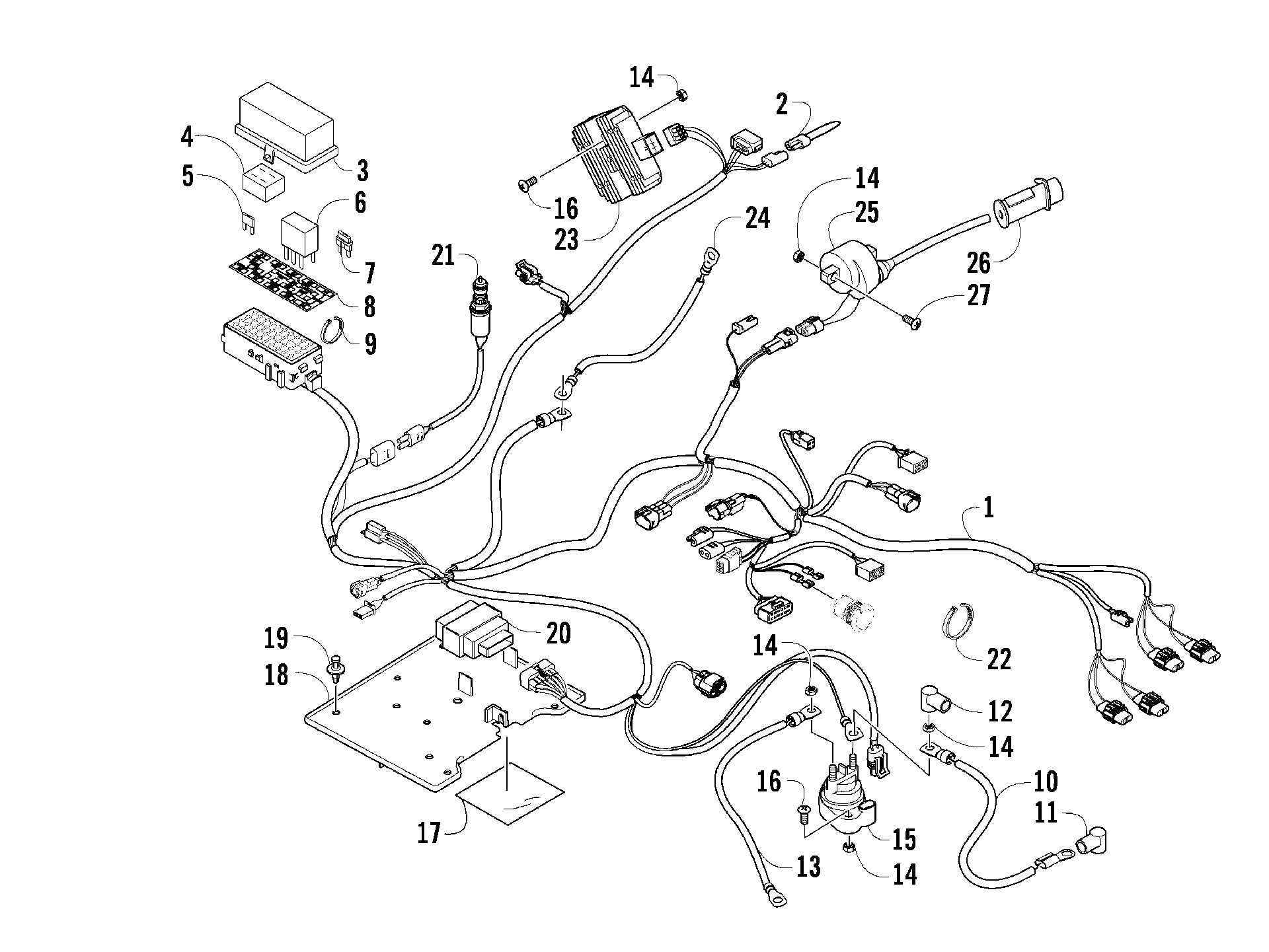

Схема жгута проводов ASSEMBLY [90991] для ATV 650 TBX GREEN [A2009BBS4BUSG]
Схема
Детали
![Жгут проводов ASSEMBLY [90991]](/upload/schemas/633c1bd9251b46.51530249.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (09 650-H1 TBX) (inc. 2-8) art. 0486-333
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (09 400 TRV) art. 1411-963
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
CABLE,SOLENOID-STARTER (19" RED #6) (inc. 11) art. 0445-064
от 2 000 ₽
11
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
12
Boot, Terminal art. 0645-327
от 210 ₽
13
CABLE,BATTERY-SOLENOID (8.5" RED #6) art. 0445-062
от 600 ₽
14
Nut art. 0623-038
от 110 ₽
15
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
16
Screw, Machine art. 8476-625
от 160 ₽
17
SHIELD,HEAT (PSA) art. 0412-291
По запросу
18
TRAY,ELECTRICAL (BOOT CDI) art. 1406-787
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
CDI UNIT,RL (07 650-H1 FIS) art. 0824-038
По запросу
21
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
22
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
23
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
24
CABLE,BATTERY-ENGINE (27" BLK #6) art. 0445-063
По запросу
25
Катушка зажигания Arctic Cat art. 0824-036
от 19 900 ₽
26
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
27
Болт Arctic Cat art. 8476-620
По запросу
