модель 2010 года
- Модель 1000
- Код модели ATV THUNDERCAT EFI 4X4 METALLIC CAT GREEN [A2010IEW4EUSM]

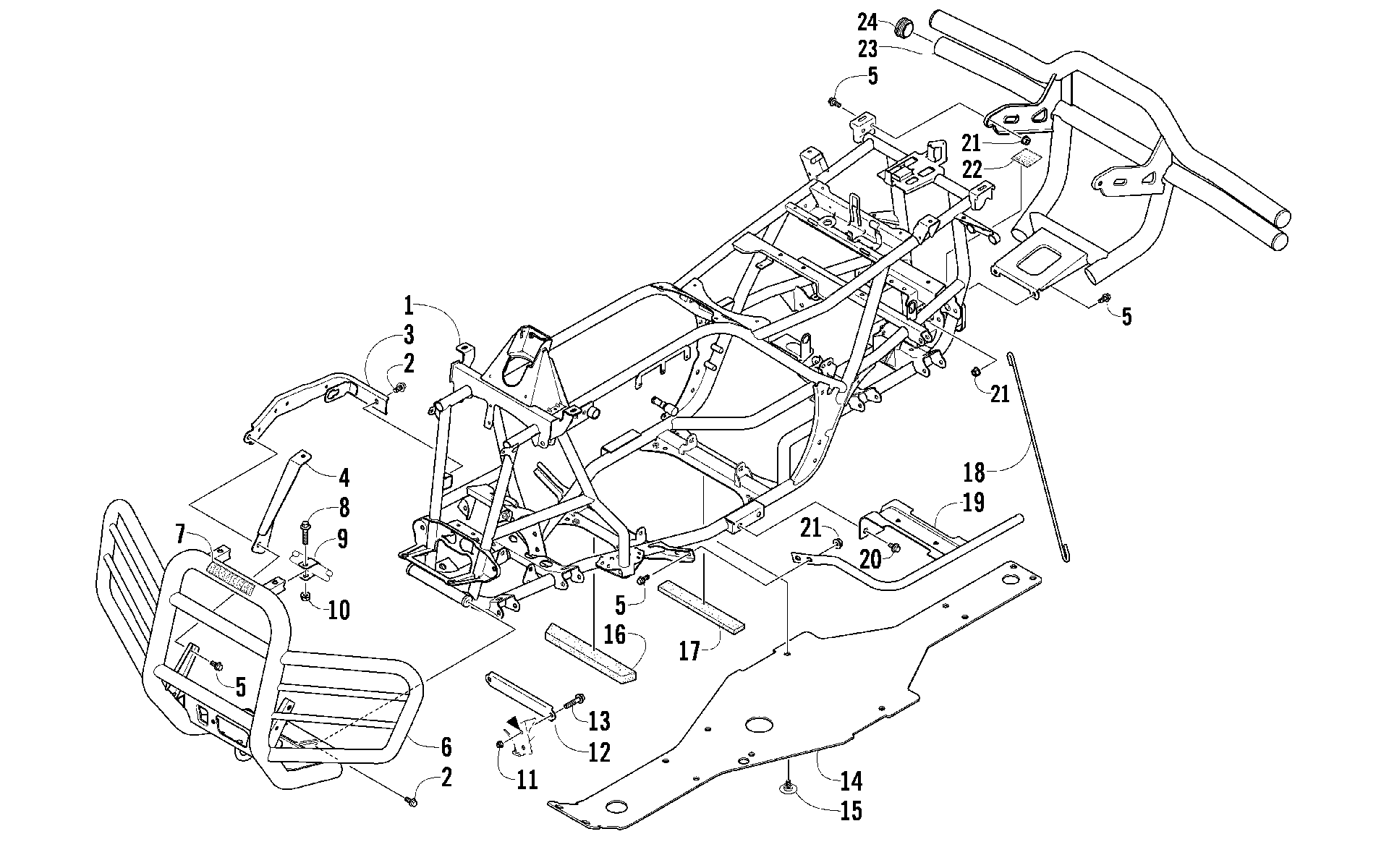

Схема рамы AND RELATED PARTS [92076] для ATV THUNDERCAT EFI 4X4 METALLIC CAT GREEN [A2010IEW4EUSM]
Схема
Детали
![Рама AND RELATED PARTS [92076]](/upload/schemas/633b144ce9e5d5.13594866.gif)
Номер
Наименование детали
Цена
1
FRAME,PAINTED BLACK (H2) art. 2506-094
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
3
Channel, Bumper Mounting - Right art. 2506-813
По запросу
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 2506-639
По запросу
7
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
8
Screw, Cap art. 8410-835
По запросу
9
Strap, Bumper Support - Black art. 2506-641
По запросу
10
Nut, Hex art. 8424-805
По запросу
11
Гайка Arctic Cat art. 0423-744
от 263 ₽
12
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
13
Screw, Cap art. 8409-025
По запросу
14
PANEL,BELLY art. 2406-648
По запросу
15
Винт Arctic Cat art. 0423-101
от 263 ₽
16
FOAM,FRAME art. 2506-701
По запросу
17
PAD,BATTERY-TOP RR art. 0406-289
По запросу
18
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
19
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
19
FOOTREST,RH-BLACK (H2) art. 2506-449
По запросу
20
Болт Arctic Cat art. 8409-016
от 221 ₽
21
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
22
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
23
BUMPER,REAR-ASSY (H2) (inc. 24) art. 0541-607
По запросу
24
Крышка Arctic Cat art. 0406-130
По запросу
