модель 2010 года
- Модель 450
- Код модели ATV 450 EFI GREEN [A2010ICK4CUSG]

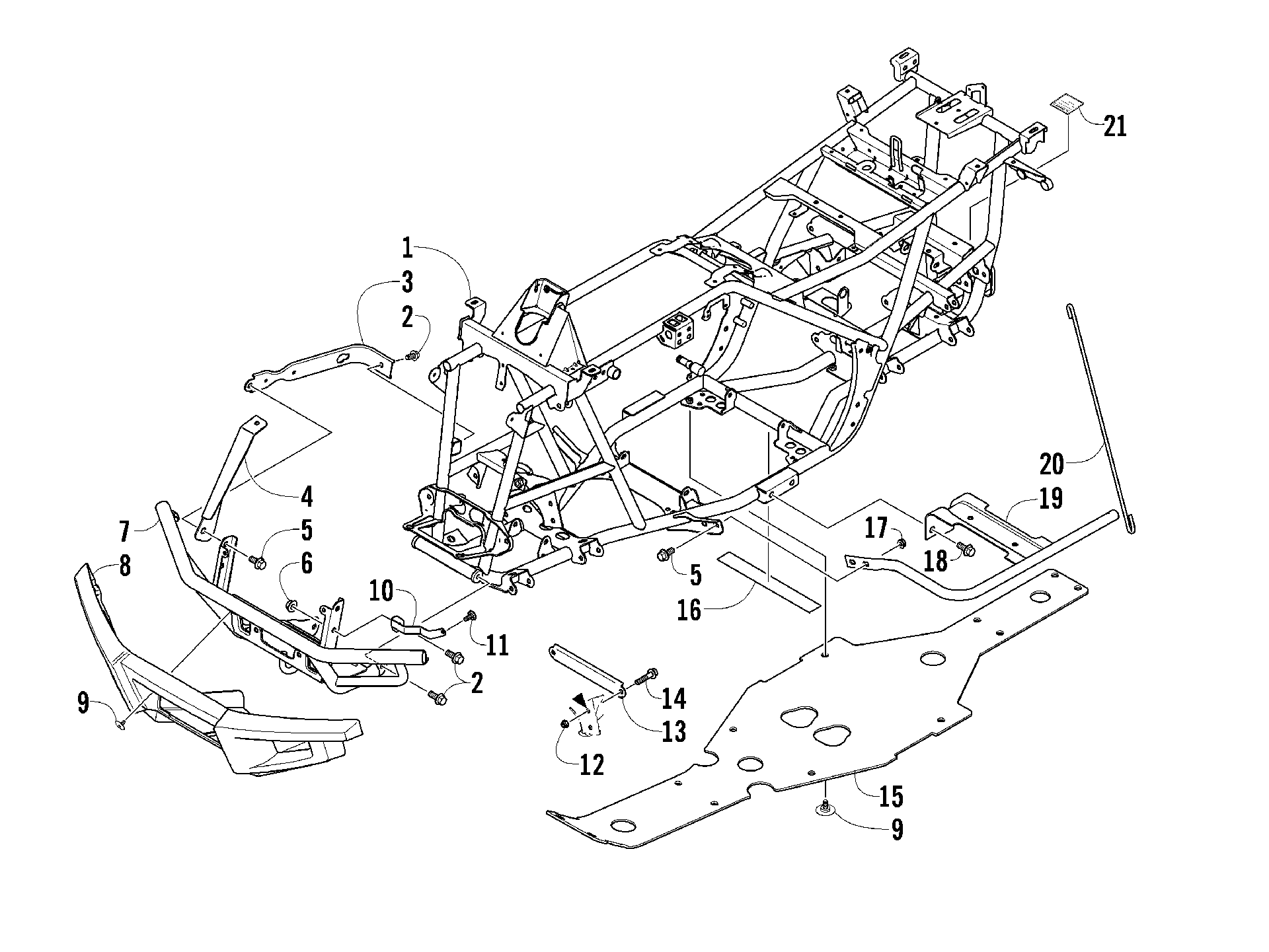

Схема рамы AND RELATED PARTS [92111] для ATV 450 EFI GREEN [A2010ICK4CUSG]
Схема
Детали
![Рама AND RELATED PARTS [92111]](/upload/schemas/633b0db779e927.26653743.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK(450/650/700) art. 2506-541
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
4
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Nut, Lock art. 8424-002
По запросу
7
BUMPER,FRONT-BLACK art. 1506-684
По запросу
8
FASCIA,BUMPER-FRONT art. 1406-868
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
BRACKET,FENDER SUPPORT-RH-BLACK art. 2516-594
По запросу
10
BRACKET,FENDER SUPPORT-LH-BLACK art. 2516-595
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Гайка Arctic Cat art. 0423-744
от 263 ₽
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Screw, Cap art. 8409-025
По запросу
15
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
16
PAD,BATTERY-TOP RR art. 0406-289
По запросу
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
Болт Arctic Cat art. 8409-016
от 221 ₽
19
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
19
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
20
ROD,SUPPORT-BLACK art. 2506-426
По запросу
21
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
