модель 2010 года
- Модель 650 H1
- Код модели ATV 650 4X4 AUTOMATIC BLACK [A2010ICS4BUSP]

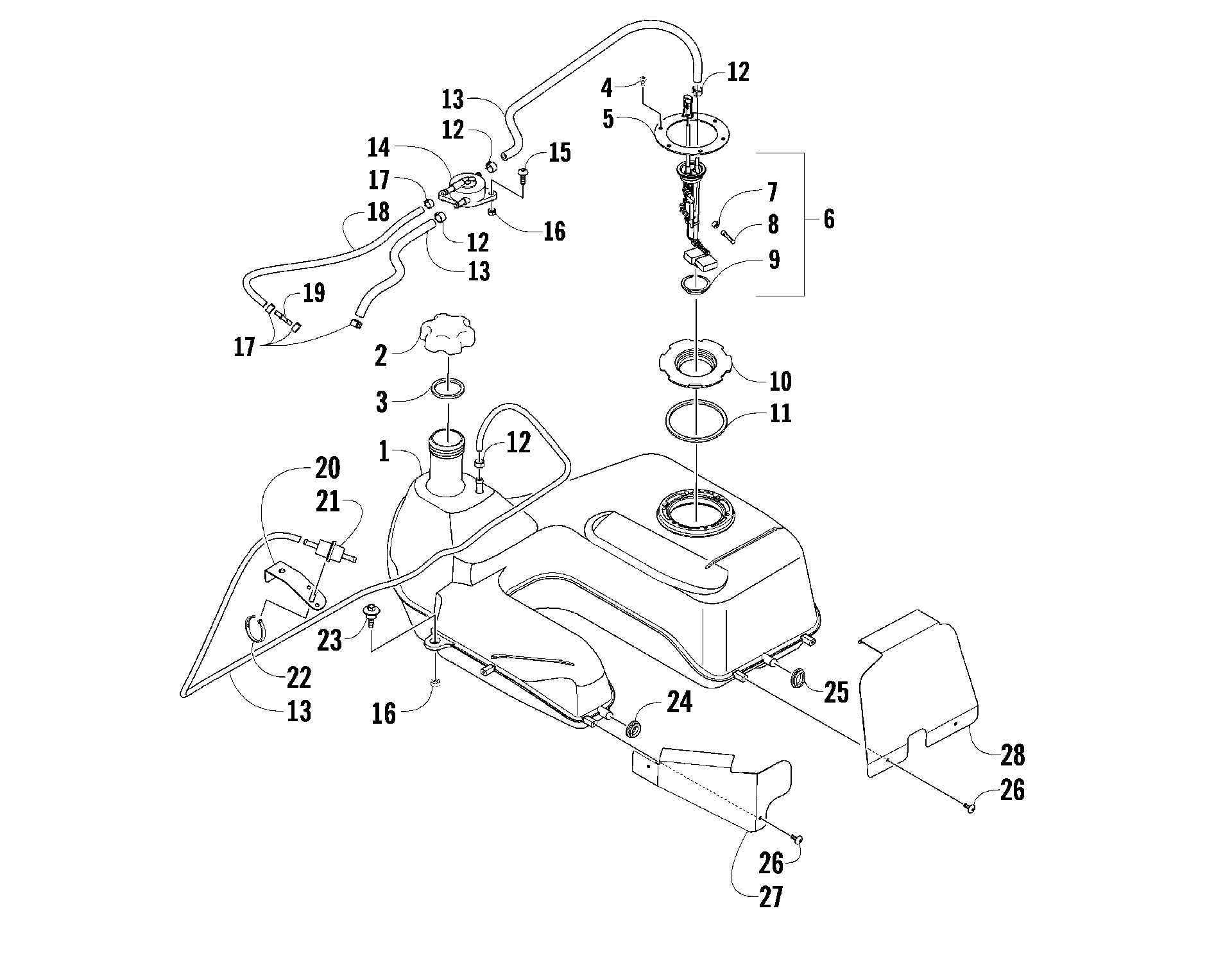

Схема топливный бака ASSEMBLY [92113] для ATV 650 4X4 AUTOMATIC BLACK [A2010ICS4BUSP]
Схема
Детали
![топливный бак ASSEMBLY [92113]](/upload/schemas/633b1de93ecde3.67932510.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (inc. 2-11) art. 0570-286
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining art. 0470-848
По запросу
6
SENDER,FUEL LEVEL-KIT (inc. 7-9) art. 0570-251
По запросу
7
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
8
FILTER, FUEL art. 0470-475
По запросу
9
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
10
ADAPTER,LSA-MTG art. 0470-847
По запросу
11
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
12
Clamp, Hose art. 0423-688
По запросу
13
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
14
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
Nut art. 0623-038
от 110 ₽
17
Clamp, Hose art. 0423-689
По запросу
18
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
19
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
20
BRACKET,FUEL FILTER art. 0470-827
По запросу
21
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
22
Зажим Arctic Cat art. 0123-788
По запросу
23
Screw, Fuel Tank art. 0423-732
По запросу
24
GROMMET, FUEL TANK art. 0423-460
По запросу
25
GROMMET, FUEL TANK art. 0423-806
По запросу
26
Винт Arctic Cat art. 2623-164
от 368 ₽
27
Термозащитная плаcтина бензобака Arctic Cat art. 0470-709
По запросу
28
Термозащитная пластина задней части бензобака Arctic Cat art. 0470-710
По запросу
