модель 2010 года
- Модель 650 MudPro
- Код модели ATV 650 4X4 AUTOMATIC MUD PRO CAT GREEN [A2010IFS4BUSZ]

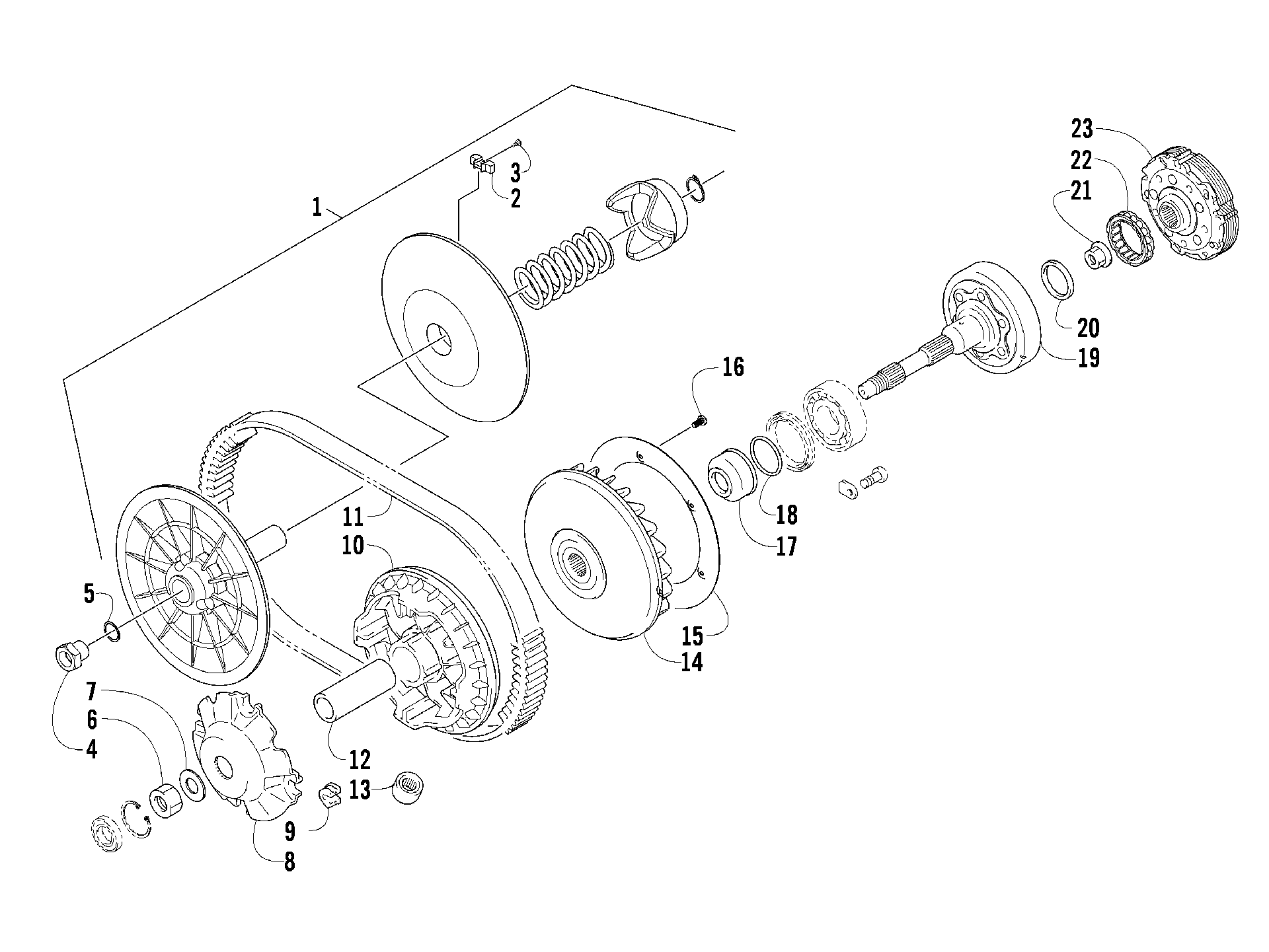

Схема трансмиссии ASSEMBLY [92428] для ATV 650 4X4 AUTOMATIC MUD PRO CAT GREEN [A2010IFS4BUSZ]
Схема
Детали
![Трансмиссия ASSEMBLY [92428]](/upload/schemas/633b36eba14cb6.44518324.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-347
от 79 900 ₽
2
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
5
Шайба регулировочная 25 x 30 x 0.90 мм Arctic Cat art. 0828-076
По запросу
6
Гайка вариатора Arctic Cat art. 0827-010
По запросу
7
Шайба Arctic Cat art. 0828-106
от 473 ₽
8
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
9
Слайдер вариатора art. 0823-277
от 490 ₽
10
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
11
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
12
SPACER,MOVABLE DRIVE SHEAVE art. 0823-175
По запросу
13
Грузик вариатора 28гр. Arctic Cat art. 0823-295
По запросу
14
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
15
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
16
Болт Arctic Cat art. 0623-914
По запросу
17
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
18
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
19
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
20
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
21
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
22
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
23
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
