модель 2010 года
- Модель 700
- Код модели ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2010IBT4EUSR]

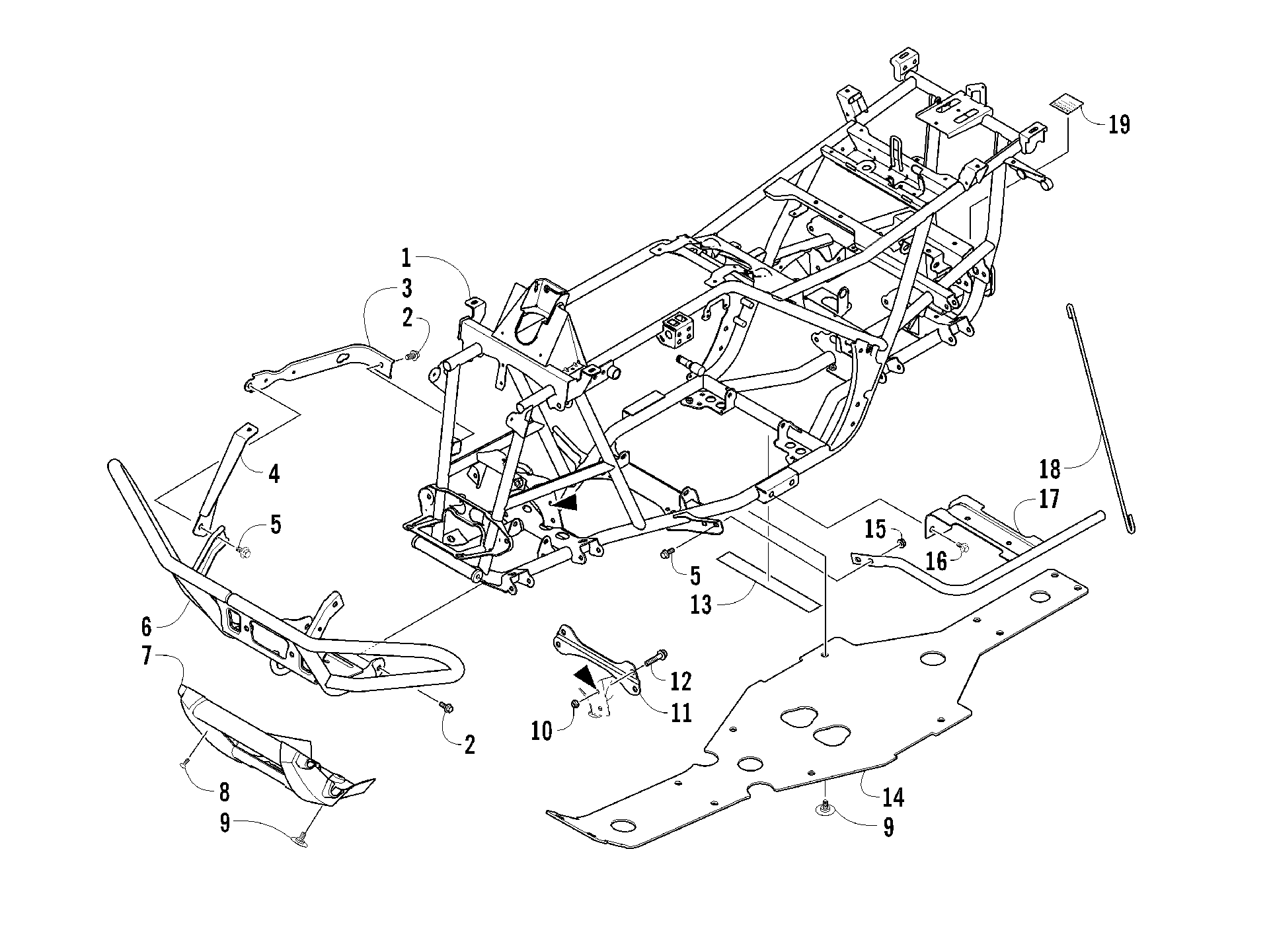

Схема рамы AND RELATED PARTS [93392] для ATV 700 H1 EFI 4X4 AUTOMATIC RED [A2010IBT4EUSR]
Схема
Детали
![Рама AND RELATED PARTS [93392]](/upload/schemas/633b15b881a353.54265153.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK(450/650/700) art. 2506-541
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
4
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
7
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
8
Болт Arctic Cat art. 0423-419
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Гайка Arctic Cat art. 0423-744
от 263 ₽
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
PAD,BATTERY-TOP RR art. 0406-289
По запросу
14
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
Болт Arctic Cat art. 8409-016
от 221 ₽
17
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
17
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
18
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
19
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
