модель 2010 года
- Модель TRV 1000
- Код модели TRV METALLIC BLACK [A2010TBW4EUSO]

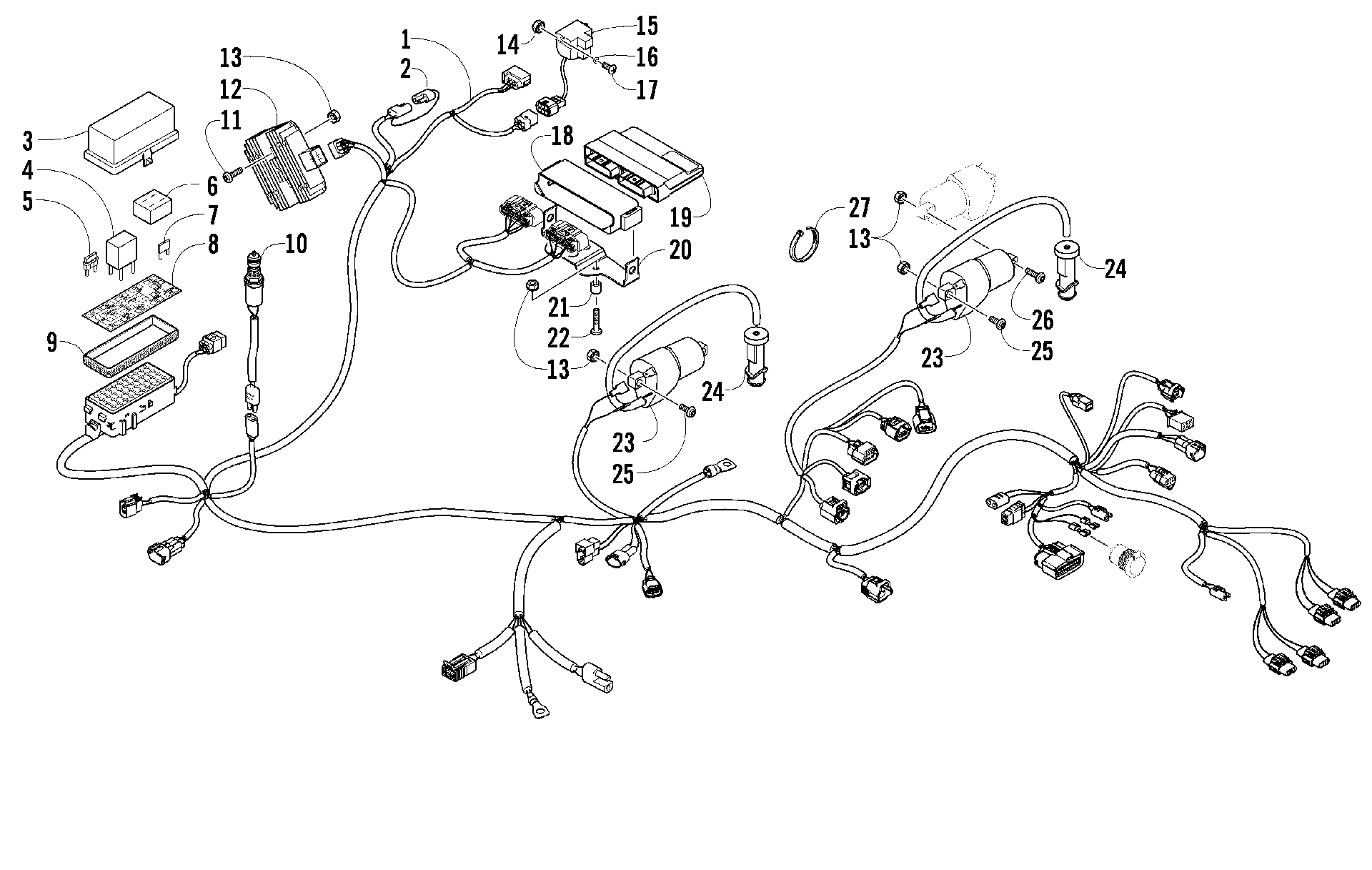

Схема жгута проводов ASSEMBLY [92336] для TRV METALLIC BLACK [A2010TBW4EUSO]
Схема
Детали
![Жгут проводов ASSEMBLY [92336]](/upload/schemas/633b3f2e2ad105.25488508.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (2010 H2-K TRV) (inc. 2-9) art. 0486-339
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,POWER DISTRIBUTION MODULE art. 2411-080
По запросу
9
Seal art. 0430-086
По запросу
10
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
11
Screw, Machine art. 8476-625
от 160 ₽
12
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
13
Nut art. 0623-038
от 110 ₽
14
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
15
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
16
Washer art. 0123-802
от 110 ₽
17
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
18
CUSHION,CASE-ECU art. 0430-059
По запросу
19
ECU,EFI-PROGRAMMED (GEAR REDUCED STARTER art. 0530-034
По запросу
20
BRACKET,ECU art. 2406-728
По запросу
21
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
22
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
23
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 2 шт.
Подписаться
24
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
25
Болт Arctic Cat art. 8476-620
По запросу
26
Screw, Machine art. 8476-630
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
27
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
