модель 2010 года
- Модель TRV 400
- Код модели ATV 400 TRV BLACK [A2010TBG4BUSP]

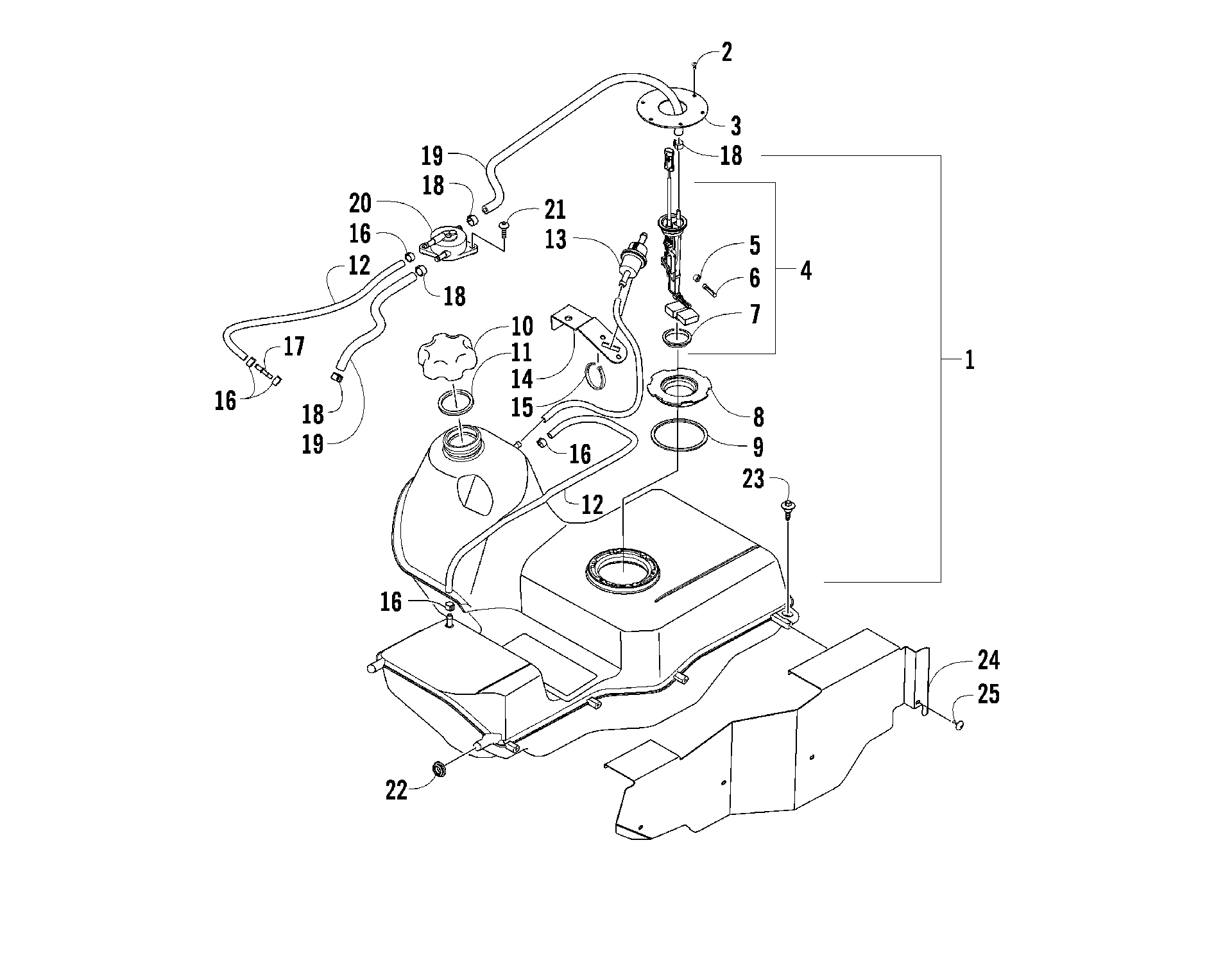

Схема топливный бака ASSEMBLY [92393] для ATV 400 TRV BLACK [A2010TBG4BUSP]
Схема
Детали
![топливный бак ASSEMBLY [92393]](/upload/schemas/633b246a60aa80.83241007.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (CARB) (inc. 2-11) art. 0570-287
По запросу
2
Screw, Self-Tapping art. 0423-898
По запросу
3
Plate, Retaining art. 0470-848
По запросу
4
SENDER,FUEL LEVEL-KIT (inc. 5-7) art. 0570-253
По запросу
5
CLAMP,HOSE-.31 DIA art. 0423-603
По запросу
6
FILTER, FUEL art. 0470-475
По запросу
7
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
8
ADAPTER,LSA-MTG art. 0470-847
По запросу
9
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
10
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
11
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
12
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
13
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
14
BRACKET, FUEL FILTER art. 0470-794
По запросу
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Clamp, Hose art. 0423-688
По запросу
17
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
18
Clamp, Hose art. 0423-689
По запросу
19
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
20
Топливный насос Arctic Cat art. 0470-758
от 7 298 ₽
21
Болт Arctic Cat art. 8476-620
По запросу
22
GROMMET, FUEL TANK art. 0423-460
По запросу
23
Screw, Fuel Tank art. 0423-732
По запросу
24
Термозащитный экран топливного бака Arctic Cat art. 0470-822
от 4 960 ₽
25
Винт Arctic Cat art. 2623-164
от 368 ₽
