модель 2010 года
- Модель TRV 700
- Код модели ATV 700 H1 EFI 4X4 TBX BLACK [A2010BBT4EUSP]

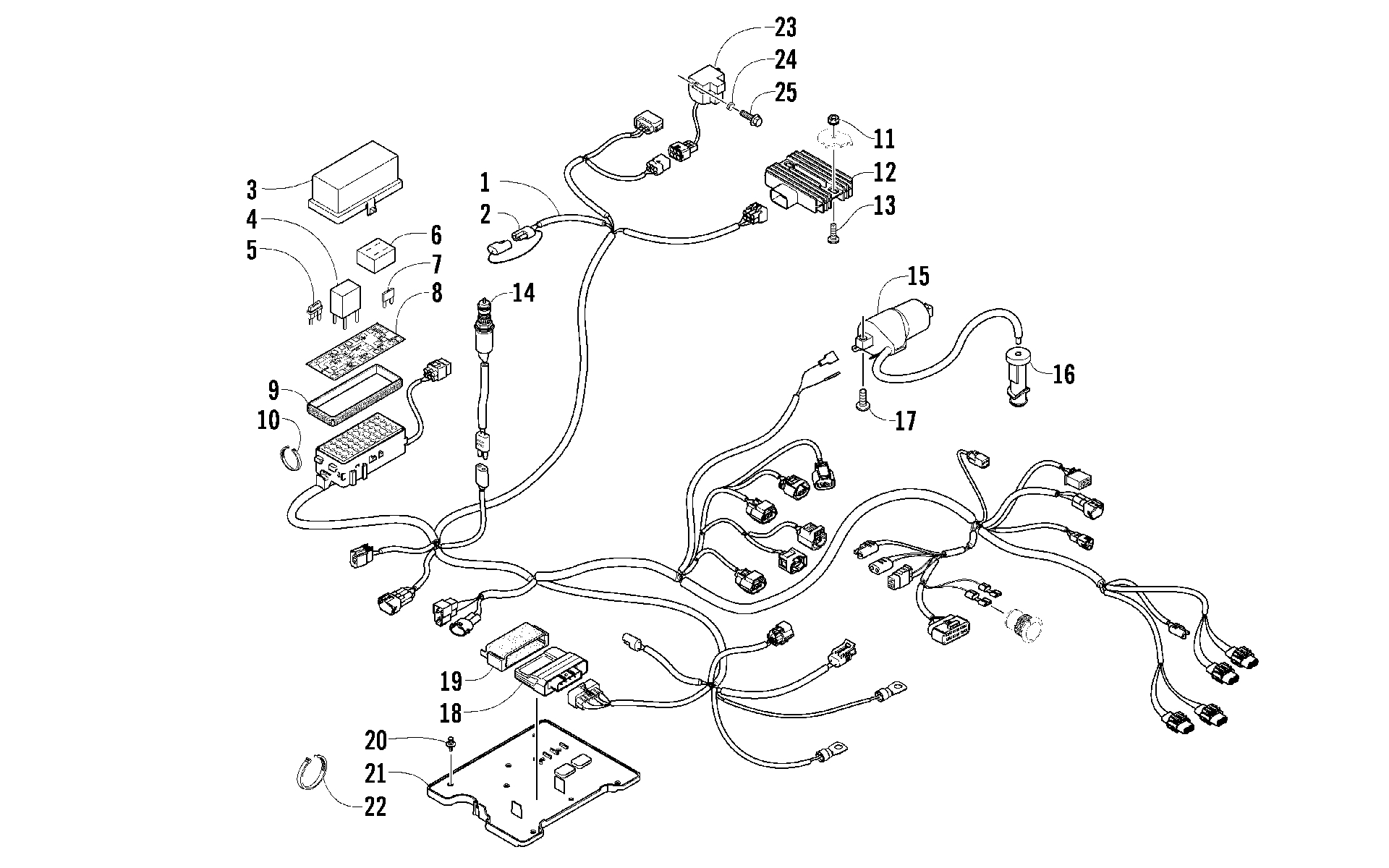

Схема жгута проводов ASSEMBLY [92264] для ATV 700 H1 EFI 4X4 TBX BLACK [A2010BBT4EUSP]
Схема
Детали
![Жгут проводов ASSEMBLY [92264]](/upload/schemas/633b346823afd6.81194555.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (010 700 H1 TBX) (inc. 2-9) art. 0486-330
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
8
DECAL,POWER DISTRIBUTION MODULE art. 2411-080
По запросу
9
Seal art. 0430-086
По запросу
10
Зажим Arctic Cat art. 0123-788
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
13
Screw, Machine art. 8476-625
от 160 ₽
14
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
15
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
16
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
17
Болт Arctic Cat art. 8476-620
По запросу
18
Блок управления двигателем ( мозги ) Arctic Cat art. 0530-027
По запросу
19
CUSHION,CASE-ECU art. 0430-076
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Площадка крепления электрики Arctic Cat art. 2406-643
от 2 920 ₽
22
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
23
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
24
Washer art. 0123-802
от 110 ₽
25
Screw, Self-Tapping art. 0623-785
По запросу
