модель 2010 года
- Модель TRV 700
- Код модели TRV 700 CRUISER EFT SUNSET ORANGE [A2010TCT4EETU]
Схема двигателя AND EXHAUST [96239] для TRV 700 CRUISER EFT SUNSET ORANGE [A2010TCT4EETU]
Схема
Детали

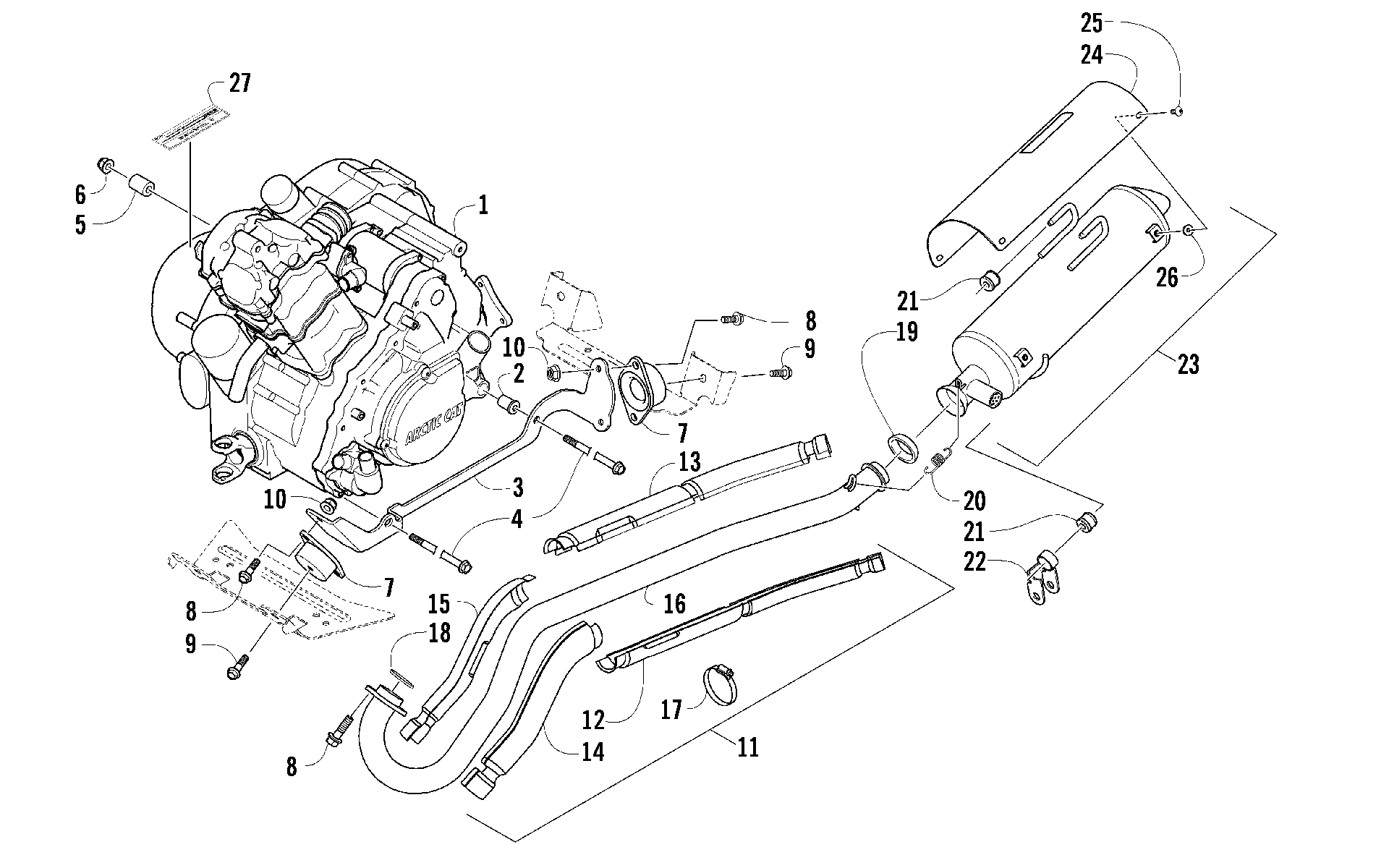

![Двигатель AND EXHAUST [96239]](/upload/schemas/633b1305ba63e1.69125552.gif)
Номер
Наименование детали
Цена
1
Engine Assembly art. 0437-087
По запросу
2
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
3
BRACKET,ENGINE-LH-BLACK art. 1506-741
По запросу
3
BRACKET,ENGINE-RH-BLACK art. 1506-740
По запросу
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
Втулка art. 1423-025
от 1 092 ₽
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Подушка двигателя Arctic Cat art. 2406-065
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
SCREW,CAP-HFH M10X1.25X12 CL8.8 Z&Y art. 8408-012
от 840 ₽
10
Nut, Hex art. 8432-802
По запросу
11
Штаны глушителя в к-те с тепловыми экранами Arctic Cat art. 0512-363
от 19 700 ₽
OEM
Штаны глушителя в к-те с тепловыми экранами Arctic Cat
art. 0512-363
0 ₽
Требуется 1 шт.
Подписаться
Аналог
Штаны глушителя в к-те с тепловыми экранами Arctic Cat б.у
art. 0512-363_б.у
19 700 ₽
Требуется 1 шт.
12
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
13
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
14
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
15
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
16
Штаны глушителя Arctic Cat art. 0512-362
По запросу
17
Clamp, Hose art. 0423-317
По запросу
18
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
19
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
20
Пружина Arctic Cat art. 0612-668
от 683 ₽
21
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
22
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
23
EXHAUST MODEL-2006 400,500,650(ACE/SKD) (inc. 24-26) art. 0512-430
По запросу
24
Cover, Muffler art. 0412-489
По запросу
25
Screw, Machine art. 8477-610
По запросу
26
Washer art. 0412-490
По запросу
27
Decal, Warning art. 0411-426
По запросу
