модель 2011 года
- Модель 1000 MudPro
- Код модели ATV H2 EFI MUD PRO GREEN-BLACK [A2011IFW4EUSM]

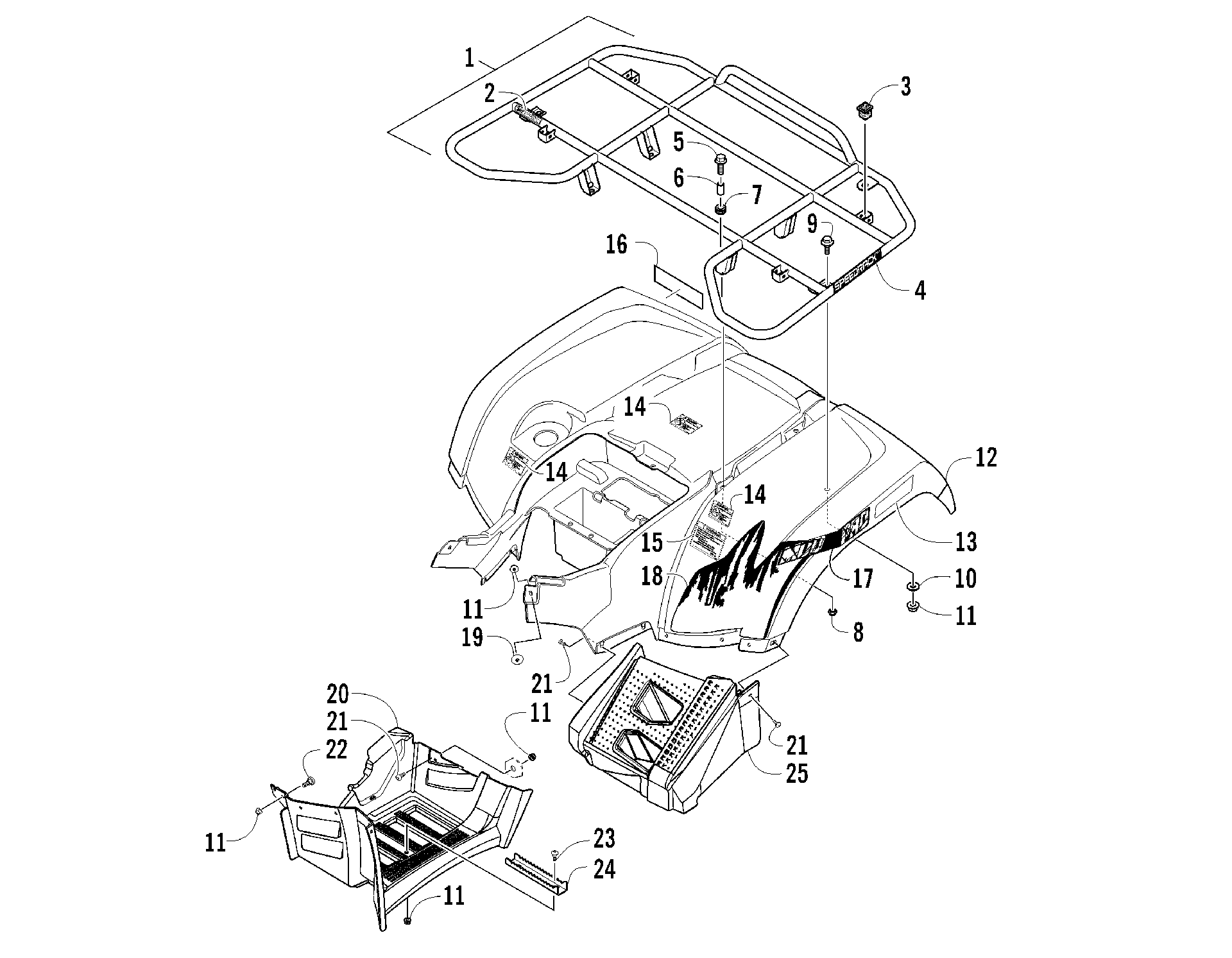

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [93638] для ATV H2 EFI MUD PRO GREEN-BLACK [A2011IFW4EUSM]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [93638]](/upload/schemas/633ab81e330c39.56816717.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2-3) art. 2516-317
По запросу
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
5
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
6
Втулка крепежная Arctic Cat art. 0423-669
По запросу
7
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
8
Nut, Hex art. 8432-802
По запросу
9
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
10
Washer art. 8050-222
По запросу
11
Гайка Arctic Cat art. 0423-540
По запросу
12
FENDER,REAR-M.BLACK-ASSY (inc. 13-15) art. 2516-752
По запросу
13
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
13
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
14
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
15
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
16
DECAL,BACKSIDE-REAR FENDER (MP) art. 2411-277
По запросу
17
DECAL,"MUD PRO"-UPR-RR FDR-LH(SLIME art. 2411-273
По запросу
17
DECAL,"MUD PRO"-U-RR FNDR-RH(SLIME art. 2411-272
По запросу
18
DECAL,LOWER-REAR FENDER-LH (SBLIME H2 MP art. 2411-383
По запросу
18
DECAL,LOWER-REAR FENDER-RH (SBLIME H2 MP art. 2411-382
По запросу
19
Винт Arctic Cat art. 0423-101
от 263 ₽
20
FOOTWELL,RH(TRV H2) art. 2506-856
По запросу
20
Подножка левая Arctic Cat art. 2506-857
По запросу
21
Болт Arctic Cat art. 0423-419
По запросу
22
Screw, Machine art. 8468-625
По запросу
23
Болт Arctic Cat art. 0423-355
По запросу
24
Подножка черная art. 5506-497
от 1 848 ₽
25
PANEL, FILLER-RH art. 2416-326
По запросу
25
PANEL, FILLER-LH art. 2416-327
По запросу
