модель 2011 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY GREEN [A2011KUF2BUSG]

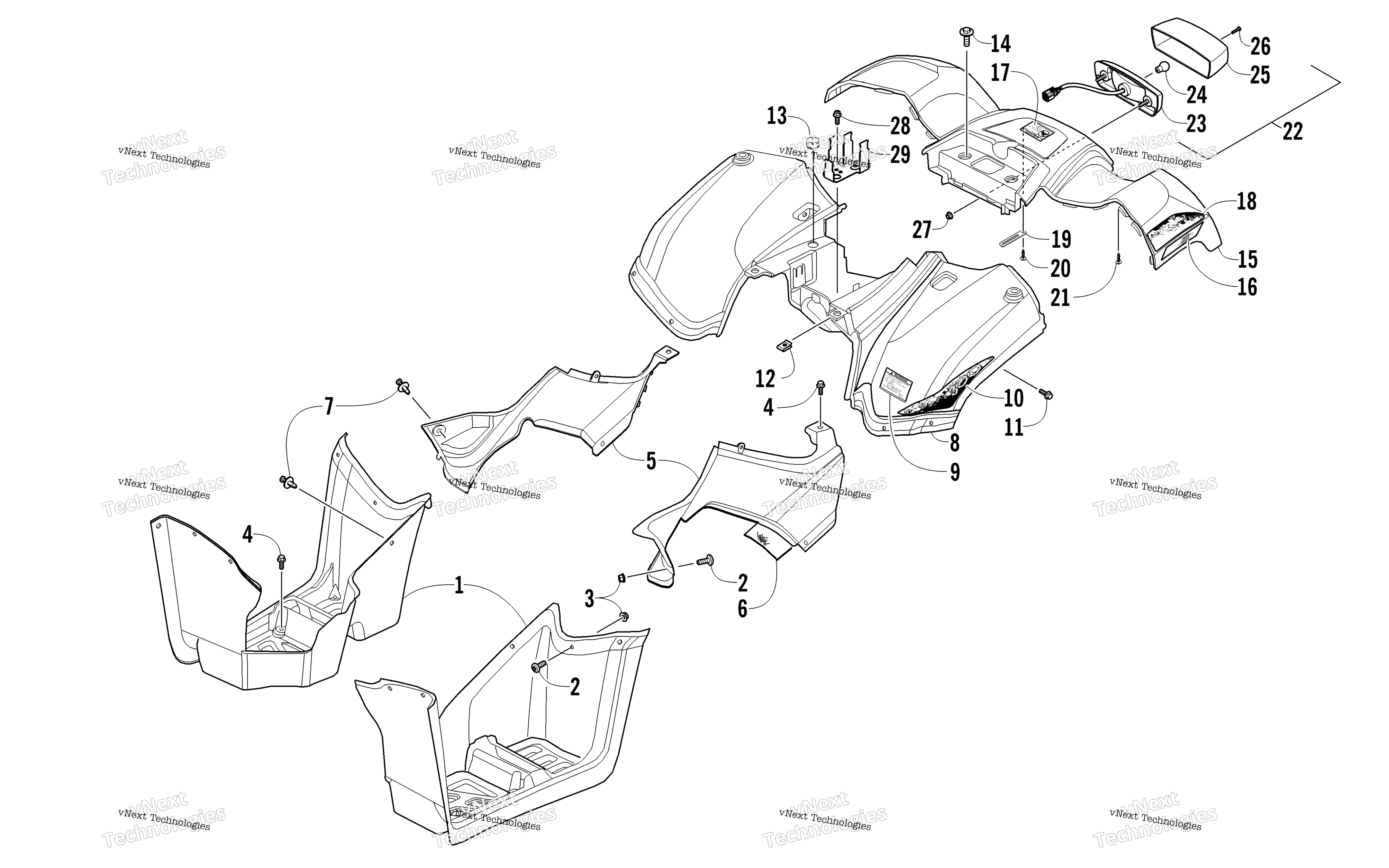

Схема узла задней части кузова и фонаря для ATV 300 2X4 UTILITY GREEN [A2011KUF2BUSG]
Схема
Детали
Номер
Наименование детали
Цена
1
MUDGUARD FLOOR-LH art. 3303-992
По запросу
1
MUDGUARD FLOOR-RH art. 3303-991
По запросу
2
SCREW SPECIAL 6*16 **900 C.2002.06.18 art. 3303-251
По запросу
3
NUT LOCK art. 3304-431
По запросу
4
BOLT WASHER 6*16 art. 3304-587
По запросу
5
Panel, Splash - Right art. 3303-997
По запросу
5
COVER ASSY SIDE-LH (inc. 6) art. 3306-227
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
CLIP,MUDGUARD art. 3305-448
По запросу
8
FENDER REAR-W/DECALS (DEEP GREEN/MARSH) (inc. 9) art. 3306-213
По запросу
9
DECAL,WARNING-TIRE/LOAD (250) art. 1411-805
По запросу
10
DECAL,FENDER-LOWER-REAR-LH (300 UTLY) art. 2411-487
По запросу
10
DECAL,FENDER-LOWER-REAR-RH (300 UTLY) art. 2411-486
По запросу
11
BOLT WASHER 6*20 art. 3304-586
По запросу
12
NUT CLIP 5MM art. 3304-061
По запросу
13
RUBBER REAR FENDER art. 3303-232
По запросу
14
BOLT WASHER 6*16 art. 3304-587
По запросу
15
MLDING RR FENDER-W/DECALS(DEEPGRN/MRSH (inc. 16-17) art. 3306-218
По запросу
16
REFLECTOR,REAR-LH art. 1411-179
По запросу
16
REFLECTOR,REAR-RH art. 1411-178
По запросу
17
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
18
DECAL,FENDER-UPPER-REAR-LH (300 UTLY) art. 2411-489
По запросу
18
DECAL,FENDER-UPPER-REAR-RH (300 UTLY) art. 2411-488
По запросу
19
CLIP 2*70 art. 3304-156
По запросу
20
SCREW TAPPING 4*12 art. 3304-651
По запросу
21
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
22
LIGHT ASSY TAIL **(2) C.2004.04.02 (inc. 23-26) art. 3303-136
По запросу
23
Housing, Taillight art. 3303-422
По запросу
24
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
25
Lens, Taillight art. 3303-421
По запросу
26
TAPPING SCREW M4X35L art. 3304-537
По запросу
27
NUT FLANGE 6MM art. 3305-396
По запросу
28
BOLT WASHER 5*12 art. 3304-409
По запросу
29
STAY START MAG SW art. 3303-934
По запросу
