модель 2011 года
- Модель 366
- Код модели ATV 366 SE METALLIC BLACK [A2011IDG4BUSO]

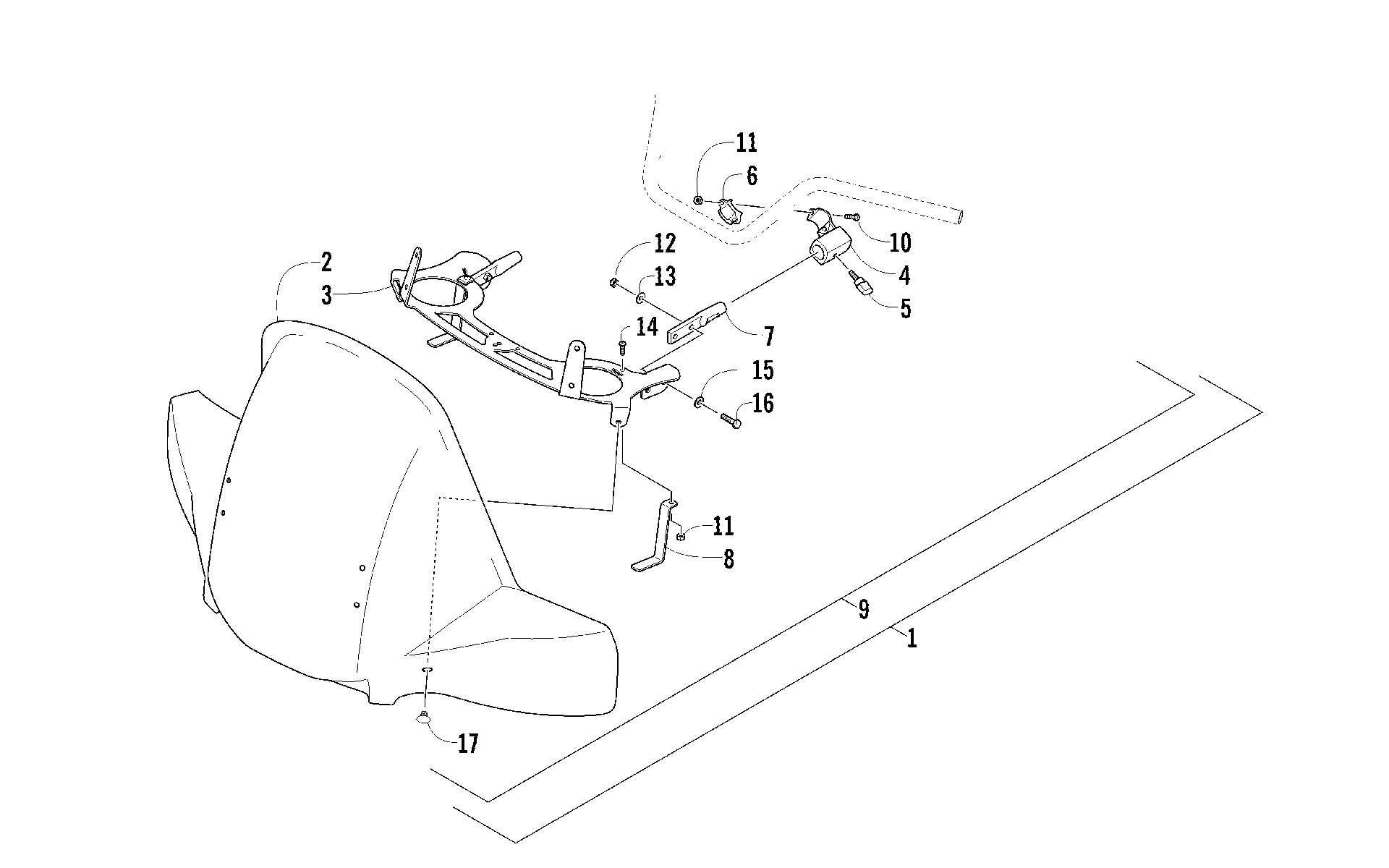

Схема ветрового стекла ASSEMBLY [94151] для ATV 366 SE METALLIC BLACK [A2011IDG4BUSO]
Схема
Детали
![Ветровое стекло ASSEMBLY [94151]](/upload/schemas/6336c7b65a1bb8.15600471.gif)
Номер
Наименование детали
Цена
1
Complete Windshield Assembly (inc. 2-17) art. 1436-551
По запросу
2
WINDSHIELD,BLACK art. 1441-803
По запросу
3
BRACKET,WINDSHIELD-PTD BLK art. 0541-589
По запросу
4
Крепеж стекла art. 1436-554
По запросу
5
KNOB,PLASTIC-BLK art. 1441-624
По запросу
6
Втулка Arctic Cat art. 1402-338
от 725 ₽
7
Крепеж стекла art. 1436-554
По запросу
7
Pin, Mounting - Left art. 0541-591
По запросу
8
BRACKET,CUP HOLDER-PTD BLK art. 0541-594
По запросу
9
HARDWARE ATTACHMENT KIT- STD WINDSHIELD (inc. 10-17) art. 1436-560
По запросу
10
Screw, Cap art. 8440-530
По запросу
11
NUT,HEX REG NYLOCK M5-.8 Z&BLK art. 8431-503
По запросу
12
Nut, Lock art. 8431-603
По запросу
13
Washer, Nylon art. 0423-768
По запросу
14
Screw, Cap art. 8440-516
По запросу
15
WASHER,FLAT .25 DIA Z&BLK art. 8050-218
По запросу
16
Screw, Cap art. 8404-625
По запросу
17
KIT,PLUG,CHRISTMAS TREE 8.5 X 13,10 PK art. 1436-313
По запросу
