модель 2011 года
- Модель 425
- Код модели ATV 425 CR EFT RED [A2011IRK4CETR]

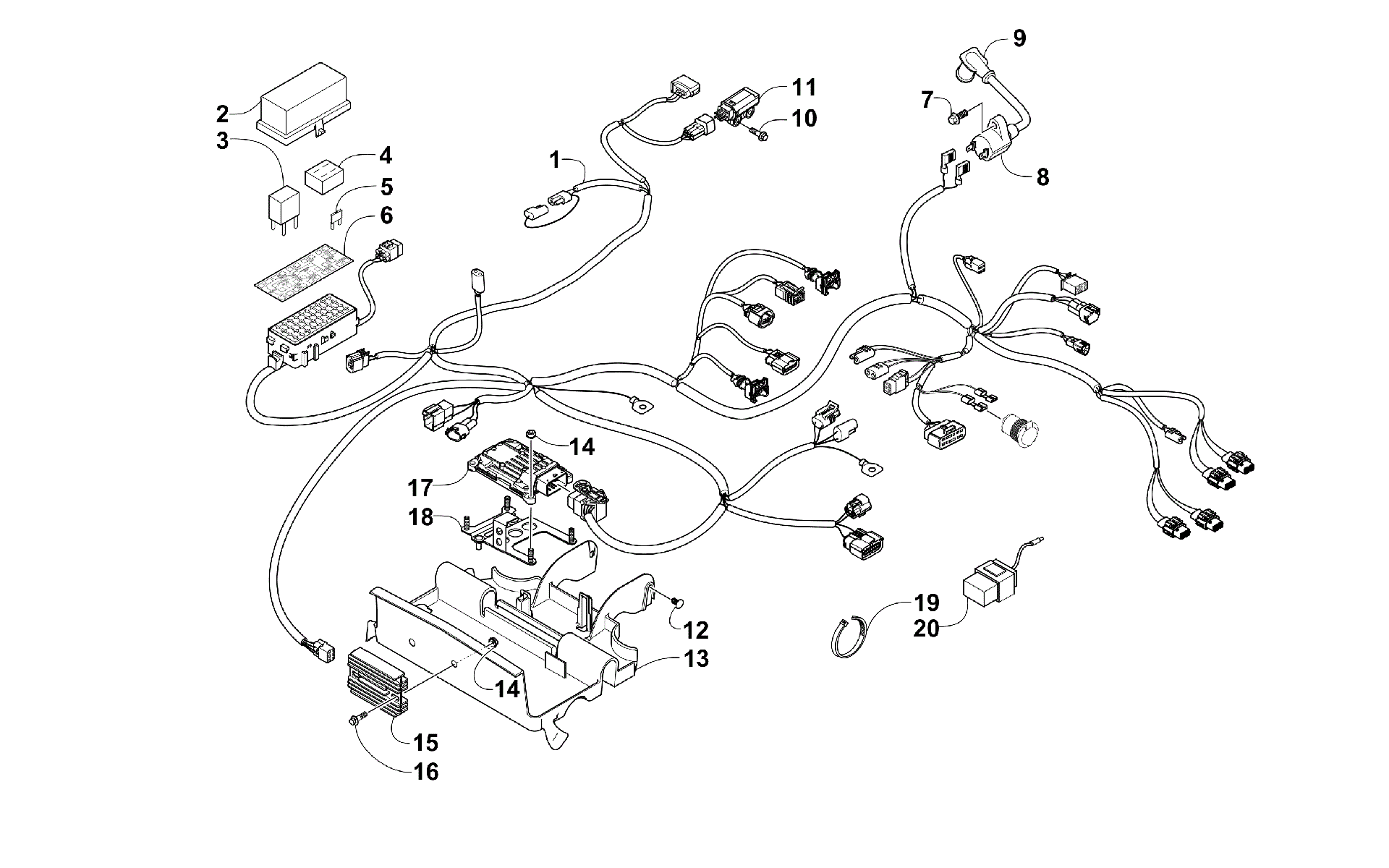

Схема жгута проводов ASSEMBLY [96053] для ATV 425 CR EFT RED [A2011IRK4CETR]
Схема
Детали
![Жгут проводов ASSEMBLY [96053]](/upload/schemas/6336c8df90d9c3.73252727.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-6) art. 3306-371
По запросу
2
COVER, PDM - ASSY art. 0530-008
По запросу
3
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
4
Holder, Fuse art. 0430-037
По запросу
5
BLADE FUSE 30A art. 3304-212
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
6
DECAL,PDM (2011 425/XC 450) art. 2411-566
По запросу
7
BOLT WASHER 4*25 art. 3306-326
По запросу
8
Coil, Ignition - Assembly (w/Cap) (inc. 9) art. 0824-073
По запросу
9
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
10
SCREW WASHER 4*22 art. 3306-327
По запросу
11
SENSOR ANGLE DETECT art. 3306-325
По запросу
12
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
13
TRAY,ELECTRICAL art. 3306-281
По запросу
14
Nut, Flange art. 3304-654
По запросу
15
REG RECT COMP art. 3306-413
По запросу
16
BOLT FLANGE 6*16 art. 3305-344
По запросу
17
KIT,ECU art. 0530-108
По запросу
18
STAY,ECU art. 3306-304
По запросу
19
BAND OIL HANDLE art. 3303-289
По запросу
20
HAZARD CONTROL UNIT (ACE) art. 3304-778
По запросу
