модель 2011 года
- Модель 425
- Код модели ATV 425 EFI CR GREEN [A2011IRK4CUSG]

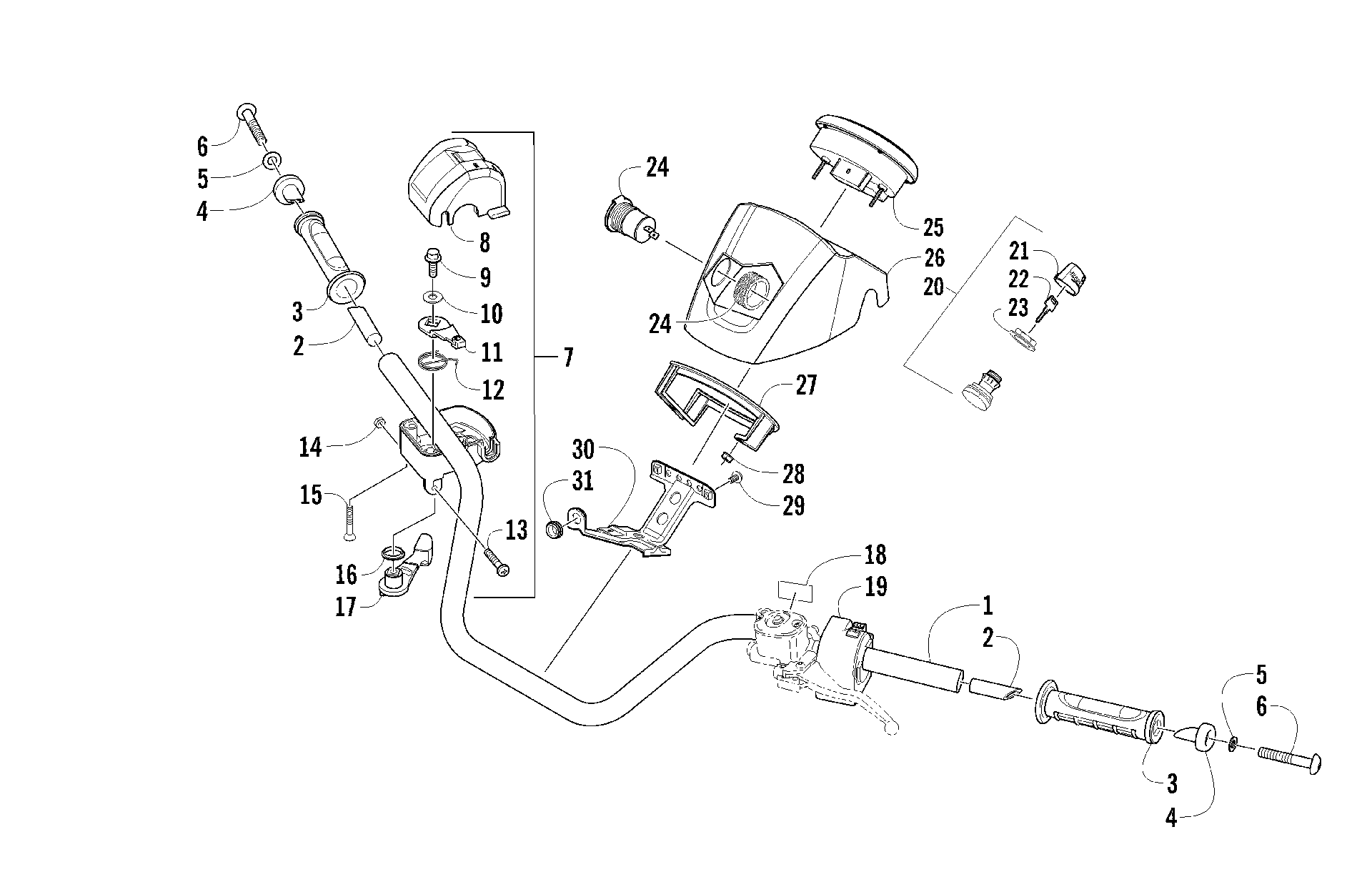

Схема руля ASSEMBLY [94306] для ATV 425 EFI CR GREEN [A2011IRK4CUSG]
Схема
Детали
![Руль ASSEMBLY [94306]](/upload/schemas/6336aff13d1f01.04484010.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR,BLACK art. 3313-059
По запросу
2
PLUG,HANDLE BAR R/B 3323-054(replaces 0405-148) art. 3323-054
По запросу
3
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
THROTTLE / SWITCH-ASSEMBLY (inc. 8-17) art. 3306-276
По запросу
8
Cover, Throttle Case w/Switch Not Serviced Individually art. -N/A-
По запросу
9
BOLT FLANGE 6*16 art. 3305-344
По запросу
10
WASHER,PLAIN 13MM art. 3313-739
По запросу
11
BAR THROTTLE art. 3313-838
По запросу
12
SPRING THROTTLE art. 3313-839
По запросу
13
SCREW,PAN 5X25(K) art. 3313-740
По запросу
14
NUT,HEX 5MM art. 3305-832
По запросу
15
SCREW,OVAL 5X30 art. 3313-741
По запросу
16
WATERPROOF COVER art. 3313-841
По запросу
17
LEVER THROTTLE art. 3313-842
По запросу
18
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
19
CONTROL,HANDLE-LEFT(W/ OVERRIDE) art. 3313-428
По запросу
20
SWITCH,IGNITION-OFF/ON/LIGHTS (inc. 21-23) art. 3313-439
По запросу
21
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
22
KEY, BLANK (C SERIES) C Series art. 3409-007
По запросу
23
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
24
OUTLET,ACCESSORY-12V DC art. 3313-468
По запросу
25
GAUGE,LCD-CAN (011 425S CR) art. 0520-113
По запросу
26
COVER,HANDLEBAR (BLACK) art. 3306-278
По запросу
27
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
28
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
29
BOLT SPECIAL 6*16 art. 3304-404
По запросу
30
STAY,HANDLE COVER (inc. 31) art. 3306-277
По запросу
31
RUBBER TAIL LIGHT art. 3303-239
По запросу
