модель 2011 года
- Модель 450
- Код модели ATV 450 EFI METALLIC GRAY [A2011ICK4CUSS]

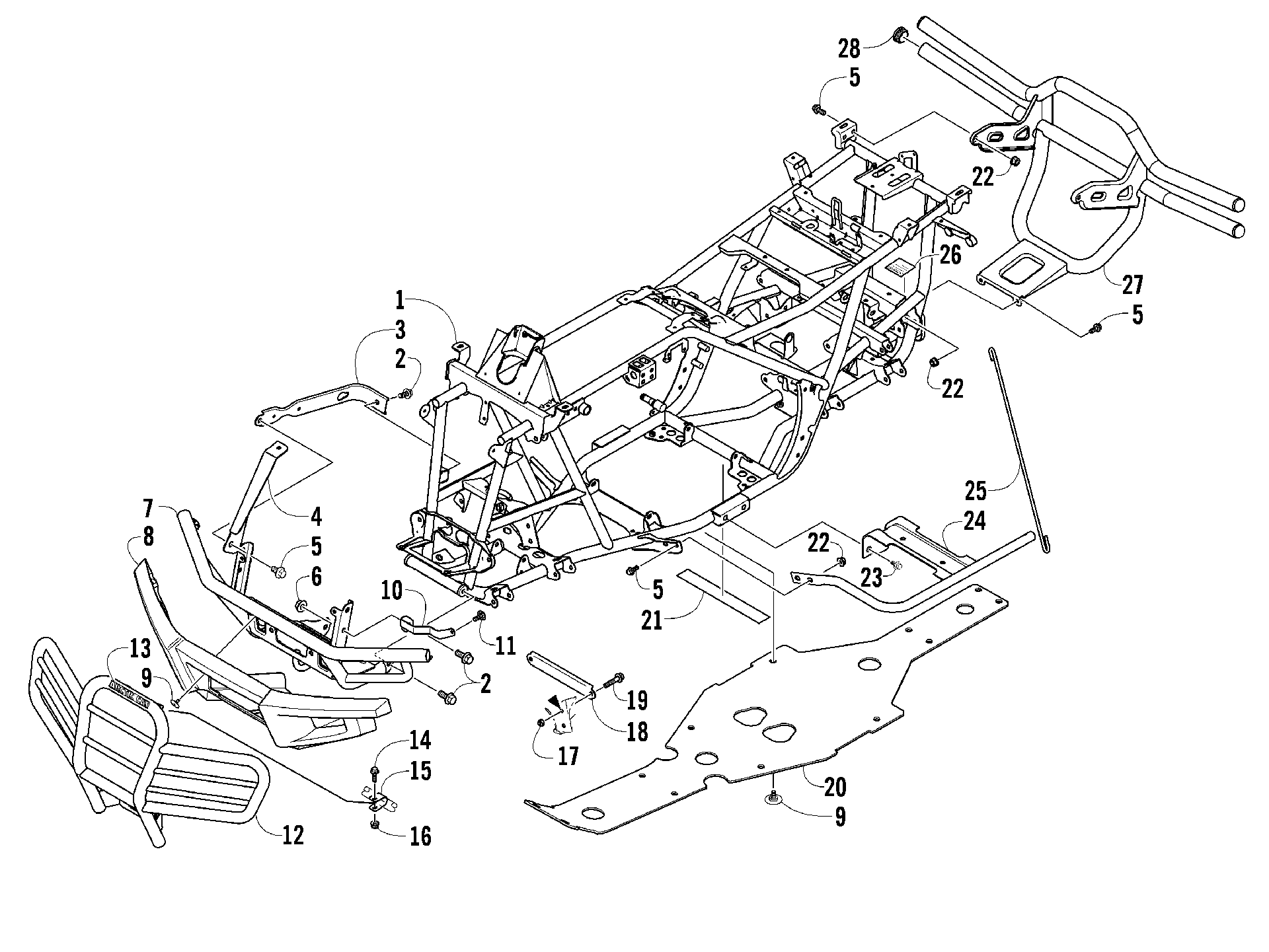

Схема рамы AND RELATED PARTS [92158] для ATV 450 EFI METALLIC GRAY [A2011ICK4CUSS]
Схема
Детали
![Рама AND RELATED PARTS [92158]](/upload/schemas/6336aaceb0fb61.15687977.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK(450/650/700) art. 2506-541
По запросу
2
Болт Arctic Cat art. 8409-020
от 110 ₽
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
4
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
Nut, Lock art. 8424-002
По запросу
7
BUMPER,FRONT-BLACK art. 1506-684
По запросу
8
FASCIA,BUMPER-FRONT art. 1406-868
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
BRACKET,FENDER SUPPORT-RH-BLACK art. 2516-594
По запросу
10
BRACKET,FENDER SUPPORT-LH-BLACK art. 2516-595
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
KIT,BUMPER, FRONT DELUXE (B-Body) (inc. 13-16) art. 1436-032
По запросу
13
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
14
Screw, Cap art. 8410-835
По запросу
15
Strap, Bumper Support - Black art. 2506-641
По запросу
16
Nut, Hex art. 8424-805
По запросу
17
Гайка Arctic Cat art. 0423-744
от 263 ₽
18
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
19
Screw, Cap art. 8409-025
По запросу
20
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
21
PAD,BATTERY-TOP RR art. 0406-289
По запросу
22
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
23
Болт Arctic Cat art. 8409-016
от 221 ₽
24
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
24
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
25
ROD,SUPPORT-BLACK art. 2506-426
По запросу
26
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
27
Bumper, Push - Rear (inc. 28) art. 1506-802
По запросу
28
Plug, Hole art. 2406-045
По запросу
