модель 2011 года
- Модель 450
- Код модели ATV 450 EFI RED [A2011ICK4CUSR]

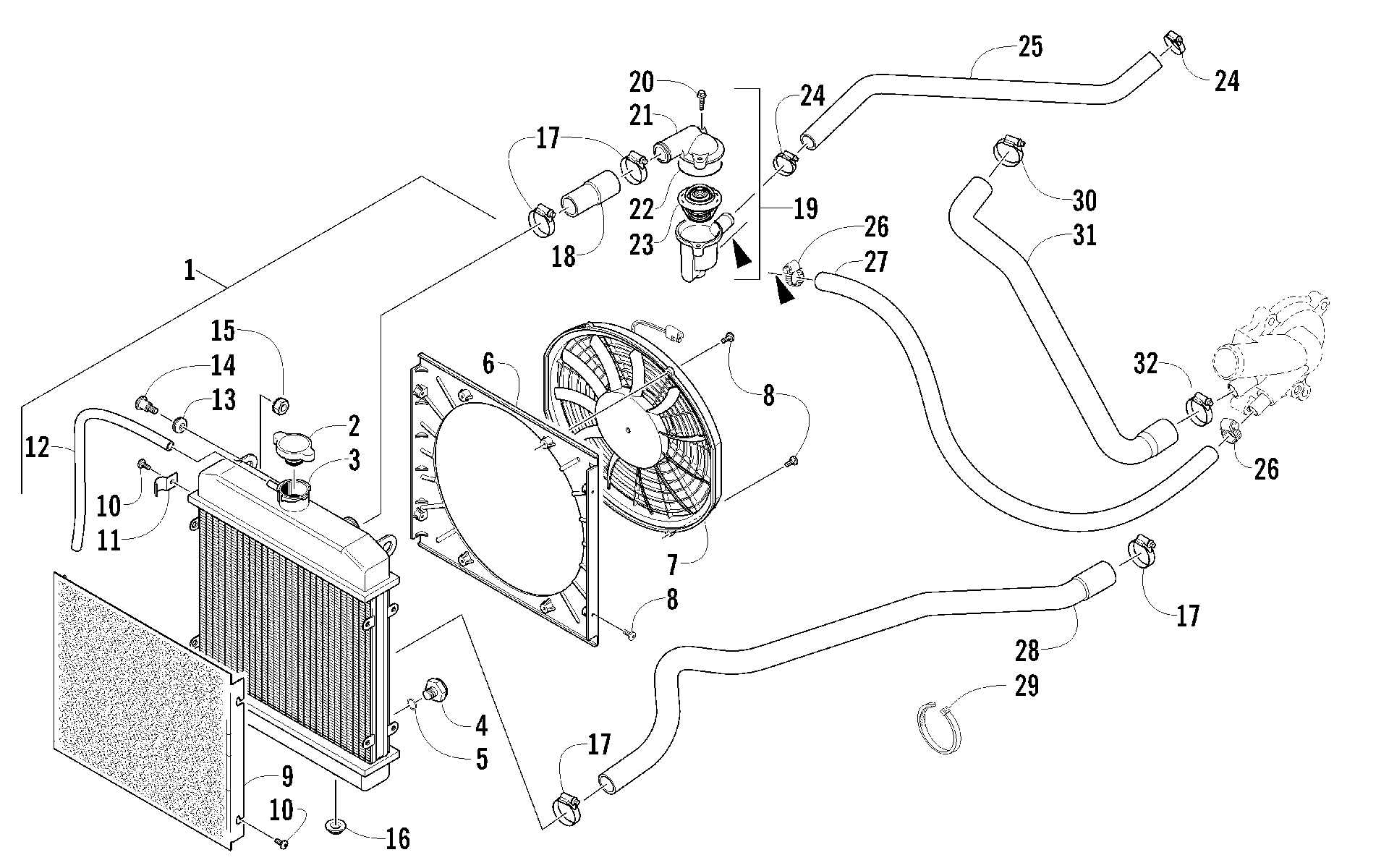

Схема системы охлаждения ASSEMBLY [92756] для ATV 450 EFI RED [A2011ICK4CUSR]
Схема
Детали
![Система охлаждения ASSEMBLY [92756]](/upload/schemas/6336a24ad76d24.64192486.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-13) art. 0413-256
По запросу
2
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
3
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
4
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Shroud, Fan art. 0413-203
По запросу
7
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
8
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
9
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
HOSE,GAS 1/4 X100' art. 0610-015
По запросу
12
HOSE,GAS 1/4 X25' art. 0610-016
По запросу
13
GROMMET(LV 11378) art. 0423-030
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
HOSE,COOLANT-FRONT art. 0410-205
По запросу
19
THERMOSTAT (2010 450) (inc. 20-23) art. 0808-192
По запросу
20
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
21
COVER THERMOSTAT art. 0808-202
По запросу
22
Кольцо Arctic Cat art. 0830-205
от 368 ₽
23
Термостат Arctic Cat art. 0813-050
от 10 900 ₽
24
CLAMP (17-32mm) art. 0423-490
По запросу
25
HOSE,COOLANT-UPPER art. 0410-203
По запросу
26
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
27
HOSE,BYPASS art. 0410-202
По запросу
28
HOSE,COOLANT-LOWER art. 0410-204
По запросу
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
30
CLAMP D27.5 art. 1423-008
По запросу
31
HOSE,WATER B art. 0410-216
По запросу
32
CLAMP,D28 art. 3305-941
По запросу
