модель 2011 года
- Модель 650 H1
- Код модели ATV 650 H1 GREEN [A2011ICS4BUSG]

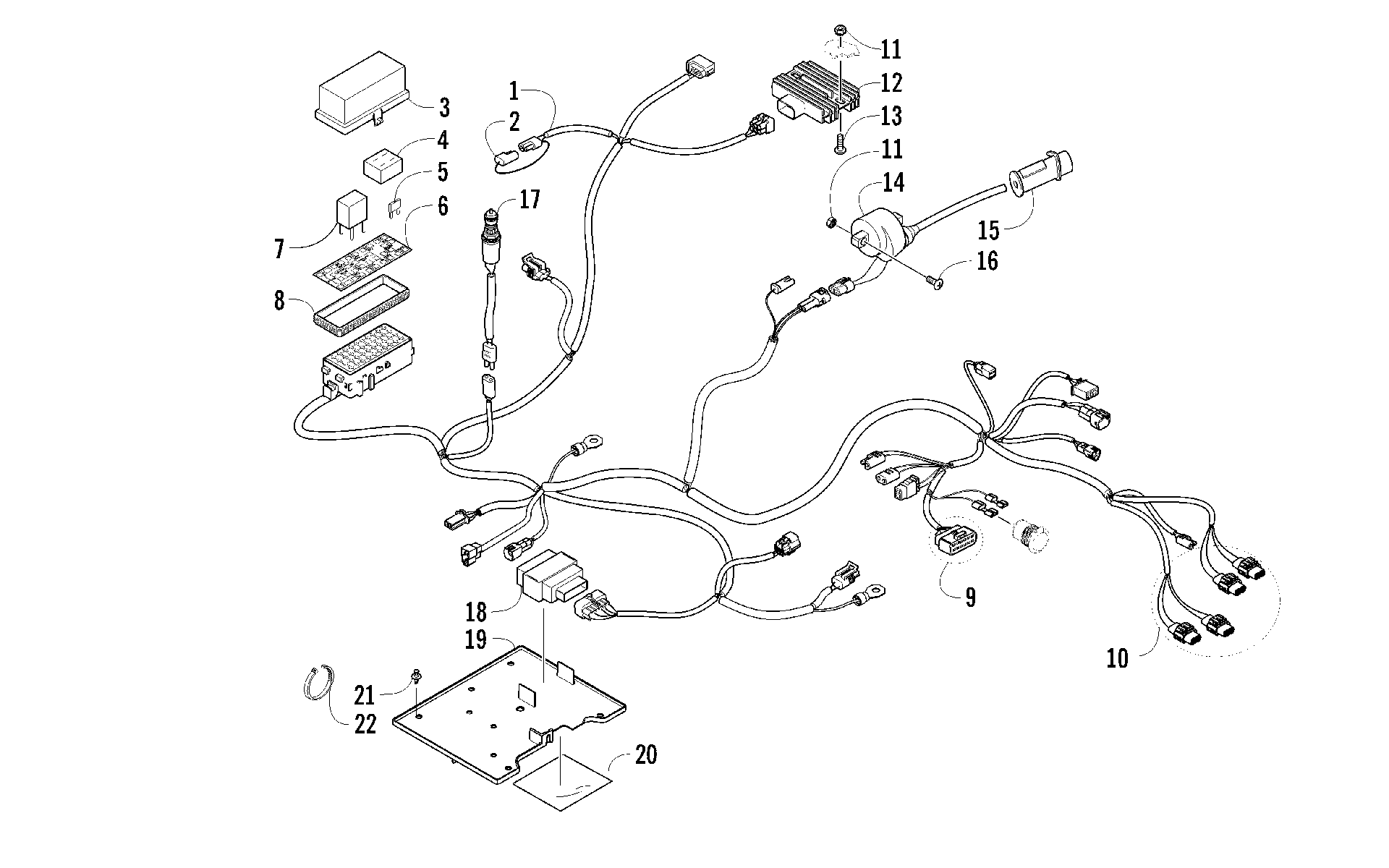

Схема жгута проводов ASSEMBLY [93918] для ATV 650 H1 GREEN [A2011ICS4BUSG]
Схема
Детали
![Жгут проводов ASSEMBLY [93918]](/upload/schemas/633acc1948c941.67943915.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (2010 650-H1 FIS) (inc. 2-8) art. 0486-345
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
6
DECAL,POWER DISTRIBUTION MODULE art. 2411-078
По запросу
7
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
8
Seal art. 0430-086
По запросу
9
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
10
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
11
Nut art. 0623-038
от 110 ₽
12
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
13
Screw, Machine art. 8476-625
от 160 ₽
14
Катушка зажигания Arctic Cat art. 0824-036
от 19 900 ₽
15
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
16
Болт Arctic Cat art. 8476-620
По запросу
17
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
18
CDI UNIT,RL (07 650-H1 FIS) art. 0824-038
По запросу
19
TRAY,ELECTRICAL (BOOT CDI) art. 1406-787
По запросу
20
SHIELD,HEAT (PSA) art. 0412-291
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Зажим Arctic Cat art. 0123-788
По запросу
22
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
Другие схемы модели
Жгут проводов ASSEMBLY [93918]
