модель 2011 года
- Модель TRV 1000
- Код модели TRV 1000s CRUISER BLUE [A2011TCW1PUSD]

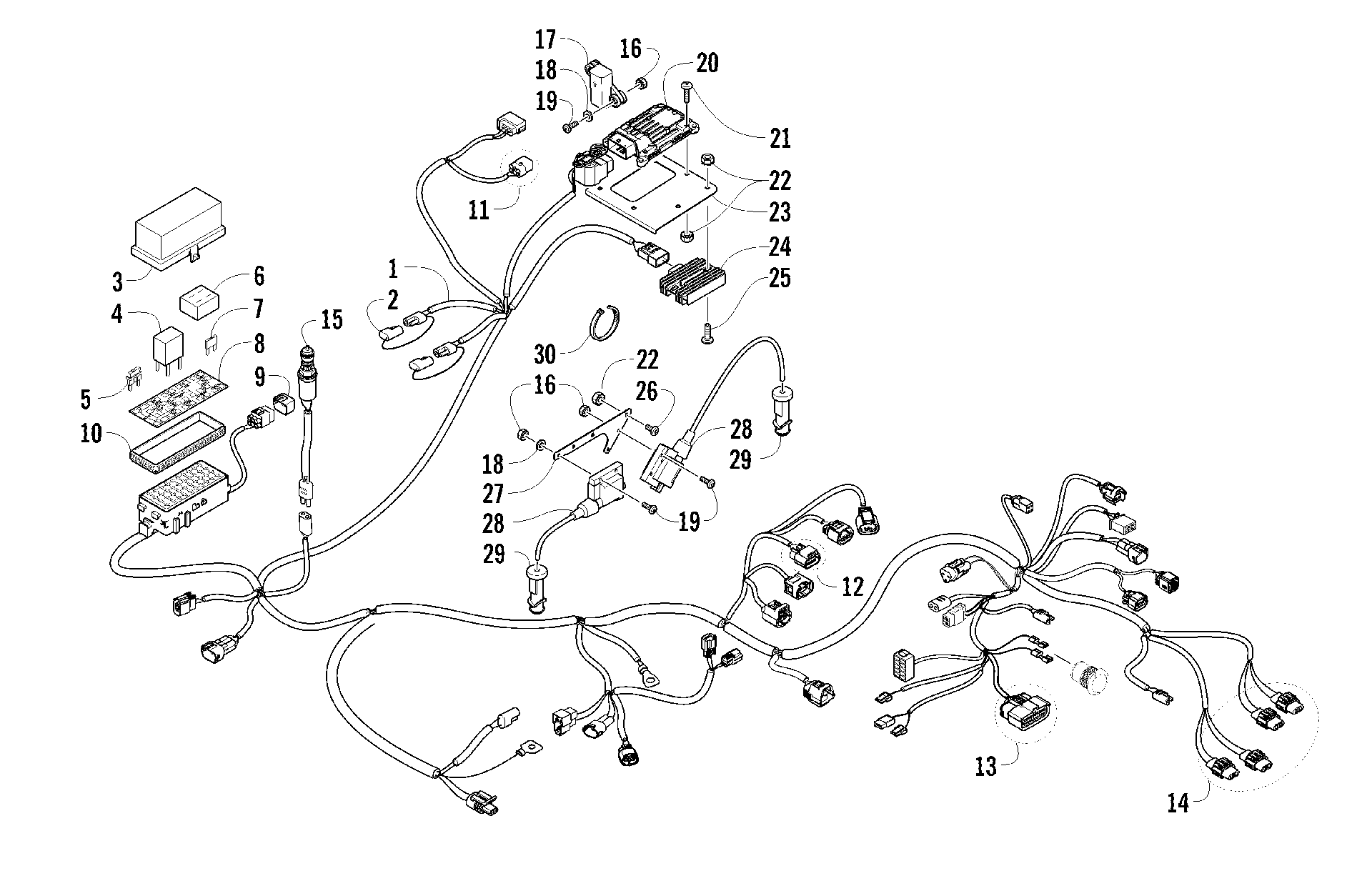

Схема жгута проводов ASSEMBLY [94201] для TRV 1000s CRUISER BLUE [A2011TCW1PUSD]
Схема
Детали
![Жгут проводов ASSEMBLY [94201]](/upload/schemas/633ac53fcb19c9.86650623.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (011 H2 CRSR PS) (inc. 2-10) art. 0486-380
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
4
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
Decal, Fuse Block art. 2411-464
По запросу
9
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
10
Seal art. 0430-086
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
REPAIR,KIT-ISC art. 0437-071
По запросу
13
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
14
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
15
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
16
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
17
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
18
Washer art. 0123-802
от 110 ₽
19
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
20
ECU,EFI-PROGRAMMED (2011 H2 TRV) art. 0530-063
По запросу
21
Болт Arctic Cat art. 8476-620
По запросу
22
Nut art. 0623-038
от 110 ₽
23
BRACKET,ECU-SYN art. 2416-175
По запросу
24
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
25
Screw, Machine art. 8476-625
от 160 ₽
26
Винт Arctic Cat art. 8476-616
По запросу
27
BRACKET,COIL art. 2416-268
По запросу
28
Катушка зажигания Arctic Cat art. 0824-057
По запросу
29
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
30
Зажим Arctic Cat art. 0123-788
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
