модель 2011 года
- Модель XC 450
- Код модели XC 450 EFT BLACK [A2011KCK4CETP]

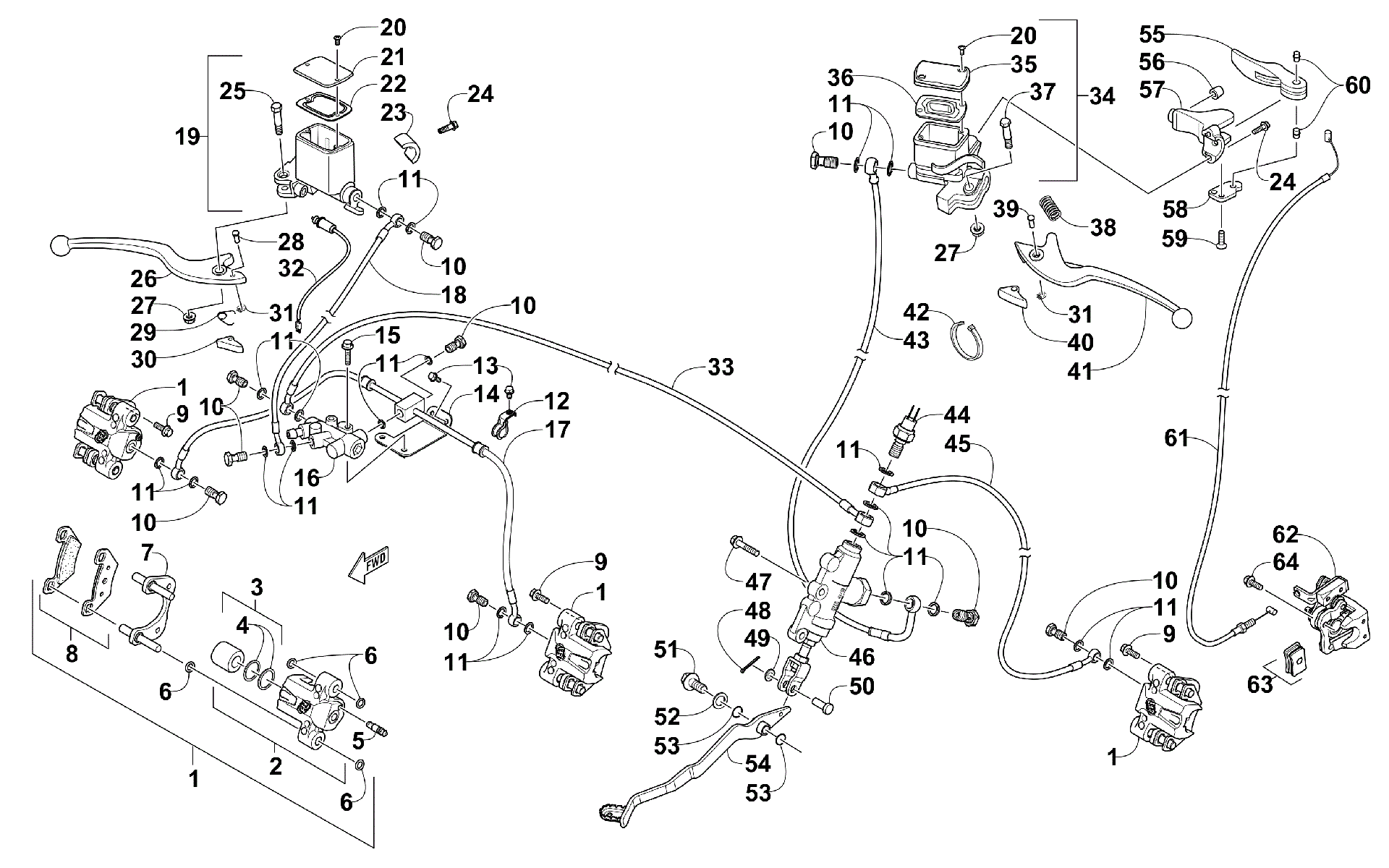

Схема hYDRAULIC и PARKING тормоз ASSEMBLIES [96025] для XC 450 EFT BLACK [A2011KCK4CETP]
Схема
Детали
![HYDRAULIC и PARKING тормоз ASSEMBLIES [96025]](/upload/schemas/633b14890a9798.07487799.gif)
Номер
Наименование детали
Цена
1
Тормозной суппорт Arctic Cat art. 3323-231
от 42 900 ₽
1
Тормозной суппорт art. 3323-230
от 36 467 ₽
2
Housing, Caliper - Assembly (inc. 3-5) Front Left; Used both Front and Rear art. 1436-161
По запросу
2
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
3
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
4
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
5
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
6
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
7
Пластина суппорта Arctic Cat art. 0502-605
По запросу
8
Колодка art. 1436-420
от 2 530 ₽
9
BOLT FLANGE 8*20 art. 3305-785
По запросу
10
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
11
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
12
CLAMP FR BRK HOSE art. 3303-919
По запросу
13
BOLT FLANGE 6*12 art. 3304-553
По запросу
14
Bracket, Mounting - Brake Hose - Assembly art. 3306-618
По запросу
15
BOLT FLANGE 6*40 art. 3306-646
По запросу
16
Brake Assist art. 3306-617
По запросу
17
Hose, Brake - Assembly art. 3306-621
По запросу
18
HOSE,BRAKE LHM/C-FOOT M/C art. 3306-451
По запросу
19
Brake, Front - Assembly (inc. 20-23) art. 3306-452
По запросу
20
SCREW FLAT 4*12 art. 3303-318
По запросу
21
CAP M/C art. 3305-381
По запросу
22
DIAPHRAGM art. 3305-407
По запросу
23
HOLDER M/C art. 3305-983
По запросу
24
BOLT FLANGE 6*22 (G) art. 3304-746
По запросу
25
BOLT HANDLE LEVER **(0) C.98.04.02 art. 3303-254
По запросу
26
Lever, Brake - Right art. 3306-645
По запросу
27
Nut, Flange art. 3304-654
По запросу
28
PIN PARK art. 3305-384
По запросу
29
SPRING art. 3305-383
По запросу
30
STOPPER art. 3305-382
По запросу
31
CLIP art. 3304-680
По запросу
32
SW ASSY FR STOP art. 3306-449
По запросу
33
Hose, Brake art. 3306-619
По запросу
34
Brake, Rear - Assembly (inc. 20 and 35-36) art. 3306-616
По запросу
35
Cover, Reservoir art. 3306-622
По запросу
36
DIAPHRAGM art. 3303-925
По запросу
37
BOLT L STEERING HANDLE art. 3304-017
По запросу
38
SPRING RETURN art. 3304-678
По запросу
39
PIN art. 3304-679
По запросу
40
LEVER PARKING art. 3304-442
По запросу
41
LEVER L STRG HANDLE art. 3304-369
По запросу
42
Зажим Arctic Cat art. 0123-788
По запросу
43
Hose, Brake art. 3306-620
По запросу
44
SWITCH BRAKE PRESSURE DOUBLE BANJO art. 3313-680
По запросу
45
HOSE,BRAKE-SECONDARY art. 3313-681
По запросу
46
M/C ASSY FOOT (EFT) art. 3306-370
По запросу
47
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
48
PIN SPLIT 2.0*12 art. 3304-141
По запросу
49
WASHER 7*12 art. 3304-050
По запросу
50
PIN,CLEVIS art. 3306-152
По запросу
51
BOLT FLANGE 8*16 art. 3304-543
По запросу
52
WASHER PLAIN 8MM art. 3304-135
По запросу
53
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
54
Pedal, Brake art. 3306-499
По запросу
55
LEVER,PARKING BRAKE art. 3305-665
По запросу
56
STOPPER,PARKING BRAKE art. 3305-669
По запросу
57
HOLDER,PARKING BRAKE art. 3305-664
По запросу
58
BRACKET,PARKING BRAKE art. 3305-667
По запросу
59
SCREW art. 3305-668
По запросу
60
PIVOT,PARKING BRAKE art. 3305-666
По запросу
61
Cable art. 3306-615
По запросу
62
CALIPER,BRAKE MECH-LH (inc. 63) art. 3313-651
По запросу
63
PAD ASSY art. 3305-788
По запросу
64
BOLT FLANGE 8*22 art. 3305-784
По запросу
