модель 2012 года
- Модель 1000
- Код модели ATV GT ORANGE-BLACK [A2012AGW1PUSY]

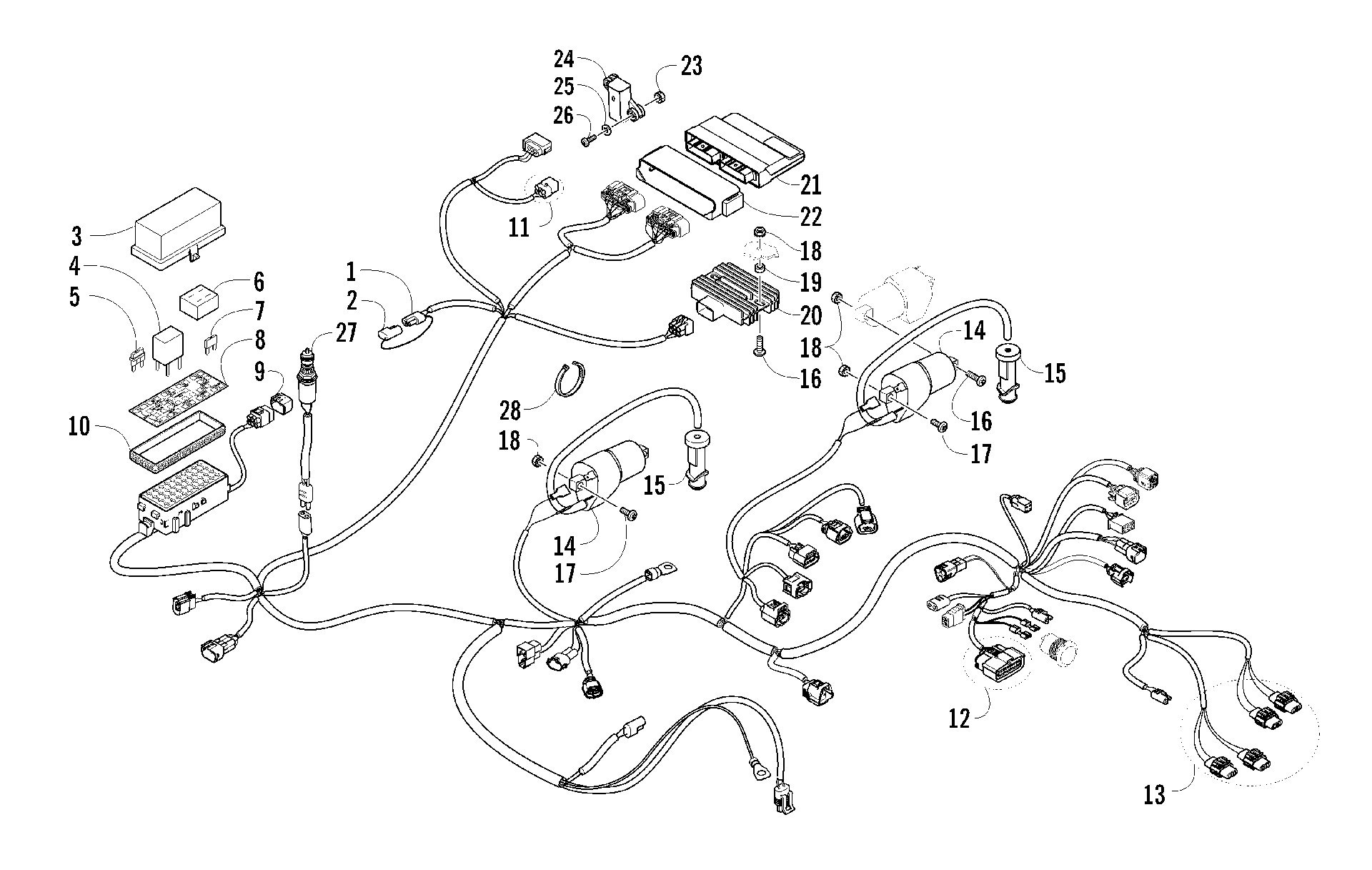

Схема жгута проводов ASSEMBLY [93947] для ATV GT ORANGE-BLACK [A2012AGW1PUSY]
Схема
Детали
![Жгут проводов ASSEMBLY [93947]](/upload/schemas/6335f029a86f03.69837442.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (011 TC FIS PS) (inc. 2-10) art. 0486-390
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (2010 FIS EPS) art. 2411-213
По запросу
9
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
10
Seal art. 0430-086
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
13
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
14
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 2 шт.
Подписаться
15
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
16
Screw, Machine art. 8476-630
По запросу
17
Болт Arctic Cat art. 8476-620
По запросу
18
Nut art. 0623-038
от 110 ₽
19
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
20
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
21
ECU,EFI-PROGRAMMED (GEAR REDUCED STARTER art. 0530-033
По запросу
22
CUSHION,CASE-ECU art. 0430-059
По запросу
23
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
24
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
25
Washer art. 0123-802
от 110 ₽
26
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
27
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
28
Зажим Arctic Cat art. 0123-788
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
