модель 2012 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY RED [A2012KUF2BUSR]

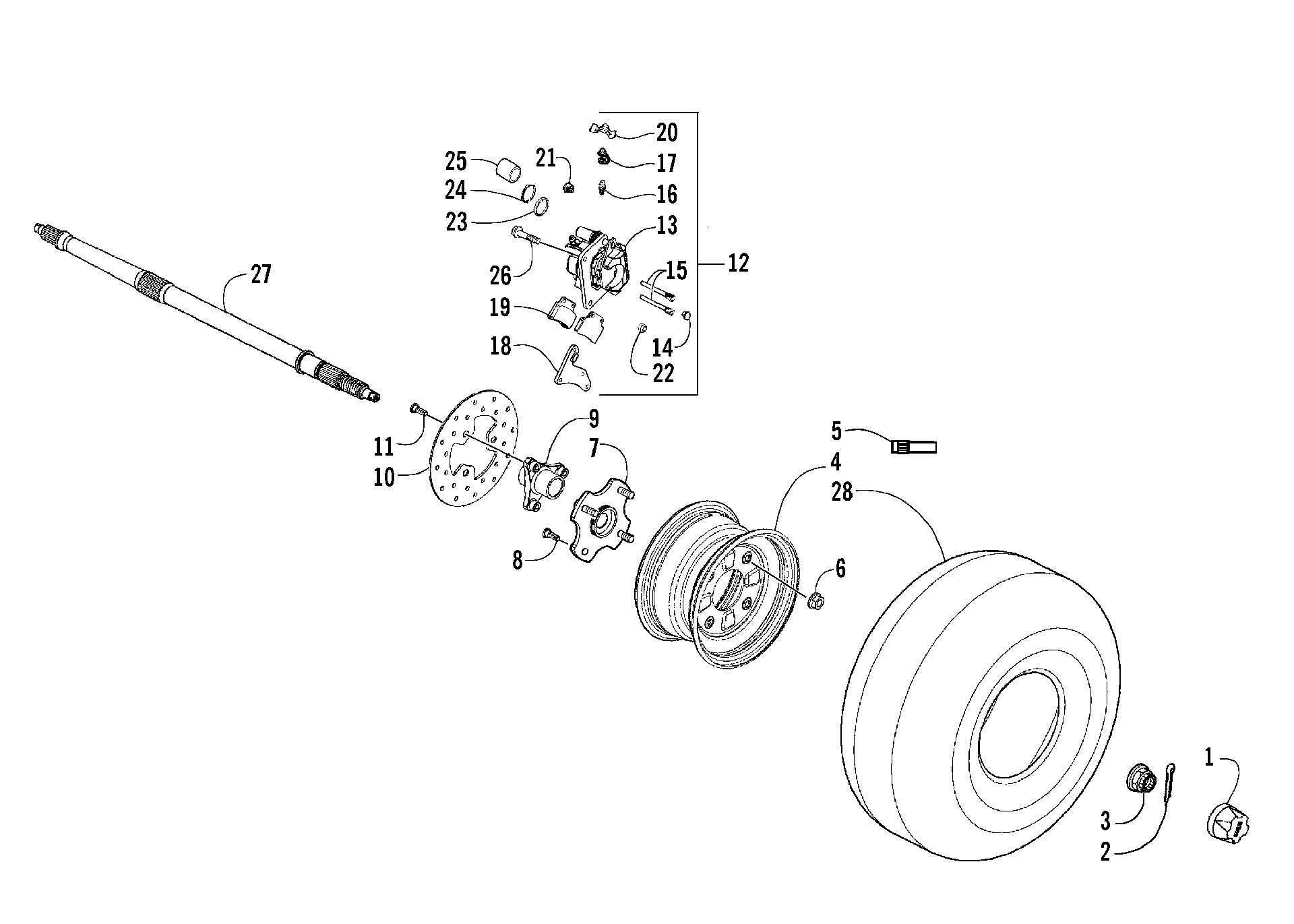

Схема узла задних колёс, моста и тормоза [94270] для ATV 300 2X4 UTILITY RED [A2012KUF2BUSR]
Схема
Детали
![Узел задних колёс, моста и тормоза [94270]](/upload/schemas/6335dbdb138538.17330352.gif)
Номер
Наименование детали
Цена
1
Ступичный колпачок Arctic Cat art. 3303-931
от 1 187 ₽
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 16MM art. 3304-129
По запросу
4
RIM COMP RR WHEEL (DARK GRAY) art. 3303-883
По запросу
5
VALVE RIM (TR412) art. 3304-562
По запросу
6
NUT WHEEL art. 3304-028
По запросу
7
Hub, Wheel - Rear (inc. 8) art. 3304-296
По запросу
8
BOLT CONNECTOR art. 3304-014
По запросу
9
HUB BRAKE DISK art. 3303-893
По запросу
10
DISK FR BRK art. 3303-913
По запросу
11
BOLT STEP HOLDER 8*24 art. 3304-015
По запросу
12
CALIPER ASSY RR (inc. 13-25) Foot Brake art. 3306-205
По запросу
12
CALIPER ASSY RR (inc. 13-25) Hand Brake art. 3306-206
По запросу
13
Housing, Caliper Not a Service Part art. -N/A-
По запросу
14
Not A Serviceable Item art. 0
По запросу
15
PIN HANGER art. 3304-326
По запросу
16
SCREW BLEEDER art. 3304-302
По запросу
17
CAP BLEEDER art. 3304-303
По запросу
18
BRACKET RR art. 3303-911
По запросу
19
Колодки тормозные Arctic Cat art. 3303-908
По запросу
20
SPRING PAD art. 3304-315
По запросу
21
BOOT A art. 3304-322
По запросу
22
BUSH PIN art. 3304-329
По запросу
23
SEAL PISTON (FOOT BRAKE) Foot Brake art. 3305-380
По запросу
23
SEAL PISTON Hand Brake art. 3306-191
По запросу
24
DUST SEAL (HAND BRAKE) Hand Brake art. 3303-910
По запросу
24
DUST SEAL (FOOT BRAKE) Foot Brake art. 3305-377
По запросу
25
PISTON (FOOT BRAKE) Foot Brake art. 3304-314
По запросу
25
PISTON, CALIPER (HAND BRAKE) Hand Brake art. 3303-909
По запросу
26
BOLT FLANGE 8*20 art. 3304-565
По запросу
27
Axle, Wheel - Rear art. 3305-546
По запросу
28
TIRE ASSY RR/KENDA AT22 10-10 4P TL(replaces 3303-885) art. 3306-763
По запросу
