модель 2012 года
- Модель 350
- Код модели ATV 350 CR RED [A2012IRG4BUSR]

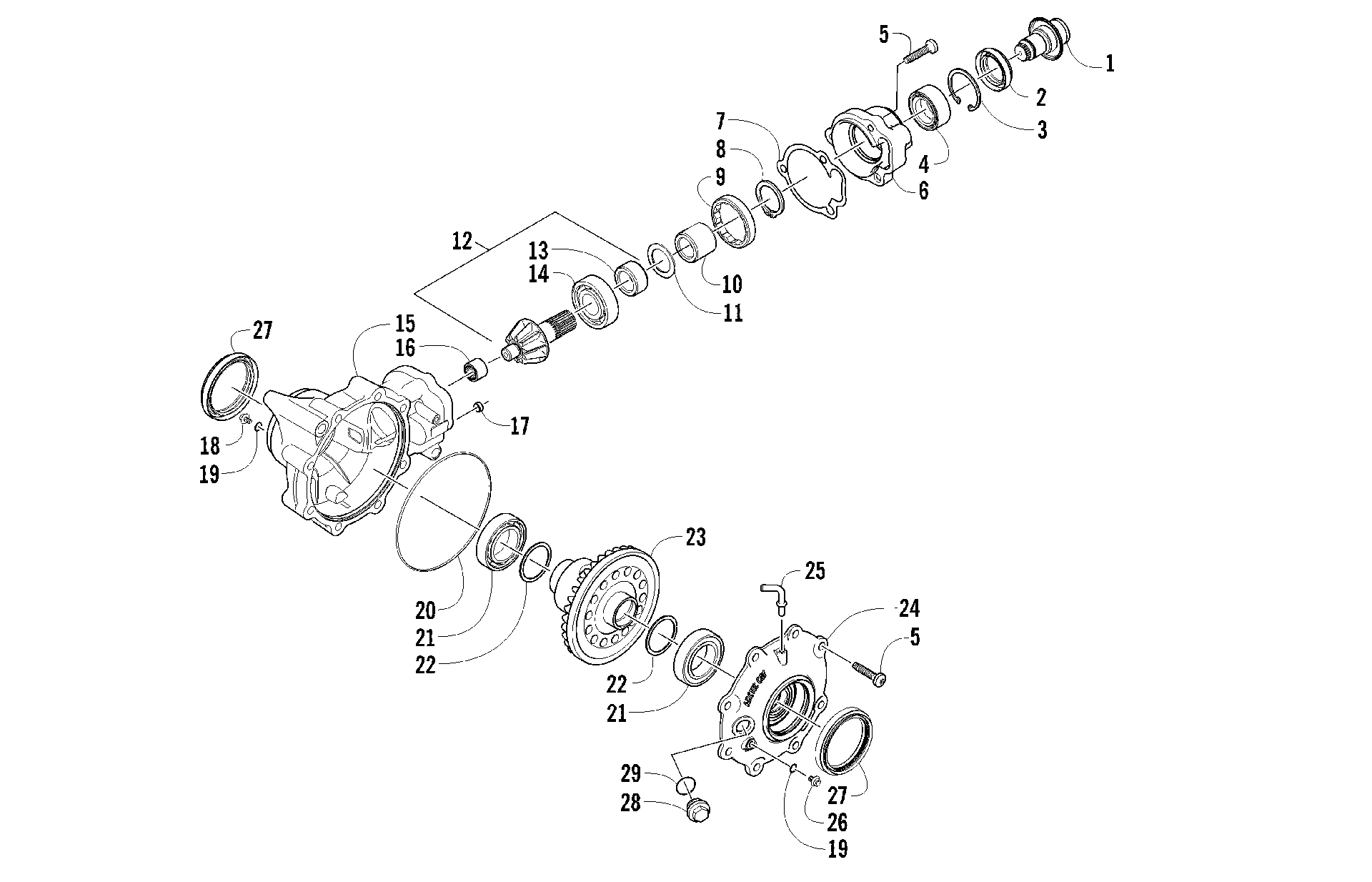

Схема передней части DRIVE GEARCASE ASSEMBLY [94350] для ATV 350 CR RED [A2012IRG4BUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [94350]](/upload/schemas/6335d6c9e8e2d8.50845954.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT (3.1)-ASSEMBLY art. 3306-434
По запросу
1
SHAFT INPUT ASSEMBLY art. 3306-047
По запросу
2
SEAL art. 3323-239
По запросу
3
RING RETAINING art. 3306-046
По запросу
4
BEARING,BALL-DOUBLE ROW(replaces 3323-240) art. 3307-295
По запросу
5
BOLT FLANGE 8*40 art. 3303-615
По запросу
6
Housing, Pinion art. 3306-049
По запросу
7
Gasket, Flange art. 3323-234
По запросу
8
RING RETAINING art. 3306-045
По запросу
9
COLLAR LOCK M64*1.5LH art. 3313-788
По запросу
10
COLLAR SHAFT SPLINED art. 3306-044
По запросу
11
WASHER WAVE SPRING art. 3306-043
По запросу
12
PINION(11 TOOTH)-ASSEMBLY (inc. 13-14) art. 3306-039
По запросу
13
Collar, Retaining art. 0402-336
По запросу
14
BRG BALL RADIAL 6305 art. 3306-040
По запросу
15
HOUSING GEARCASE-FRT MACH art. 3313-793
По запросу
16
BEARING NEEDLE art. 3306-038
По запросу
17
PIN DOWEL art. 3306-048
По запросу
18
PLUG DRAIN MAG (inc. one No. 19) art. 3306-027
По запросу
19
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
20
O-RING 150*2MM art. 3306-030
По запросу
21
BEARING BALL (RB 3306-801)(replaces 3306-026) art. 3306-801
По запросу
22
SHIM 41*49*1.7 art. 3306-139
По запросу
22
SHIM 41*49*1.6 art. 3306-138
По запросу
22
SHIM 41*49*1.5 art. 3306-137
По запросу
22
SHIM 41*49*1.4 art. 3306-136
По запросу
22
SHIM 41*49*1.3 art. 3306-135
По запросу
22
SHIM 41*49*1.2 art. 3306-134
По запросу
22
SHIM 41*49*1.1 art. 3306-133
По запросу
22
SHIM 41*49*1.0 art. 3306-132
По запросу
23
GEAR(34 TOOTH 3.1)-WELDMENT art. 3313-794
По запросу
24
COVER GEARCASE-FR MACH art. 3313-795
По запросу
25
BARB 90 DEG art. 3306-034
По запросу
26
PLUG OIL LEVEL (inc. one No. 19) art. 3306-036
По запросу
27
Сальник Arctic Cat art. 3306-025
По запросу
28
PLUG FILL (inc. 29) art. 3306-035
По запросу
29
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
