модель 2012 года
- Модель 425
- Код модели ATV 425 CR GREEN [A2012IRK4CUSG]

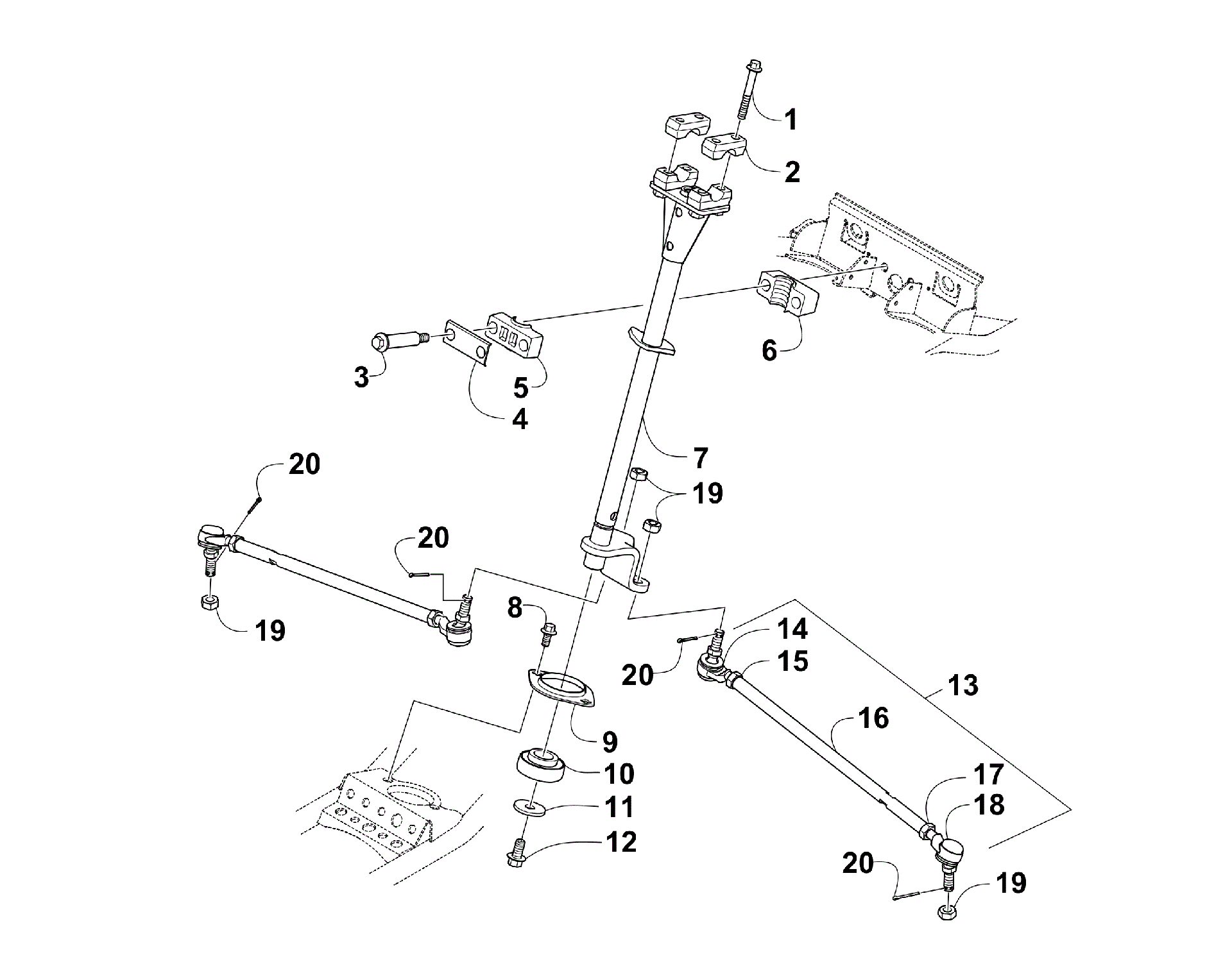

Схема рулевого управления ASSEMBLY [94340] для ATV 425 CR GREEN [A2012IRK4CUSG]
Схема
Детали
![Рулевое управление ASSEMBLY [94340]](/upload/schemas/6335ed474ea139.84682279.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
Screw, Shoulder art. 0423-505
от 210 ₽
4
CAP, HOUSING-BLACK art. 0405-166
По запросу
5
HOUSING,UPPER Front art. 3323-052
По запросу
6
HOUSING,LOWER Rear art. 3323-051
По запросу
7
POST,STEERING-BLACK art. 3313-056
По запросу
8
BOLT FLANGE 8*20 art. 3304-565
По запросу
9
Крышка подшипника Arctic Cat art. 0602-233
По запросу
10
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
11
Шайба Arctic Cat art. 0423-073
от 221 ₽
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
TIE ROD ASSY (inc. 14-18) art. 3313-102
По запросу
14
End, Tie Rod - Left-Hand Thread art. 3313-809
По запросу
15
NUT FLANGE 10MM art. 3306-659
По запросу
16
TIE ROD art. 3313-807
По запросу
17
NUT,HEX 10MM art. 3313-826
По запросу
18
End, Tie Rod - Right-Hand Thread art. 3313-808
По запросу
19
NUT CASTLE 10MM art. 3306-290
По запросу
20
PIN SPLIT 2.5*25 art. 3305-724
По запросу
