модель 2012 года
- Модель 425
- Код модели ATV 425 CR RED [A2012IRK4CUSR]

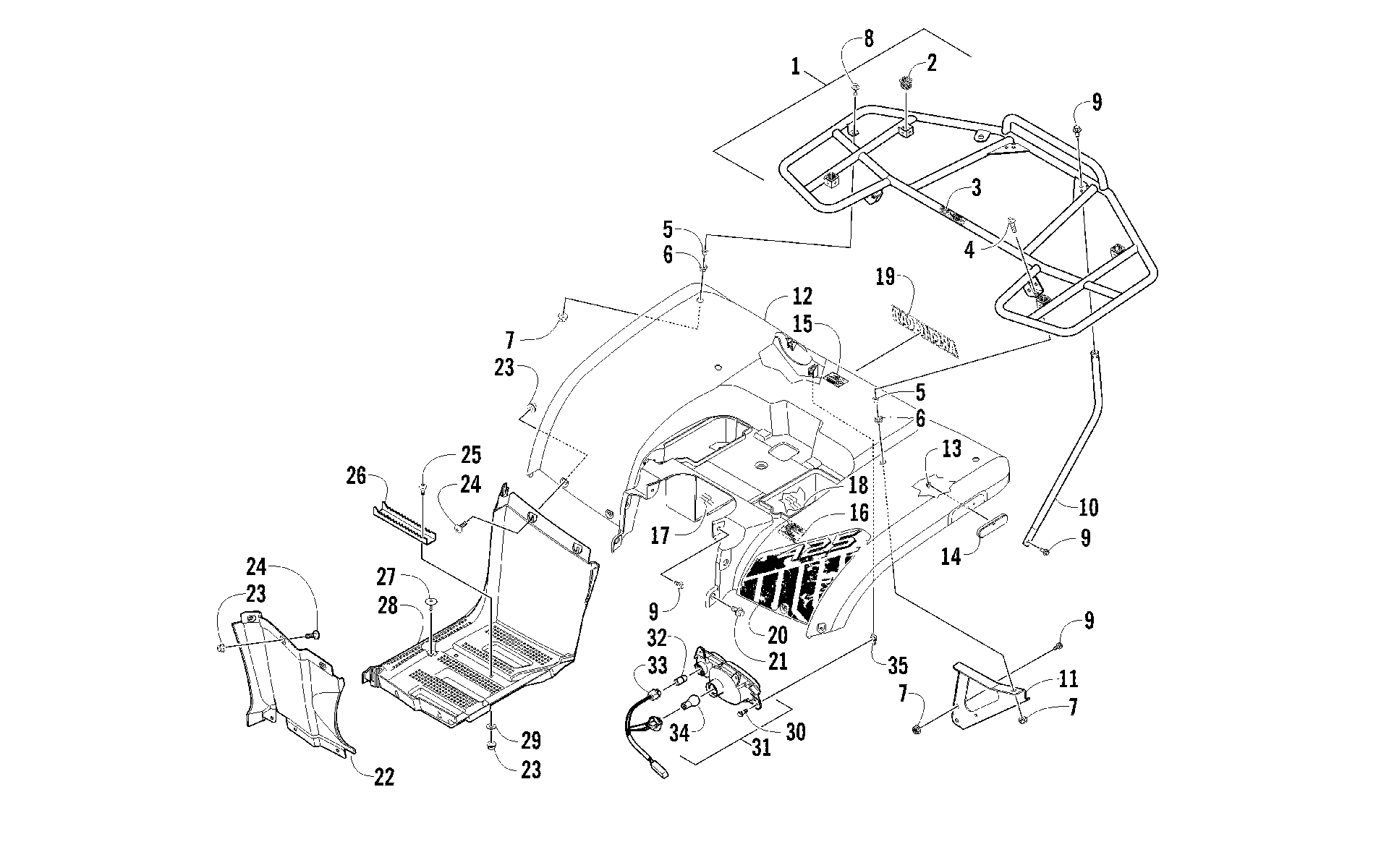

Схема узла задней части, багажника и фонаря [95048] для ATV 425 CR RED [A2012IRK4CUSR]
Схема
Детали
![Узел задней части, багажника и фонаря [95048]](/upload/schemas/6335e40ef1eba1.27753393.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2-3) art. 3313-373
По запросу
2
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
3
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
NUT FLANGE 8MM art. 3304-668
По запросу
8
BOLT,M8*25 art. 3313-522
По запросу
9
BOLT FLANGE 8*16 art. 3304-543
По запросу
10
TUBE,MOUNT-RACK-REAR-PAINTED art. 3313-449
По запросу
11
BRACKET,RACK MOUNT-PAINTED BLACK(RH) art. 3313-352
По запросу
11
BRACKET,RACK MOUNT-PAINTED BLACK(LH) art. 3313-353
По запросу
12
FENDER,REAR (RED) W/DECALS (inc. 13-18) art. 3306-305
По запросу
13
NUT FLANGE 5MM(G) art. 3304-774
По запросу
14
REFLECTOR,REAR (OVAL) art. 3313-360
По запросу
15
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
16
DECAL,TIRE PRESSURE art. 1411-893
По запросу
17
SHIELD,RH art. 3313-362
По запросу
18
SHIELD,LH art. 3313-363
По запросу
19
DECAL,FRONT-"ARCTIC CAT" (350/425) art. 2411-501
По запросу
20
DECAL,FENDER-REAR-RED-RH (425 CR) art. 2411-624
По запросу
20
DECAL,FENDER-REAR-RED-LH (425 CR) art. 2411-625
По запросу
21
BOLT WASHER 8*16 art. 3305-783
По запросу
22
FOOTWELL,FRONT-LH art. 3313-668
По запросу
22
Footwell - Front - Right art. 3313-760
По запросу
23
NUT LOCK art. 3304-431
По запросу
24
SCREW SPECIAL 6*20 art. 3305-703
По запросу
25
BOLT WASHER 6*20 art. 3304-586
По запросу
26
Подножка черная art. 5506-497
от 1 848 ₽
27
Винт Arctic Cat art. 0423-545
от 326 ₽
28
FOOTWELL REAR LH art. 3313-763
По запросу
28
FOOTWELL REAR RH art. 3313-762
По запросу
29
WASHER,PLAIN 6MM art. 3305-852
По запросу
30
BOLT WASH 5*16 art. 3304-029
По запросу
31
ASSY,TAILLIGHT - RH (SAE) (inc. 32-34) art. 3313-382
По запросу
31
ASSY,TAILLIGHT - LH (SAE) (inc. 32-34) art. 3313-383
По запросу
32
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
33
Socket, Taillight - Assembly art. 3313-499
По запросу
34
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
35
NUT CLIP 5MM art. 3304-061
По запросу
