модель 2012 года
- Модель 450
- Код модели ATV 450 RED [A2012ICK4CUSR]

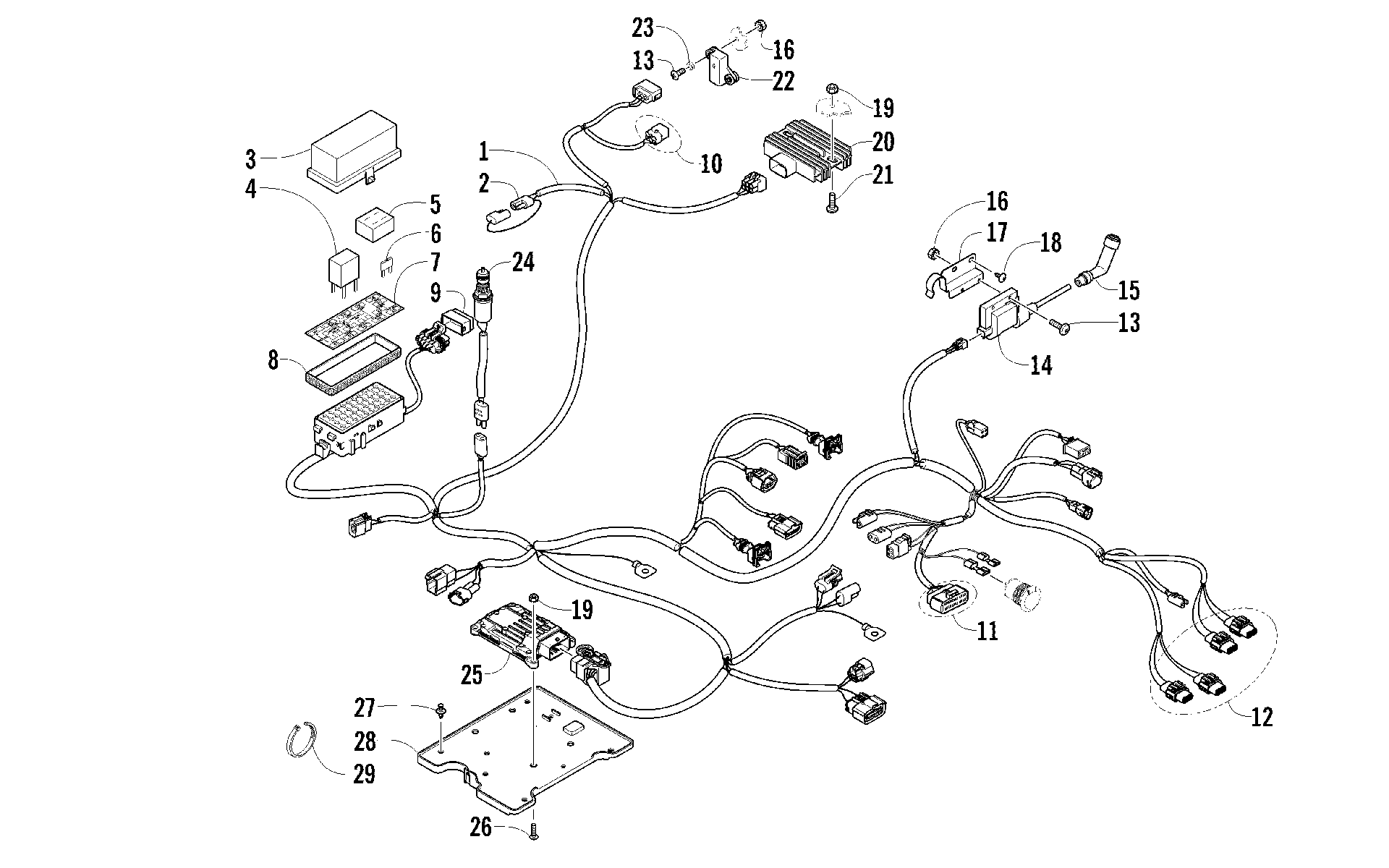

Схема жгута проводов ASSEMBLY [94959] для ATV 450 RED [A2012ICK4CUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [94959]](/upload/schemas/6335f86dbe4368.97540721.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (012 450 i) (inc. 2-9) art. 0486-419
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Holder, Fuse art. 0430-037
По запросу
6
Fuse - 30 Amp art. 0430-030
По запросу
6
Fuse - 15 Amp art. 0430-031
По запросу
6
Fuse - 10 Amp art. 0430-032
По запросу
7
DECAL,POWER DISTRIBUTION MODULE art. 2411-090
По запросу
8
Seal art. 0430-086
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
11
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
12
KIT,HL CONNECTOR REPAIR (B BODY) art. 1436-290
По запросу
13
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
14
Coil, Ignition - Assembly (inc. 15) art. 0824-070
По запросу
15
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
16
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
17
BRACKET,COIL 450 art. 2516-566
По запросу
18
Screw, Self-Tapping art. 0623-309
По запросу
19
Nut art. 0623-038
от 110 ₽
20
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
21
Screw, Machine art. 8476-625
от 160 ₽
22
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
23
Washer art. 0123-802
от 110 ₽
24
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
25
KIT,ECU(replaces 0530-105) art. 0530-084
По запросу
26
Болт Arctic Cat art. 8476-620
По запросу
27
Клипса Arctic Cat art. 0623-362
от 90 ₽
28
PANEL,ELECTRICAL-EFI-SYNERJECT(replaces 2416-181) art. 4506-987
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
